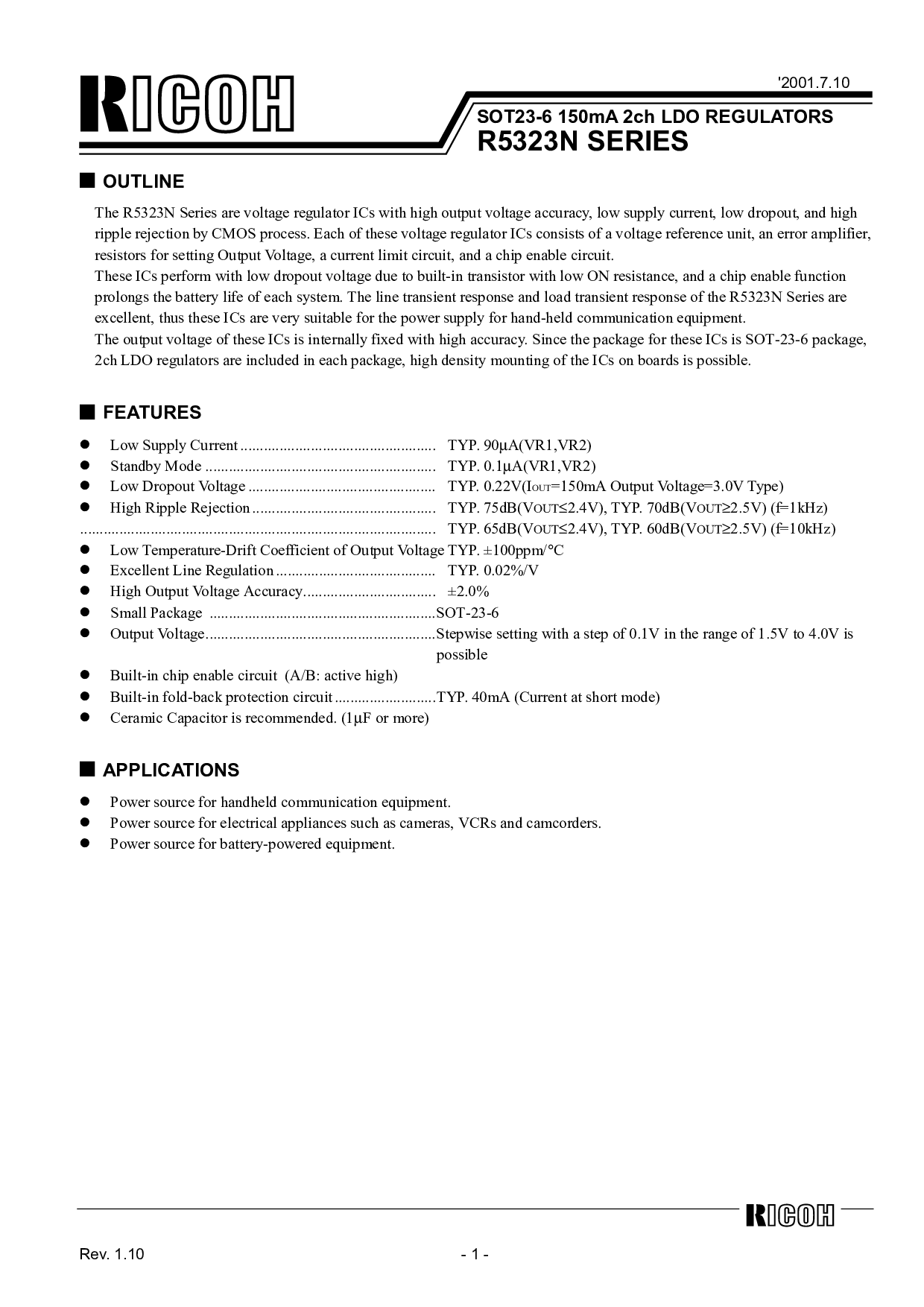

'2001.7.10
sot23-6 150ma 2ch ldo 调节器
r5323n 系列
rev. 1.10 - 1 -
■
大纲
这 r5323n 系列 是 电压 调节器 ics 与 高 输出 电压 准确度, 低 供应 电流, 低 辍学, 和 高
波纹 拒收 由 cmos 流程. 每个 的 这些 电压 调节器 ics 由 的 一个 电压 参考 单位, 一个 错误 放大器,
电阻 用于 设置 输出 电压, 一个 电流 限制 电路, 和 一个 芯片 启用 电路.
这些 ics 执行 与 低 辍学 电压 到期 至 内置 晶体管 与 低 开启 电阻, 和 一个 芯片 启用 功能
延长 这 蓄电池 生活 的 每个 系统. 这 线 瞬态 响应 和 荷载 瞬态 响应 的 这 r5323n 系列 是
优秀, 因此 这些 ics 是 很 适合 用于 这 电源 供应 用于 手持 通信 设备.
这 输出 电压 的 这些 ics 是 内部 固定 与 高 准确度. 自 这 包装 用于 这些 ics 是 sot-23-6 包装,
2ch ldo 调节器 是 包括 入点 每个 包装, 高 密度 安装 的 这 ics 开启 板 是 可能.
■
特点
z
低 供应 电流 .................................................. 典型值 90
µ
一个(vr1,vr2)
z
备用 模式 ........................................................... 典型值 0.1
µ
一个(vr1,vr2)
z
低 辍学 电压 ................................................ 典型值 0.22v(我
出点
=150ma 输出 电压=3.0v 类型)
z
高 波纹 拒收 ............................................... 典型值 75db(v
出点
≤
2.4v), 典型值 70db(v
出点
≥
2.5v) (f=1khz)
........................................................................................... 典型值 65db(v
出点
≤
2.4v), 典型值 60db(v
出点
≥
2.5v) (f=10khz)
z
低 温度-漂移 系数 的 输出 电压 典型值 ±100ppm/
°
c
z
优秀 线 法规 ......................................... 典型值 0.02%/v
z
高 输出 电压 准确度.................................. ±2.0%
z
小 包装 ..........................................................sot-23-6
z
输出 电压...........................................................stepwise 设置 与 一个 步骤 的 0.1v 入点 这 范围 的 1.5v 至 4.0v 是
可能
z
内置 芯片 启用 电路 (一个/b: 活动 高)
z
内置 折回 保护 电路..........................典型值. 40ma (电流 在 短 模式)
z
陶瓷 电容器 是 推荐. (1
µ
f 或 更多)
■
应用程序
z
电源 来源 用于 手持设备 通信 设备.
z
电源 来源 用于 电气 电器 这样的 作为 摄像头, vcrs 和 摄像机.
z
电源 来源 用于 电池供电 设备.
