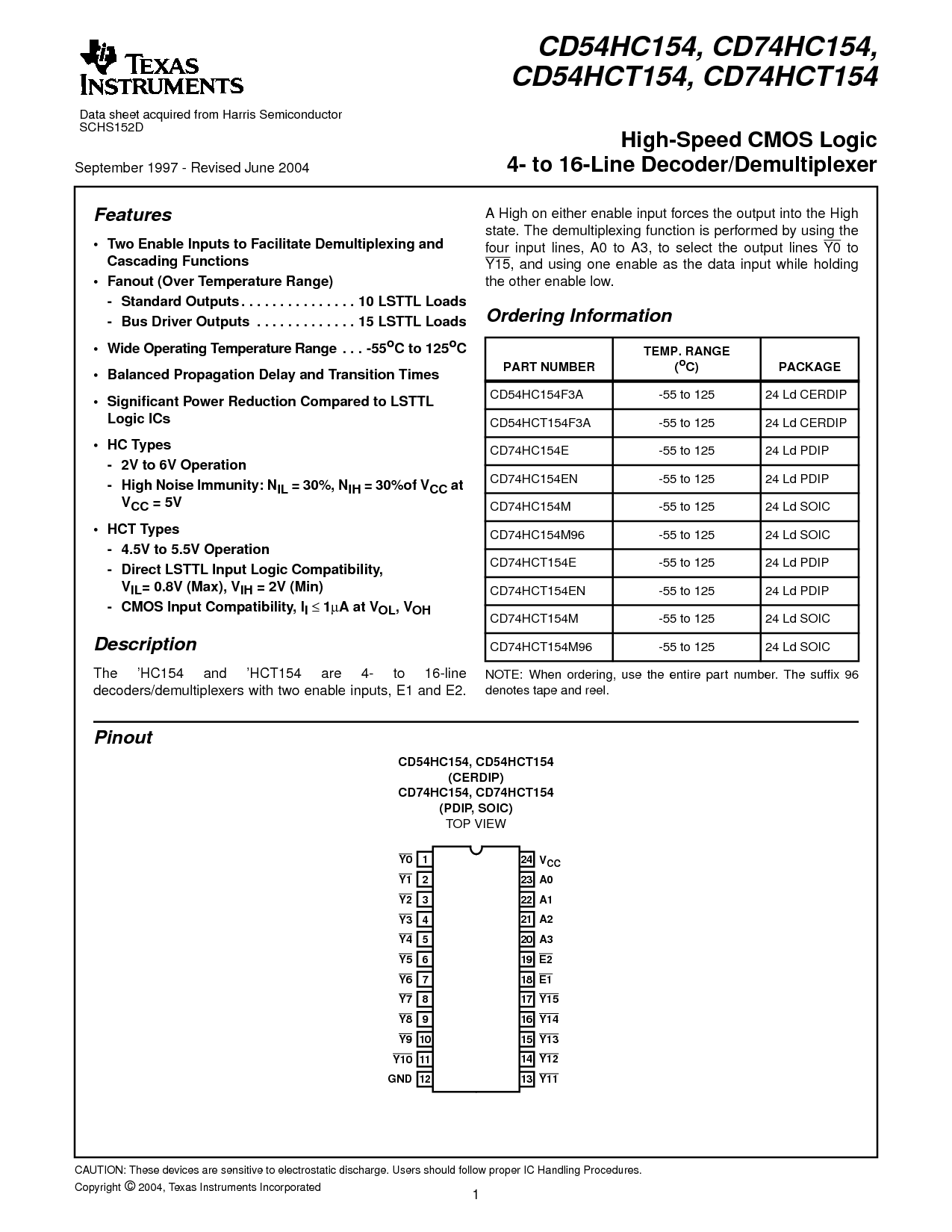

数据 工作表 获得 从 harris 半导体
SCHS152D
特点
• 两个 启用 输入 至 促进 解复用 和
层叠 功能
• 扇出 (结束 温度 范围)
- 标准 产出 . . . . . . . . . . . . . . . 10 lsttl 荷载
- 总线 驾驶员 产出 . . . . . . . . . . . . . 15 lsttl 荷载
• 宽 操作 温度 范围 . . . -55
o
c 至 125
o
c
• 平衡式 传播 延迟 和 过渡 次
• Signi 电源 减少 比较 至 lsttl
逻辑 ics
• hc 类型
- 2v 至 6v 操作
- 高 噪声 免疫: n
il
= 30%, n
ih
= 30%of v
抄送
在
v
抄送
= 5v
• hct 类型
- 4.5v 至 5.5v 操作
- 直接 lsttl 输入 逻辑 兼容性,
v
il
= 0.8v (最大值), v
ih
= 2v (最小)
- cmos 输入 兼容性, 我
l
≤
1
µ
一个 在 v
ol
, v
哦
描述
这 ’HC154 和 ’HCT154 是 4- 至 16-线
解码器/demultiplexers 与 两个 启用 输入, E1 和 e2.
一个 高 开启 要么 启用 输入 力 这 输出 进入 这 高
州. 这 解复用 功能 是 执行 由 使用 这
四 输入 线条, A0 至 a3, 至 选择 这 输出 线条
Y0 至
y15, 和 使用 一个 启用 作为 这 数据 输入 同时 持有
这 其他 启用 低.
引出线
cd54hc154, cd54hct154
(cerdip)
cd74hc154, cd74hct154
(pdip, soic)
顶部 查看
订购 信息
零件 号码
温度 范围
(
o
c) 包装
CD54HC154F3A -55 至 125 24 ld cerdip
CD54HCT154F3A -55 至 125 24 ld cerdip
CD74HC154E -55 至 125 24 ld pdip
CD74HC154EN -55 至 125 24 ld pdip
CD74HC154M -55 至 125 24 ld soic
CD74HC154M96 -55 至 125 24 ld soic
CD74HCT154E -55 至 125 24 ld pdip
CD74HCT154EN -55 至 125 24 ld pdip
CD74HCT154M -55 至 125 24 ld soic
CD74HCT154M96 -55 至 125 24 ld soic
备注: 当 订购, 使用 这 整个 零件 号码. 这 suffix 96
表示 胶带 和 卷轴.
1
2
3
4
5
6
7
8
9
10
11
12
Y0
Y1
Y2
Y3
Y4
Y5
Y6
Y7
Y8
Y9
Y10
地
16
17
18
19
20
21
22
23
24
15
14
13
v
抄送
A1
A2
A3
E2
Y15
Y13
Y12
Y11
A0
E1
Y14
九月 1997 - 修订 六月 2004
注意事项: 这些 设备 是 敏感 至 静电 放电. 用户 应该 跟着 适当的 集成电路 搬运 程序.
版权
©
2004, 德州 仪器仪表 股份公司
cd54hc154, cd74hc154,
cd54hct154, cd74hct154
高速 cmos 逻辑
4- 至 16-线 解码器/多路分解器
