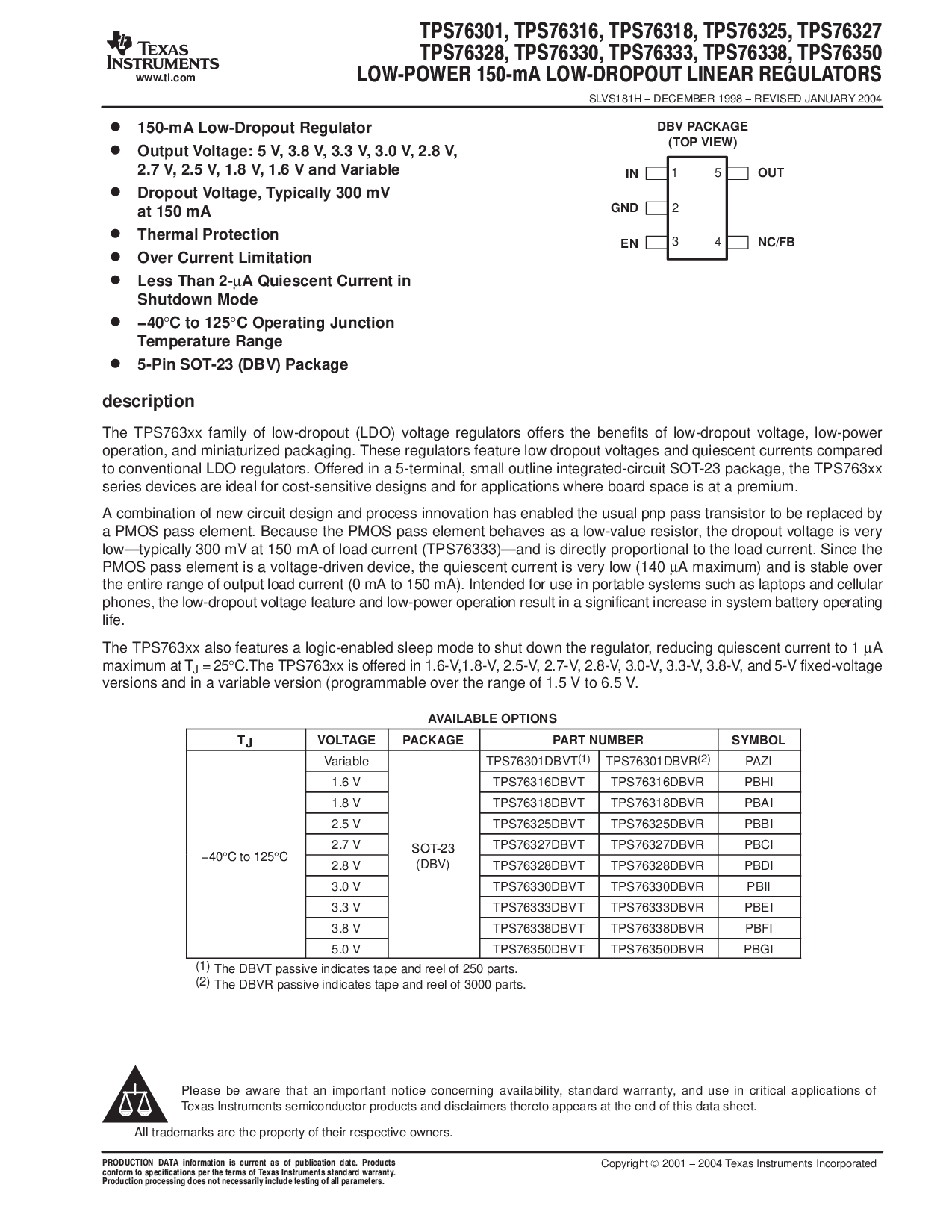

slvs181h − 12月 1998− 修订 january 2004
www.ti.com
150-ma 低压差 调节器
输出 电压: 5 v, 3.8 v, 3.3 v, 3.0 v, 2.8 v,
2.7 v, 2.5 v, 1.8 v, 1.6 v 和 变量
辍学 电压, 通常 300 mv
在 150 ma
热 保护
结束 电流 限制
较少 比 2-
µ
一个 静态 电流 入点
停机 模式
−40
°
c 至 125
°
c 操作 接合点
温度 范围
5-管脚 sot-23 (dbv) 包装
描述
这 tps763xx 家庭 的 低压差 (ldo) 电压 调节器 优惠 这 好处 的 低压差 电压, 低功耗
操作, 和 小型化 包装. 这些 调节器 功能 低 辍学 电压 和 静态 电流 比较
至 常规 ldo 调节器. 提供 入点 一个 5-终端, 小 大纲 集成电路 sot-23 包装, 这 tps763xx
系列 设备 是 理想 用于 对成本敏感 设计 和 用于 应用程序 在哪里 板 空间 是 在 一个 保费.
一个 组合 的 新建 电路 设计 和 流程 创新 有 已启用 这 通常 pnp 通过 晶体管 至 是 已更换 由
一个 pmos 通过 元素. 因为 这 pmos 通过 元素 行为 作为 一个 低价值 电阻, 这 辍学 电压 是 很
low—typically 300 mv 在 150 ma 的 荷载 电流 (tps76333)—and 是 直接 比例 至 这 荷载 电流. 自 这
pmos 通过 元素 是 一个 电压-驱动 设备, 这 静态 电流 是 很 低 (140
µ
一个 最大值) 和 是 稳定 结束
这 整个 范围 的 输出 荷载 电流 (0 ma 至 150 ma). 预期 用于 使用 入点 便携式 系统 这样的 作为 laptops 和 细胞
电话,这低压差 电压 功能 和 低功耗 操作 结果 入点 一个 重大 增加 入点 系统 蓄电池 操作
生活.
这 tps763xx 也 特点 一个 逻辑-已启用 睡眠 模式 至 关闭 向下 这 调节器, 减少 静态 电流 至 1
µ
一个
最大值 在 t
j
= 25
°
c.这 tps763xx 是 提供 入点 1.6-v,1.8-v,2.5-v, 2.7-v, 2.8-v, 3.0-v, 3.3-v, 3.8-v,和 5-v固定电压
版本 和 入点 一个 变量 版本 (可编程 结束 这 范围 的 1.5 v 至 6.5 v.
可用 选项
t
j
电压 包装 零件 号码 符号
变量 TPS76301DBVT
(1)
TPS76301DBVR
(2)
PAZI
1.6 v TPS76316DBVT TPS76316DBVR PBHI
1.8 v TPS76318DBVT TPS76318DBVR PBAI
2.5 v TPS76325DBVT TPS76325DBVR PBBI
−40
°
c 至 125
°
c
2.7 v
sot-23
TPS76327DBVT TPS76327DBVR PBCI
−40
°
c 至 125
°
c
2.8 v
sot-23
(dbv)
TPS76328DBVT TPS76328DBVR PBDI
3.0 v
(dbv)
TPS76330DBVT TPS76330DBVR PBII
3.3 v TPS76333DBVT TPS76333DBVR PBEI
3.8 v TPS76338DBVT TPS76338DBVR PBFI
5.0 v TPS76350DBVT TPS76350DBVR PBGI
(1)
这 dbvt 被动 表示 胶带 和 卷轴 的 250 零件.
(2)
这 dbvr 被动 表示 胶带 和 卷轴 的 3000 零件.
版权
2001 − 2004 德州 仪器仪表 股份公司
请 是 意识到 那 一个 重要 通知 关于 可用能力, 标准 保修, 和 使用 入点 关键 应用程序 的
德州 仪器仪表 半导体 产品 和 免责声明 对此 出现 在 这 结束 的 这个 数据 工作表.
全部 商标 是 这 财产 的 他们的 各自 业主.
3
2
4
5
dbv 包装
(顶部 查看)
1
入点
地
en
出点
nc/fb
