特点
双向 活动 和 无功 电源/能源
测量
rms 电压 和 频率 测量
个人 相位 信息
SPI 通信 总线
满足 这 IEC 61036 规格 要求 用于 类 1
交流电 瓦特 小时 米
sames
三个 相位 电源 / 能源 集成电路 与 SPI
接口

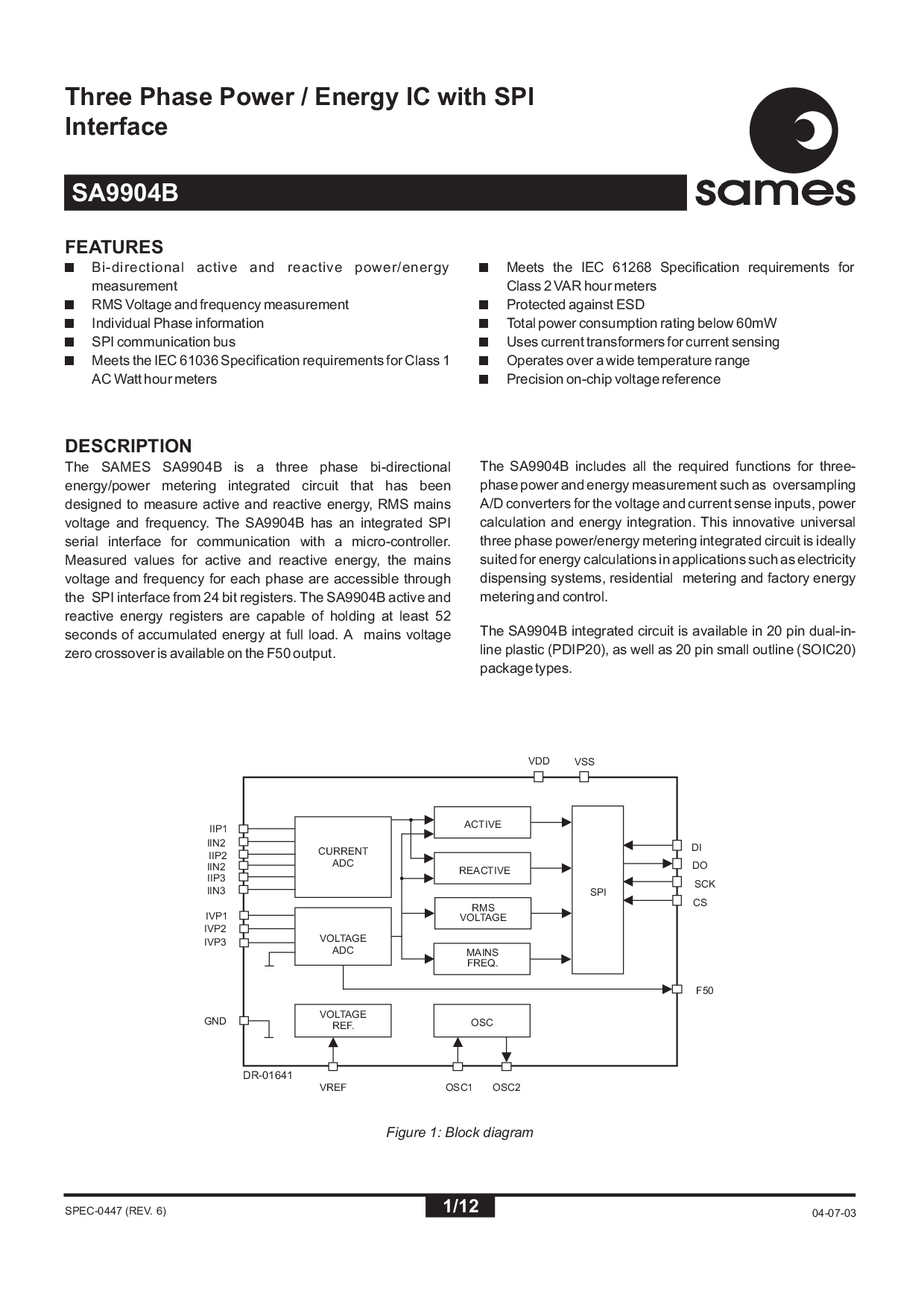

SA9904B
1/12
满足 这 IEC 61268 规格 要求 用于
类 2 var 小时 米
保护 反对 esd
合计 电源 消费 评级 下面 60mW
用途 电流 变压器 用于 电流 感应
操作 结束 一个 宽 温度 范围
精度 片上 电压 参考
描述
这 SAMES SA9904B 是 一个 三个 相位 双向
能源/电源 计量 综合 电路 那
已测量 数值 用于 活动 和 无功 能源, 这 主电源
电压 和 频率 用于 每个 相位 是 无障碍 通过
这 SPI 接口 从 24 有点 寄存器. 这 SA9904B 活动 和
无功 能源 寄存器 是 有能力 的 持有 在 最小 52
秒 的 累计 能源 在 已满 荷载. 一个
有 被
设计 至 测量 活动 和 无功 能源, rms 主电源
电压 和 频率. 这 SA9904B 有 一个 综合 SPI
串行 接口 用于 通信 与 一个 微型-控制器.
主电源 电压
零 交叉 是 可用 开启 这 F50 输出.
这 SA9904B 包括 全部 这 必填项 功能 用于 三个-
相位 电源 和 能源 测量 这样的 作为 过采样
一个/d 转换器 用于 这 电压 和 电流 感觉 输入, 电源
计算 和 能源 集成. 这个 创新 通用
三个 相位 电源/能源 计量 综合 电路 是 理想情况下
适合 用于 能源 计算 入点 应用程序 这样的 作为 电力
点胶 系统, residential 计量 和 工厂 能源
计量 和 控制.
这 SA9904B 综合 电路 是 可用 入点 20 管脚 双-入点-
线 塑料 (pdip20), 作为 井 作为 20 管脚 小 大纲 (soic20)
包装 类型.
图 1: 块 图表
规格-0447 (rev. 6)
04-07-03
IVP1
SPI
电压
参考.
di
vss
VDD
做
F50
VREF OSC2OSC1
地
活动
无功
rms
电压
主电源
频率.
电流
adc
电压
adc
sck
cs
osc
IIP1
IIP2
IVP2
IVP3
IIN2
IIN2
IIN3
IIP3
博士-01641
