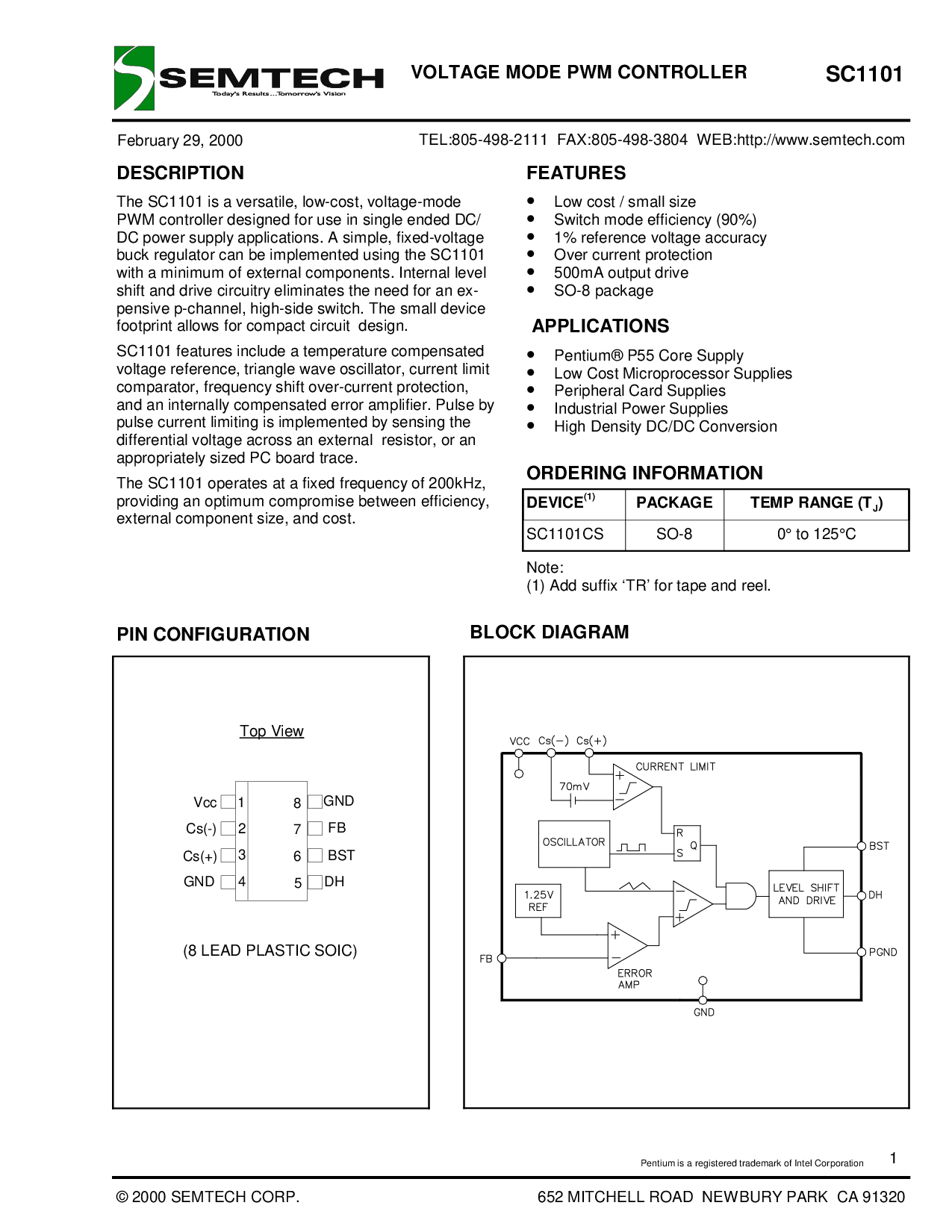

SC1101
© 2000 semtech corp. 652 mitchell road 新建bury 园区 ca 91320
电压 模式 pwm 控制器
二月 29, 2000
1
块 图表
pentium 是 一个 已注册 商标 的 英特尔 公司
管脚 配置
1
2
3
4
5
6
7
8
BST
dh
地
地
Vcc
cs(+)
cs(-)
fb
顶部 查看
(8 铅 塑料 soic)
描述
这 sc1101 是 一个 多才多艺, 低-成本, 电压模式
pwm 控制器 设计 用于 使用 入点 单独 已结束 直流/
直流 电源 供应 应用程序. 一个 简单, 固定电压
降压 调节器 可以 是 已实施 使用 这 sc1101
与 一个 最小值 的 外部 组件. 内部 水平
轮班 和 驱动器 电路 消除 这 需要 用于 一个 ex-
沉思 p-频道, 高侧 开关. 这 小 设备
占地面积 允许 用于 紧凑型 电路 设计.
sc1101 特点 包括 一个 温度 已补偿
电压 参考, 三角形 波浪 振荡器, 电流 限制
比较器, 频率 轮班 过电流 保护,
和 一个 内部 已补偿 错误 放大器. 脉冲 由
脉冲 电流 限制 是 已实施 由 感应 这
差速器 电压 跨越 一个 外部 电阻, 或 一个
适当地 尺寸 pc 板 跟踪.
这 sc1101 操作 在 一个 固定 频率 的 200khz,
提供 一个 最佳 妥协 之间 效率,
外部 组件 尺寸, 和 成本.
特点
•
低 成本 / 小 尺寸
•
开关 模式 效率 (90%)
•
1% 参考 电压 准确度
•
结束 电流 保护
•
500ma 输出 驱动器
•
所以-8 包装
应用程序
•
pentium® p55 核心 供应
•
低 成本 微处理器 供应品
•
外围设备 卡片 供应品
•
工业 电源 供应品
•
高 密度 直流/直流 换算
电话:805-498-2111 传真:805-498-3804 web:http://www.semtech.com
订购 信息
设备
(1)
包装 温度 范围 (t
j
)
SC1101CS 所以-8 0° 至 125°c
备注:
(1) 添加 后缀 ‘tr’ 用于 胶带 和 卷轴.
