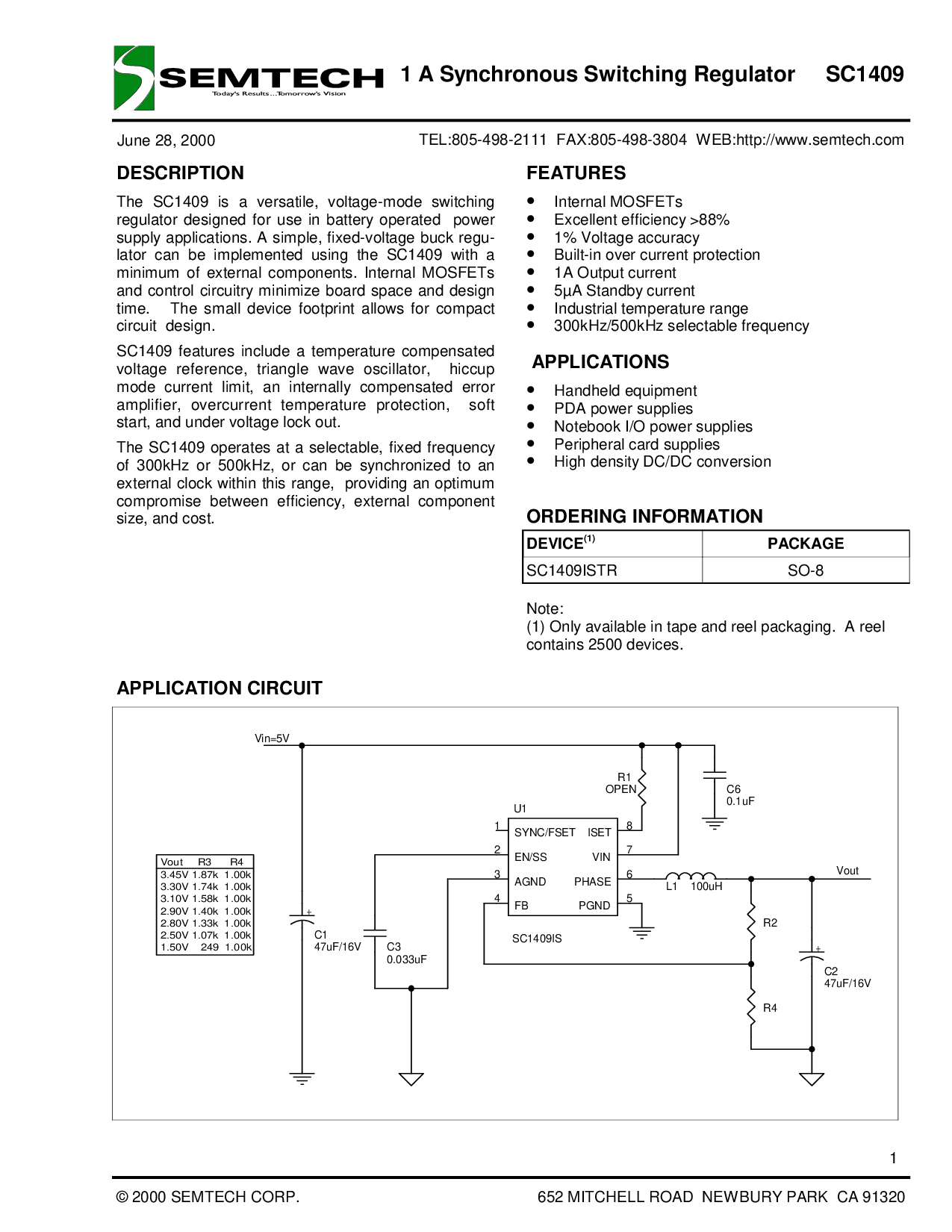

SC1409
© 2000 semtech corp. 652 mitchell road 新建bury 园区 ca 91320
1 一个 同步 开关 调节器
六月 28, 2000
1
描述
这 sc1409 是 一个 多才多艺, 电压模式 开关
调节器 设计 用于 使用 入点 蓄电池 操作 电源
供应 应用程序. 一个 简单, 固定电压 降压 regu-
lator 可以 是 已实施 使用 这 sc1409 与 一个
最小值 的 外部 组件. 内部 mosfets
和 控制 电路 最小化 板 空间 和 设计
时间. 这 小 设备 占地面积 允许 用于 紧凑型
电路 设计.
sc1409 特点 包括 一个 温度 已补偿
电压 参考, 三角形 波浪 振荡器, 打嗝
模式 电流 限制, 一个 内部 已补偿 错误
放大器, 过流 温度 保护, 软
开始, 和 下 电压 锁 出点.
这 sc1409 操作 在 一个 可选择, 固定 频率
的 300khz 或 500khz, 或 可以 是 已同步 至 一个
外部 时钟 内 这个 范围, 提供 一个 最佳
妥协 之间 效率, 外部 组件
尺寸, 和 成本.
特点
•
=
内部 mosfets
•
=
优秀 效率 >88%
•
=
1% 电压 准确度
•
=
内置 结束 电流 保护
•
=
1a 输出 电流
•
=
5µa 备用 电流
•
=
工业 温度 范围
•
=
300khz/500khz 可选择 频率
应用程序
•
=
手持设备 设备
•
=
pda 电源 供应品
•
=
笔记本 我/o 电源 供应品
•
=
外围设备 卡片 供应品
•
=
高 密度 直流/直流 换算
电话:805-498-2111 传真:805-498-3804 web:http://www.sem技术.com
订购 信息
设备
(1)
包装
SC1409ISTR 所以-8
备注:
(1) 仅 可用 入点 胶带 和 卷轴 包装. 一个 卷轴
包含 2500 设备.
+
C1
47uf/16v
L1 100uH
+
C2
47uf/16v
C3
0.033uf
Vout
U1
SC1409IS
81
2
3
4 5
6
7
isetsync/fset
en/ss
AGND
fb PGND
相位
VIN
R4
C6
0.1uf
vout r3 r4
3.45v 1.87k 1.00k
3.30v 1.74k 1.00k
3.10v 1.58k 1.00k
2.90v 1.40k 1.00k
2.80v 1.33k 1.00k
2.50v 1.07k 1.00k
1.50v 249 1.00k
Vin=5V
R1
打开
R2
应用程序 电路
