LCD 模块

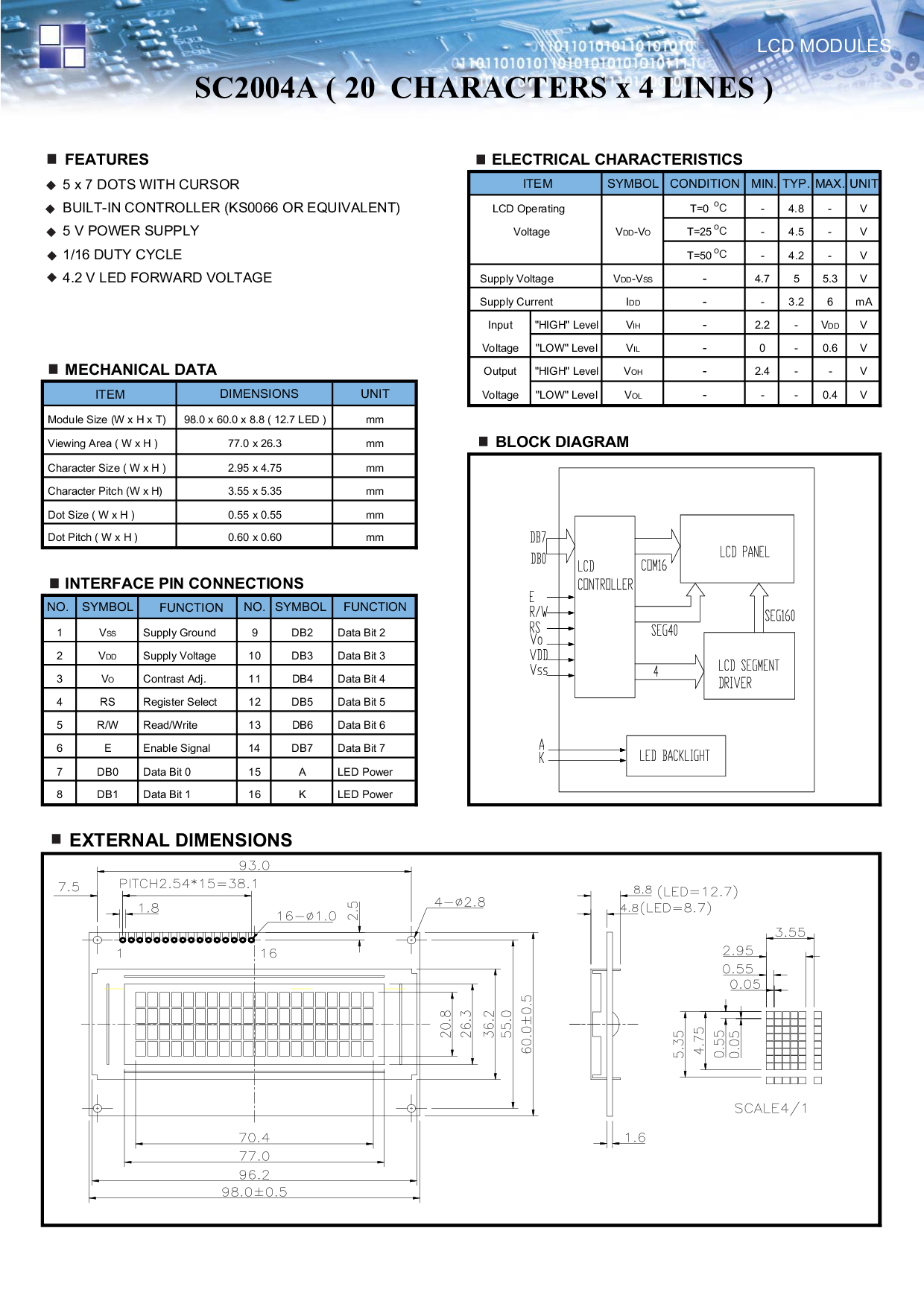

SC2004A ( 20 字符 x 4 线条 )
特点 电气 特性
5 x 7 圆点 与 游标
项目 符号 条件 最小值 典型值 最大值 单位
内置 控制器 (ks0066 或 等效)
LCD 操作 T=0 - 4.8 - v
5 v 电源 供应
电压 v
dd
-v
o
T=25 - 4.5 - v
1/16 职责 循环
T=50 - 4.2 - v
4.2 v led指示灯 前进 电压
供应 电压 v
dd
-v
ss
-
4.7 5 5.3 v
供应 电流 我
dd
-
-3.26ma
输入 "高" 水平 v
ih
-
2.2 - v
dd
v
电压 "低" 水平 v
il
-
0-0.6v
机械 数据
输出 "高" 水平 v
哦
-
2.4 - - v
项目
尺寸 单位
电压 "低" 水平 v
ol
-
--0.4v
模块 尺寸 (w x h x t) 98.0 x 60.0 x 8.8 ( 12.7 led指示灯 ) mm
查看 面积 ( w x h ) 77.0 x 26.3 mm
块 图表
字符 尺寸 ( w x h ) 2.95 x 4.75 mm
字符 变桨 (w x h) 3.55 x 5.35 mm
dotsize(wxh) 0.55x0.55 mm
圆点 变桨 ( w x h ) 0.60 x 0.60 mm
接口 管脚 连接
否. 符号 否. 符号 功能
1V
ss
供应 接地 9 DB2 数据 有点 2
2V
dd
供应 电压 10 DB3 数据 有点 3
3V
o
对比度 adj. 11 DB4 数据 有点 4
4 rs 注册 选择 12 DB5 数据 有点 5
5 右/w 阅读/写 13 DB6 数据 有点 6
6 e? 启用 信号 14 DB7 数据 有点 7
7 DB0 数据 有点 0 15 一个 led指示灯 电源
8 DB1 数据 有点 1 16 k led指示灯 电源
外部 尺寸
功能
