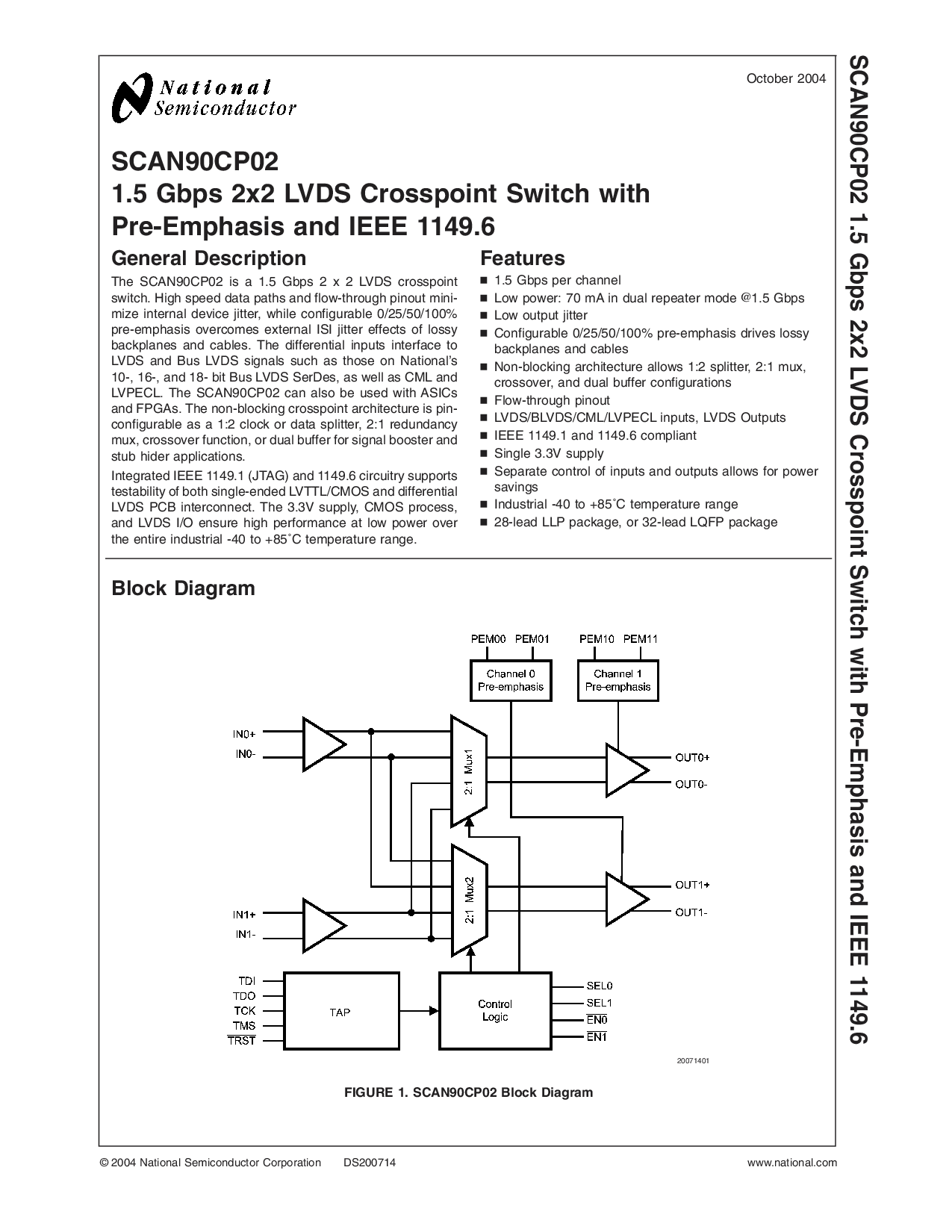

SCAN90CP02
1.5 Gbps 2x2 LVDS 交叉点 开关 与
预强调 和 IEEE 1149.6
概述 描述
这 SCAN90CP02 是 一个 1.5 Gbps2x2LVDS交叉点
开关. 高 速度 数据 路径 和 流通 引出线 迷你-
米泽 内部 设备 抖动, 同时 可配置 0/25/50/100%
预强调 克服 外部 ISI 抖动 效果 的 有损
背板 和 电缆. 这 差速器 输入 接口 至
LVDS 和 总线 LVDS 信号 这样的 作为 那些 开启 National’s
10-, 16-, 和 18- 有点 总线 LVDS serdes, 作为 井 作为 CML 和
lvpecl. 这 SCAN90CP02 可以 也 是 已使用 与 ASICs
和 fpgas. 这 非阻塞 交叉点 体系结构 是 管脚-
可配置 作为 一个 1:2 时钟 或 数据 分离器, 2:1 冗余
mux, 交叉 功能, 或 双 缓冲区 用于 信号 助推器 和
存根 hider 应用程序.
综合 IEEE 1149.1 (jtag) 和 1149.6 电路 支架
可测试性 的 两者都有 单端 lvttl/cmos 和 差速器
LVDS pcb 互连. 这 3.3v 供应, CMOS 流程,
和 LVDS 我/o 确保 高 业绩 在 低 电源 结束
这 整个 工业 -40 至 +85˚C 温度 范围.
特点
n
1.5 Gbps 按 频道
n
低 电源: 70 ma 入点 双 中继器 模式
@
1.5 Gbps
n
低 输出 抖动
n
可配置 0/25/50/100% 预强调 驱动器 有损
背板 和 电缆
n
非阻塞 体系结构 允许 1:2 分离器, 2:1 mux,
交叉, 和 双 缓冲区 配置
n
流通 引出线
n
lvds/blvds/cml/lvpecl 输入, LVDS 产出
n
IEEE 1149.1 和 1149.6 符合
n
单独 3.3v 供应
n
分开 控制 的 输入 和 产出 允许 用于 电源
储蓄
n
工业 -40 至 +85˚C 温度 范围
n
28-铅 LLP 包装, 或 32-铅 LQFP 包装
块 图表
20071401
图 1. SCAN90CP02 块 图表
October 2004
SCAN90CP02 1.5 Gbps 2x2 LVDS 交叉点 开关 与 预强调 和 IEEE 1149.6
© 2004 国家 半导体 公司 DS200714 www.国家.com
