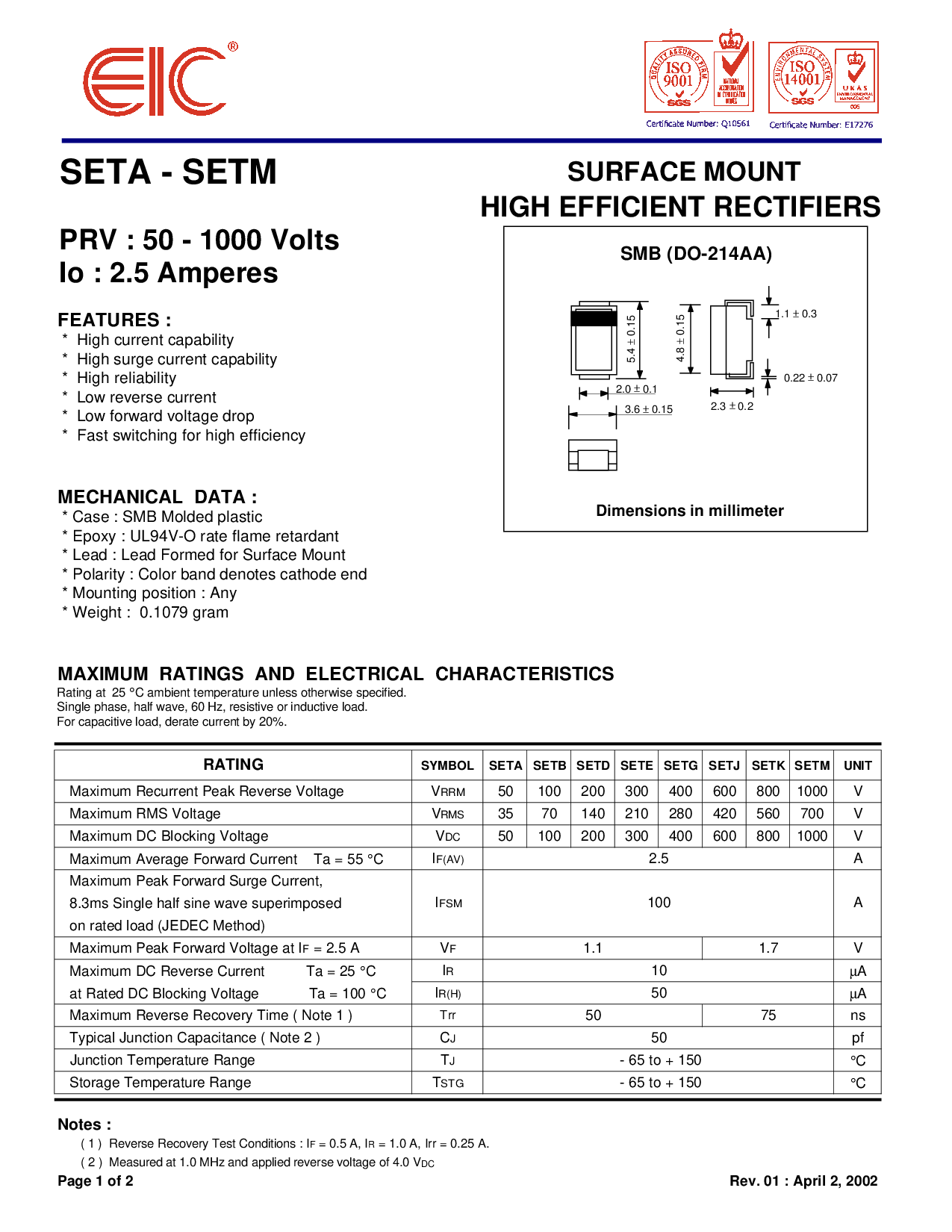

设置一个 - setm
SURFace 安装
高 高效 整流器
prv : 50 - 1000 伏特
io : 2.5 安培
特点 :
* 高 电流 能力
* 高 浪涌 电流 能力
* 高 可靠性
* 低 re诗歌 电流
* 低前进 电压 掉落
* 快 开关 用于 高 效率
机械 数据 :
* 案例 : smb 模制 塑料
* 环氧树脂 : ul94v-o 费率 火焰 缓凝剂
* 铅 : 铅 成型 用于 表面 安装
* 极性 : 颜色 乐队 表示 阴极 结束
* 安装 位置 : 任何
* 重量 : 0.1079 克
最大值 右心房tings 和 电气 特性
评级 在 25
°
c 环境 温度 除非 否则 指定.
单独 相位, 一半 波浪, 60 赫兹, 电阻 或 归纳 荷载.
用于 电容式 荷载, 降额 电流 由 20%.
符号 SETA SETB SETD SETE SETG SETJ SETK SETM 单位
最大值 recurrent 峰值 反向 电压 v
rrm
50 100 200 300 400 600 800 1000 v
最大值 rms 电压 v
rms
35 70 140 210 280 420 560 700 v
最大值 直流 阻塞 电压 v
直流
50 100 200 300 400 600 800 1000 v
最大值 平均值 前进 电流 助教 = 55
°
c
我
f(av)
2.5 一个
最大值 峰值 前进 浪涌 电流,
8.3ms 单独 一半 正弦 波浪 叠加
开启 额定 荷载 (电子元件工业联合会 方法)
最大值 峰值 前进 电压 在 我
f
= 2.5 一个 v
f
1.1 1.7 v
最大值 直流 反向 电流 助教 = 25
°
c
我
右
10
µ
一个
在 额定 直流 阻塞 电压 助教 = 100
°
c
我
右(h)
50
µ
一个
最大值 反向 回收 时间 ( 备注 1 )
trr
50 75 ns
典型 接合点 电容 ( 备注 2 ) c
j
50 pf
接合点 温度 范围 t
j
- 65 至 + 150
°
c
存储 温度 范围 t
stg
- 65 至 + 150
°
c
备注 :
( 1 ) 反向 回收 测试一下 条件 : 我
f
= 0.5 一个, 我
右
= 1.0 一个, irr = 0.25 一个.
( 2 ) 已测量 在 1.0 mhz 和 已应用 反向 电压 的 4.0 v
直流
第页 1 的 2 rev. 01 : april 2, 2002
右心房婷
我
FSM
100 一个
0.22
±
0.07
2.0
±
0.1
5.4
±
0.15
2.3
±
0.2
4.8
±
0.15
3.6
±
0.15
smb (做-214aa)
1.1
±
0.3
尺寸 入点 毫米
