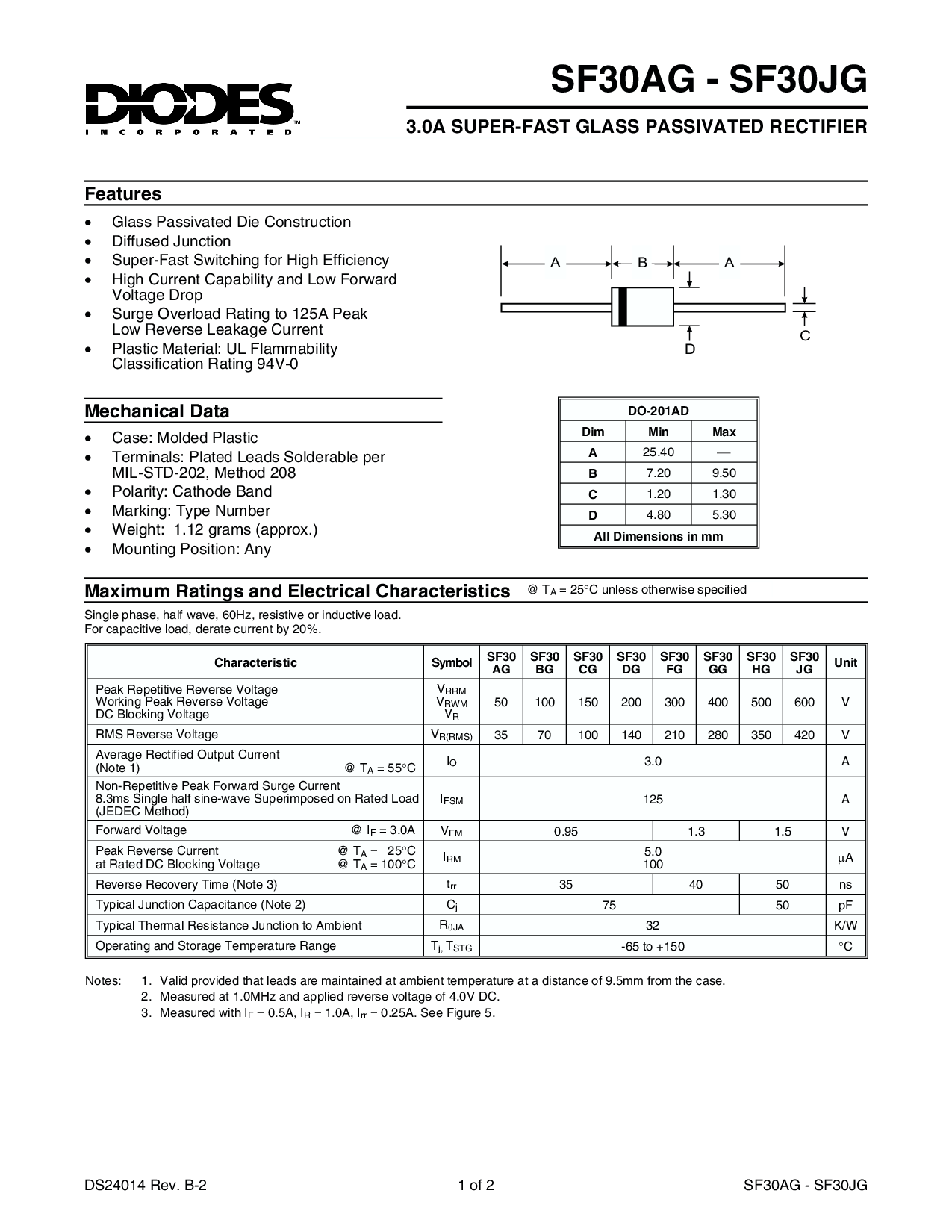

24014 rev. b-21的 2sf30ag - sf30jg
sf30ag - sf30jg
3.0a 超级-快 玻璃 钝化 整流器
特点
做-201ad
昏暗 最小 最大值
一个
25.40
B
7.20 9.50
c
1.20 1.30
d
4.80 5.30
全部 尺寸 入点 mm
一个
一个
B
c
d
最大值 额定值 和 电气 特性
@ t
一个
= 25
c 除非 否则 指定
玻璃 钝化 模具 施工
扩散 接合点
超级-快 开关 用于 高 效率
高 电流 能力 和 低 前进
电压 掉落
浪涌 过载 评级 至 125a 峰值
低 反向 泄漏 电流
塑料 材料: ul 可燃性
分类 评级 94v-0
机械 数据
案例: 模制 塑料
接线端子: 电镀 导联 可焊接 按
密耳-标准-202, 方法 208
极性: 阴极 乐队
标记: 类型 号码
重量: 1.12 克 (约.)
安装 位置: 任何
单独 相位, 一半 波浪, 60hz, 电阻 或 归纳 荷载.
用于 电容式 荷载, 降额 电流 由 20%.
特性 符号
SF30
ag
SF30
BG
SF30
CG
SF30
dg
SF30
FG
SF30
gg
SF30
HG
SF30
JG
单位
峰值 重复性 反向 电压
工作 峰值 反向 电压
直流 阻塞 电压
v
rrm
v
RWM
v
右
50 100 150 200 300 400 500 600 v
rms 反向 电压
v
右(rms)
35 70 100 140 210 280 350 420 v
平均值 已纠正 输出 电流
(备注 1) @ t
一个
= 55
c
我
o
3.0 一个
非重复性 峰值 前进 浪涌 电流
8.3ms 单独 一半 正弦波 叠加 开启 额定 荷载
(电子元件工业联合会 方法)
我
FSM
125 一个
前进 电压 @ 我
f
= 3.0a
v
调频
0.95 1.3 1.5 v
峰值 反向 电流 @ t
一个
= 25
c
在 额定 直流 阻塞 电压 @ t
一个
= 100
c
我
rm
5.0
100
一个
反向 回收 时间 (备注 3)
t
rr
35 40 50 ns
典型 接合点 电容 (备注 2)
c
j
75 50 pf
典型 热 电阻 接合点 至 环境
右
ja
32 k/w
操作 和 存储 温度 范围
t
j,
t
stg
-65 至 +150
c
备注: 1. 有效 提供 那 导联 是 维护 在 环境 温度 在 一个 距离 的 9.5mm 从 这 案例.
2. 已测量 在 1.0mhz 和 已应用 反向 电压 的 4.0v 直流.
3. 已测量 与 我
f
= 0.5a, 我
右
= 1.0a, 我
rr
= 0.25a. 请参见 图 5.
