1/4
初步 数据
january, 15 2003

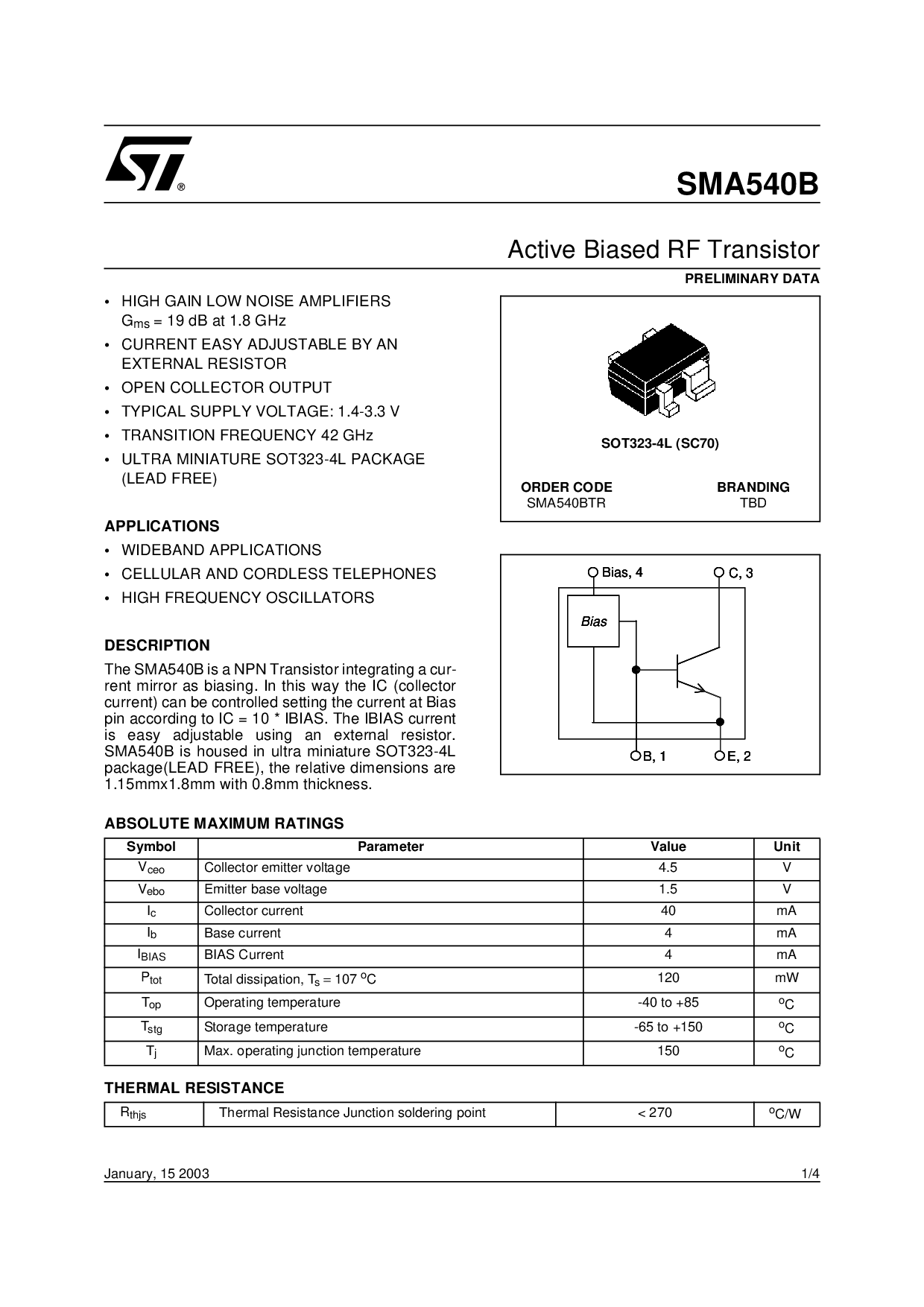

SMA540B
活动 有偏见 rf 晶体管
sot323-4l (sc70)
订单 代码
SMA540BTR
BRANDING
tbd
偏差, 4
c, 3
b, 1 e?, 2
偏差
偏差, 4
c, 3
b, 1 e?, 2
偏差
偏差, 4
c, 3
b, 1 e?, 2
偏差
•
高 增益 低 噪声 放大器
g
ms
= 19 db 在 1.8 ghz
•
电流 容易 可调 由 一个
外部 电阻
•
打开 收集器 输出
•
典型 供应 电压: 1.4-3.3 v
•
过渡 频率 42 ghz
•
超 微型 sot323-4l 包装
(铅 免费)
应用程序
•
宽带 应用程序
•
细胞 和 无绳 电话
•
高 频率 振荡器
描述
这 sma540b 是 一个 npn 晶体管 集成 一个 cur-
租金 镜子 作为 偏置. 入点 这个 方式 这 集成电路 (收集器
电流) 可以 是 受控 设置 这 电流 在 偏差
管脚 根据 至 集成电路 = 10 * ibias. 这 ibias 电流
是 容易 可调 使用 一个 外部 电阻.
sma540b 是 已安置 入点 超 微型 sot323-4l
包装(铅 免费), 这 相对 尺寸 是
1.15mmx1.8mm 与 0.8mm 厚度.
绝对 最大值 额定值
符号 参数 值 单位
v
ceo
收集器 发射器 电压 4.5 v
v
ebo
发射器 底座 电压 1.5 v
我
c
收集器 电流 40 ma
我
b
底座 电流 4 ma
我
偏差
偏差 电流 4 ma
p
tot
合计 耗散, t
s
=
107
o
c
120 mW
t
op
操作 温度 -40 至 +85
o
c
t
stg
存储 温度 -65 至 +150
o
c
t
j
最大值 操作 接合点 温度 150
o
c
右
thjs
热 电阻 接合点 焊接 点 &指示灯; 270
o
c/w
热 电阻
