这 信息 提供 此处 是 相信 至 是 可靠 在 按 时间. Sirenza Microdevices 假设 否 责任 用于 不准确 或 ommisions.
Sirenza Microdevices 假设 否 责任 用于 这 使用 的 这个 信息, 和 全部 这样的 信息 应 是 完全 在 这 user’s 自己的 风险. 价格 和 规格 是 主题 至 变更 无
通知. 否 专利 权利 或 许可证 至 任何 的 这 电路 已描述 此处 是 默示 或 授予 至 任何 第三 派对. Sirenza Microdevices 是否 不 authorize 或 认股权证 任何 Sirenza Microdevices 产品
用于 使用 入点 生命支持 设备 和/或 系统.
版权 2002 Sirenza microdevices, 公司 全部 全球 权利 保留.
522 Almanor 平均., sunnyvale, ca 94085 电话: (800) smi-mmic http://www.sirenza.com
1 EDS102185 rev B
初步

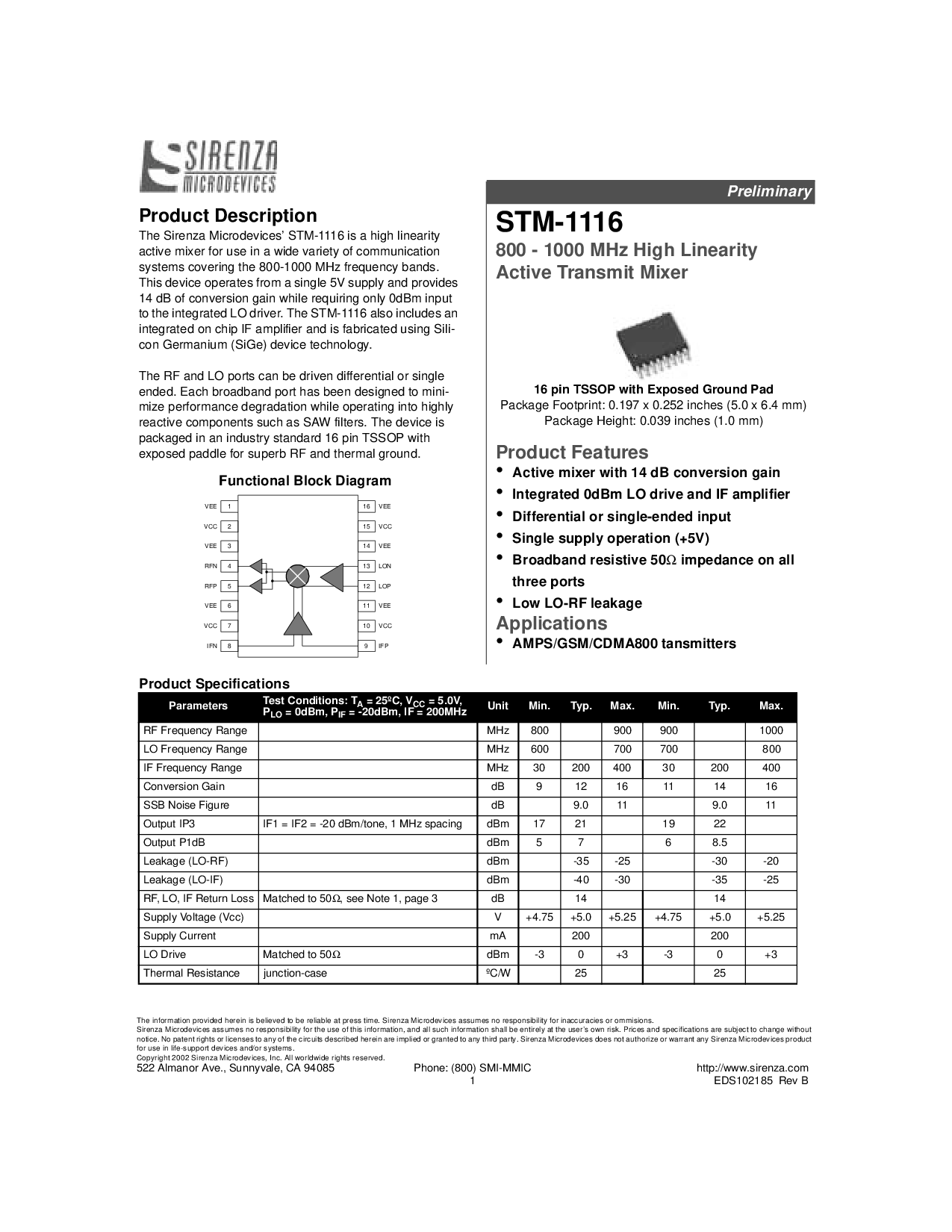

这 Sirenza Microdevices’ stm-1116 是 一个 高 线性度
活动 搅拌机 用于 使用 入点 一个 宽 品种 的 通信
系统 覆盖 这 800-1000 MHz 频率 乐队.
这个 设备 操作 从 一个 单独 5V 供应 和 提供
14 db 的 换算 增益 同时 要求 仅 0dBm 输入
至 这 综合 lo 驾驶员. 这 stm-1116 也 包括 一个
综合 开启 芯片 如果 放大器 和 是 预制 使用 sili-
con 锗 (sige) 设备 技术.
这 RF 和 lo 端口 可以 是 驱动 差速器 或 单独
已结束. 每个 宽带 港口 有 被 设计 至 迷你-
米泽 业绩 降解 同时 操作 进入 高度
无功 组件 这样的 作为 锯 过滤器. 这 设备 是
packagedinanindustrystandard16pinTSSOPwith
暴露 拨片 用于 超级棒 RF 和 热 接地.
产品 规格
参数
测试一下 条件: t
一个
= 25ºc, v
抄送
=5.0v,
p
lo
=0dbm,p
如果
= -20dbm, 如果 = 200MHz
单位 最小值 典型值 最大值 最小值 典型值 最大值
RF 频率 范围 MHz 800 900 900 1000
lo 频率 范围 MHz 600 700 700 800
如果 频率 范围 MHz 30 200 400 30 200 400
换算 增益 db 9 12 16 11 14 16
SSB 噪声 图 db 9.0 11 9.0 11
输出 IP3 IF1 = IF2 = -20 dbm/音调, 1 MHz 间距 dBm 17 21 19 22
输出 P1dB dBm 5 7 6 8.5
泄漏 (lo-rf) dBm -35 -25 -30 -20
泄漏 (lo-如果) dBm -40 -30 -35 -25
rf, lo, 如果 返回 损失 匹配 至 50
Ω
, 请参见 备注 1, 第页 3 db 14 14
供应 电压 (vcc) v +4.75 +5.0 +5.25 +4.75 +5.0 +5.25
供应 电流 ma 200 200
lo 驱动器 匹配 至 50
Ω
dBm -3 0 +3 -3 0 +3
热 电阻 接合点-案例 ºc/w 25 25
好玩ct我onalBl锁定d我一个g右一个m
stm-1116
800 - 1000 MHz 高 线性度
活动 发送 搅拌机
产品 特点
应用程序
•
活动 搅拌机 与 14 db 换算 增益
•
综合 0dBm lo 驱动器 和 如果 放大器
•
差速器 或 单端 输入
•
单独 供应 操作 (+5v)
•
宽带 电阻 50
Ω
阻抗 开启 全部
三个 端口
•
低 lo-rf 泄漏
•
安培数/gsm/cdma800 tansmitters
产品 描述
16 管脚 TSSOP 与 暴露 接地 衬垫
包装 占地面积: 0.197 x 0.252 英寸 (5.0 x 6.4 mm)
包装 高度: 0.039 英寸 (1.0 mm)
1
2
3
4
5
6
7
8
16
15
14
13
12
11
10
9
LOP
lon
VEEVEE
RFP
RFN
VCC
VEE
VEE
VCC
IFN
VCC
VEE
VEE
VCC
IFP
