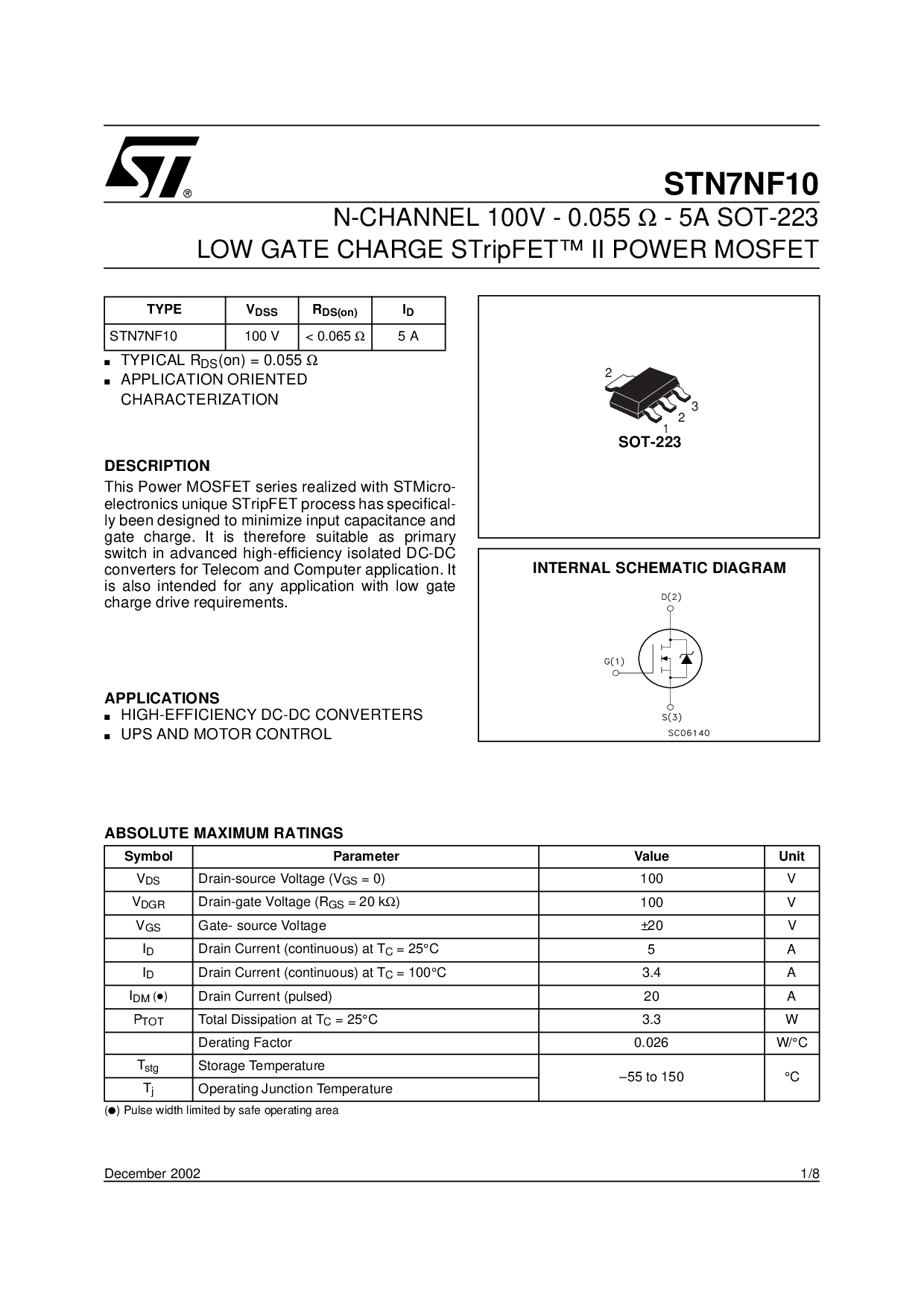

1/812月 2002
STN7NF10
n通道 100V - 0.055
Ω
-5asot-223
低 闸门 费用 STripFET™ 二 电源 场效应晶体管
■
典型 右
ds
(开启) = 0.055
Ω
■
应用程序 面向
表征
描述
这个 电源 场效应晶体管 系列 已实现 与 stmicro-
电子产品 独一无二 STripFET 流程 有 specifical-
ly 被 设计 至 最小化 输入 电容 和
闸门 费用. 它 是 因此 适合 作为 主要
开关 入点 高级 高效率 隔离 直流-直流
转换器 用于 电信 和 计算机 应用程序. 它
是 也 预期 用于 任何 应用程序 与 低 闸门
费用 驱动器 要求.
应用程序
■
高效率 直流-直流 转换器
■
ups 和 电机 控制
绝对 最大值 额定值
(
●
) 脉冲 宽度 有限 由 安全 操作 面积
类型 v
DSS
右
ds(开启)
我
d
STN7NF10 100 v &指示灯; 0.065
Ω
5A
符号 参数 值 单位
v
ds
漏源 电压 (v
gs
=0)
100 v
v
DGR
漏极-栅极 电压 (右
gs
=20k
Ω
)
100 v
v
gs
闸门- 来源 电压 ±20 v
我
d
排水管 电流 (连续) 在 t
c
= 25°C
5A
我
d
排水管 电流 (连续) 在 t
c
= 100°C
3.4 一个
我
dm
(
)
排水管 电流 (脉冲) 20 一个
p
tot
合计 耗散 在 t
c
= 25°C
3.3 w
降额 因素 0.026 w/°c
t
stg
存储 温度
–55 至 150 °C
t
j
操作 接合点 温度
sot-223
1
2
2
3
内部 原理图 图表
