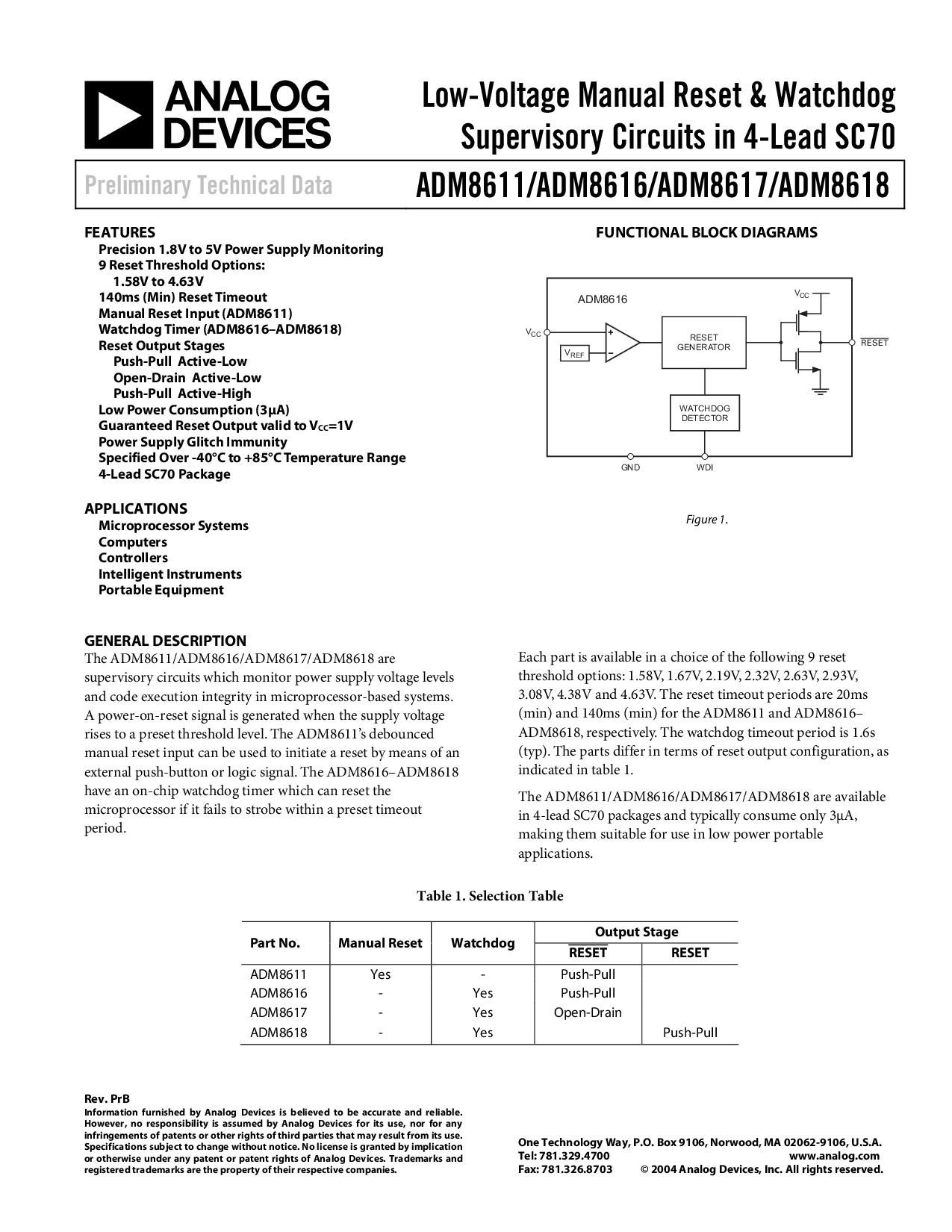

低电压 手册 重置 &放大器; 看门狗
监督 电路 入点 4-铅 sc70
初步 技术类 数据
adm8611/adm8616/adm8617/adm8618
rev.
PrB
信息 提供的 由 模拟 设备 是相信 至 是 准确 和 可靠.
然而, 否 责任 是 假设 由 模拟 设备 用于 其 使用, 也没有 用于 任何
侵权 的 专利 或 其他 权利 的第三 缔约方 那 将 结果 从 其 使用.
规格 主题 至 变更 无 通知. 否 许可证 是 授予 由 蕴涵
或 否则 下 任何 专利 或 专利 ri干旱 的 模拟 设备. 商标 和
已注册 商标 是 这 适当的ty 的 他们的 各自 公司.
一个 技术 方式, p.o. 框 9106,norwood, ma 02062-9106, 美国
电话: 781.329.4700
www.模拟.com
传真: 781.326.8703 © 2004 模拟 设备, 公司 全部 权利 保留.
特点
精度 1.8v 至 5v 电源 供应 监测
9 重置 阈值 选项:
1.58v 至 4.63v
140ms (最小) 重置 超时
手册 重置 输入 (adm8611)
看门狗 计时器 (adm8616–adm8618)
重置 输出 阶段
推拉 低电平有效
开漏极 低电平有效
推拉 有效-高
低 电源 消费 (3µa)
保证 重置 输出 有效 至 v
抄送
=1V
电源 供应 毛刺 免疫
指定 结束 -40°c 至 +85°c 温度 范围
4-铅 sc70 包装
应用程序
微处理器 系统
计算机
控制器
智能 仪器仪表
便携式 设备
概述 描述
这 adm8611/adm8616/adm8617/adm8618是
监督 电路 哪个 显示器 电源 供应 电压 级别
和 代码 执行 完整性 入点 微处理器-基于 系统.
一个 上电复位 信号 是 已生成 当 这 供应 电压
上升 至 一个 预置 阈值 水平. 这 adm8611’s 去抖动
手册 重置 输入 可以 是 已使用 至 启动 一个 重置 由 手段 的 一个
外部 按钮 或 逻辑 信号. 这 adm8616–adm8618
有 一个 片上 看门狗 计时器 哪个 可以 重置 这
微处理器 如果 它 失败 至 频闪 内 一个 预置 超时
期间.
功能 块 图表
图 1.
每个 零件 是 可用 入点 一个 选择 的 这 以下内容 9 重置
阈值 选项: 1.58v, 1.67v, 2.19v, 2.32v, 2.63v, 2.93v,
3.08v, 4.38v 和 4.63v. 这 重置 超时 期间 是 20ms
(最小) 和 140ms (最小) 用于 这 adm8611 和 adm8616–
adm8618, 分别. 这 看门狗 超时 期间 是 1.6s
(典型值). 这 零件 不同 入点 条款 的 重置 输出 配置, 作为
显示 入点 表 1.
这 adm8611/adm8616/adm8617/adm8618 是 可用
入点 4-铅 sc70 软件包 和通常 消耗 仅 3µa,
制作 他们 适合 用于使用 入点 低 电源 便携式
应用程序
.
表 1. 选择 表
输出 舞台
零件 否. 手册 重置 看门狗
重置
重置
adm8611 是 - 推拉
adm8616 - 是 推拉
adm8617 - 是 开漏极
adm8618 - 是 推拉
