半导体 组件 行业, llc, 2000
april, 2000 – rev. 1
1
出版物 订单 号码:
mc33441/d

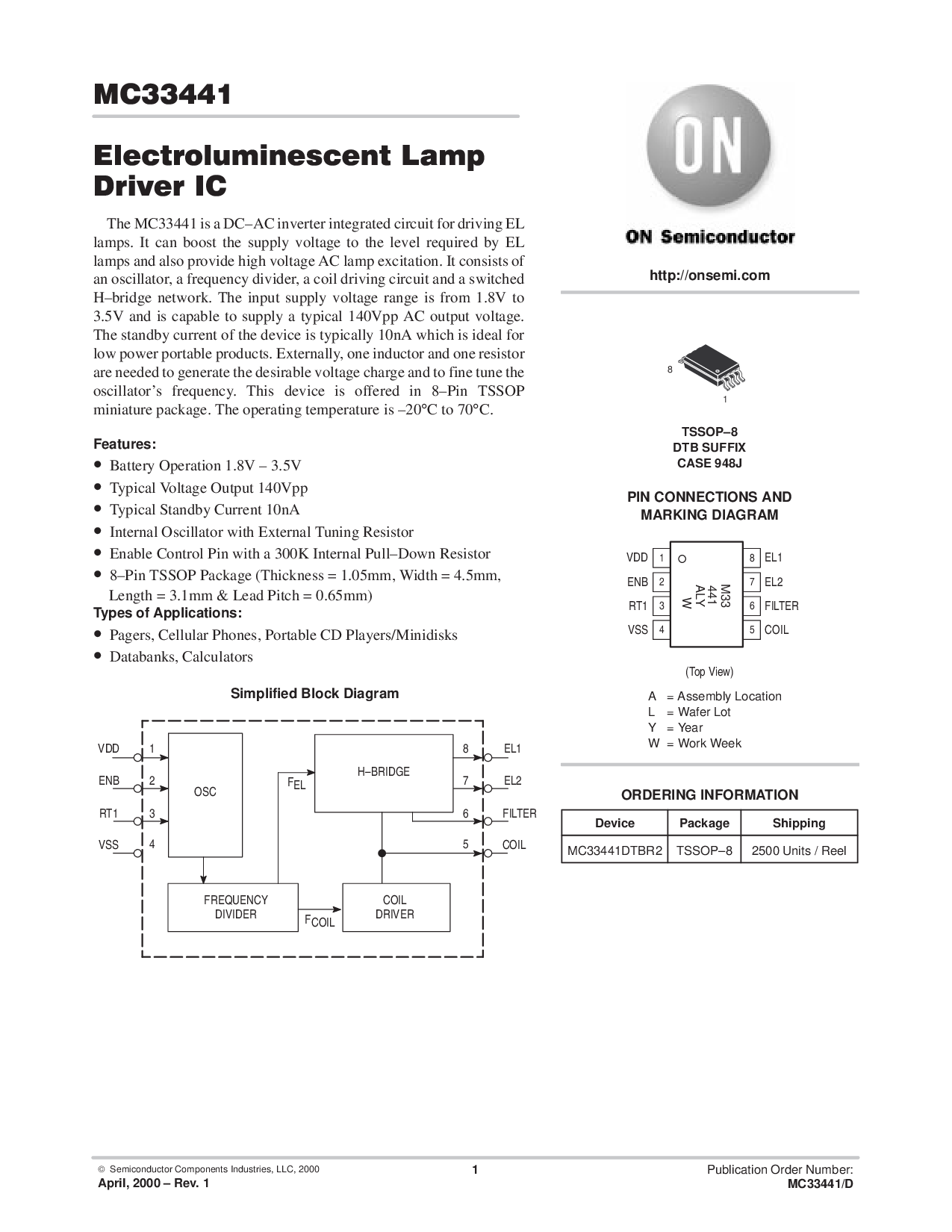

MC33441
电致发光 灯
驾驶员 集成电路
这 mc33441 是 一个 dc–ac 逆变器 综合 电路 用于 驾驶 el
灯. 它 可以 增压 这 供应 电压 至 这 水平 必填项 由 el
灯 和 也 提供 高 电压 交流电 灯 励磁. 它 由 的
一个 振荡器, 一个 频率 分隔器, 一个 线圈 驾驶 电路 和 一个 已切换
h–bridge 网络. 这 输入 供应 电压 范围 是 从 1.8v 至
3.5v 和 是 有能力 至 供应 一个 典型 140vpp 交流电 输出 电压.
这 备用 电流 的 这 设备 是 通常 10na 哪个 是 理想 用于
低 电源 便携式 产品. 外部, 一个 电感器 和 一个 电阻
是 需要 至 生成 这 可取的 电压 费用 和 至 好 调谐 这
振荡器’s 频率. 这个 设备 是 提供 入点 8–pin tssop
微型 包装. 这 操作 温度 是 –20
°
c 至 70
°
c.
特点:
•
蓄电池 操作 1.8v – 3.5v
•
典型 电压 输出 140vpp
•
典型 备用 电流 10na
•
内部 振荡器 与 外部 调谐 电阻
•
启用 控制 管脚 与 一个 300k 内部 下拉 电阻
•
8–pin tssop 包装 (厚度 = 1.05mm, 宽度 = 4.5mm,
长度 = 3.1mm &放大器; 铅 变桨 = 0.65mm)
类型 的 应用程序:
•
寻呼机, 细胞 电话, 便携式 光盘 玩家/minidisks
•
databanks, 计算器
简化 块 图表
频率
分隔器
VDD
ENB
RT1
osc
f
el
vss
1
2
3
4
H–BRIDGE
线圈
驾驶员
f
线圈
EL1
EL2
过滤器
线圈
8
7
6
5
设备 包装 装运
订购 信息
MC33441DTBR2 TSSOP–8 2500 单位 / 卷轴
TSSOP–8
dtb 后缀
案例 948j
http://onsemi.com
8
1
管脚 连接 和
标记 图表
4
3
vss 线圈
过滤器
5
6
(顶部 查看)
ENB
RT1
1
VDD
EL2
EL1
7
8
2
M33
441
ALY
w
一个 = 总成 位置
l = 晶圆 批号
y = 年份
w = 工作 周
