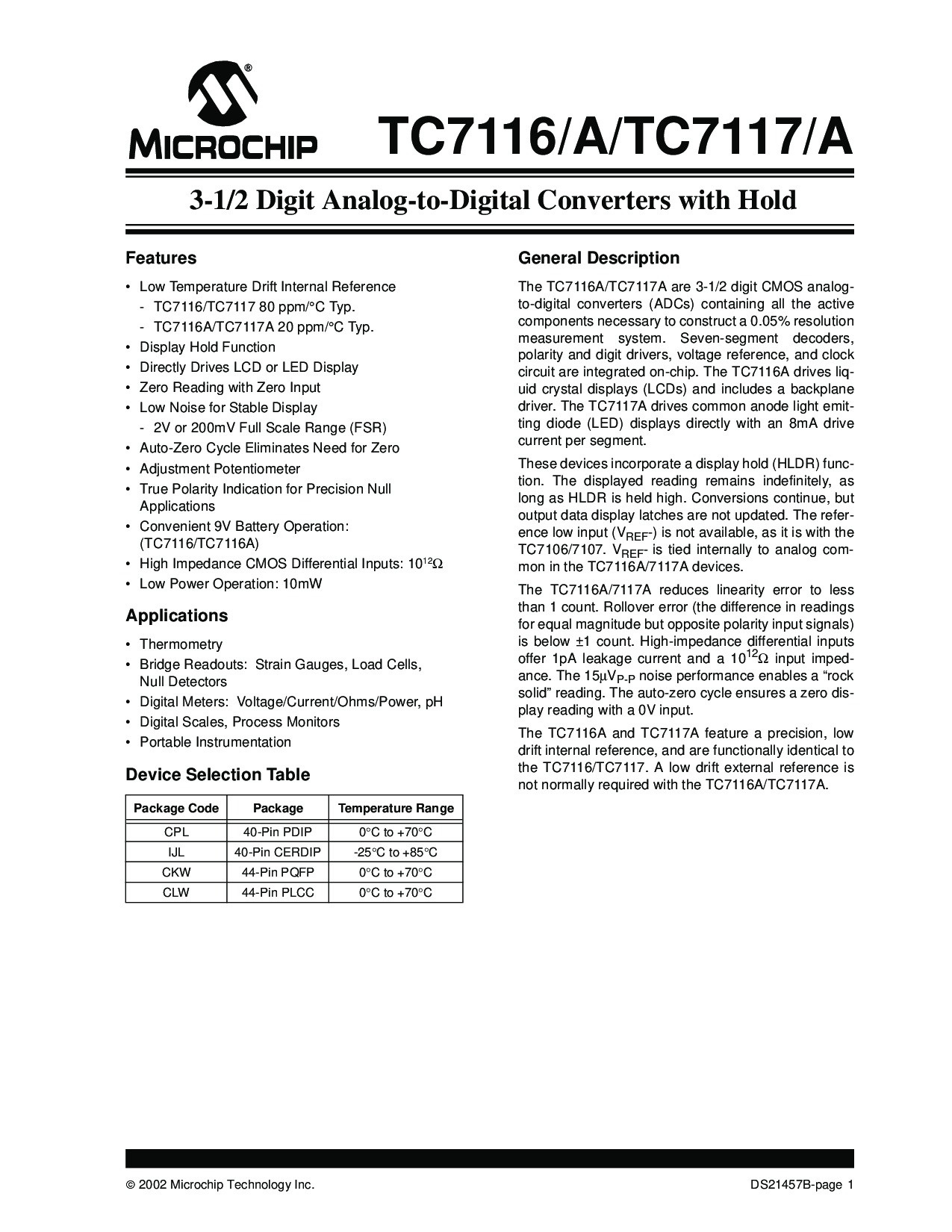

2002 微芯片 技术 公司 ds21457b-第页 1
tc7116/一个/tc7117/一个
特点
• 低 温度 漂移 内部 参考
- tc7116/tc7117 80 ppm/°c 典型值
- tc7116a/tc7117a 20 ppm/°c 典型值
• 显示 保持 功能
• 直接 驱动器 LCD 或 led指示灯 显示
• 零 阅读 与 零 输入
• 低 噪声 用于 稳定 显示
- 2V 或 200mV 已满 缩放 范围 (fsr)
• 自动归零 循环 消除 需要 用于 零
• 调整 电位计
• 真 极性 指示 用于 精度 null
应用程序
• 方便 9V 蓄电池 操作:
(tc7116/tc7116a)
• 高 阻抗 CMOS 差速器 输入: 10
12
Ω
• 低 电源 操作: 10mW
应用程序
• Thermometry
• 桥梁 readouts: 应变 量规, 荷载 细胞,
null 探测器
• 数字 米: 电压/电流/欧姆/电源, Ph值
• 数字 刻度, 流程 显示器
• 便携式 仪器仪表
设备 选择 表
概述 描述
这 tc7116a/tc7117a 是 3-1/2 数字 CMOS 模拟-
至数字 转换器 (adcs) 包含 全部 这 活动
组件 必要的 至 构造 一个 0.05% 分辨率
测量 系统. 七段 解码器,
极性 和 数字 驱动程序, 电压 参考, 和 时钟
电路 是 综合 开启-芯片. 这 TC7116A 驱动器 liq-
uid 水晶 显示器 (lcds) 和 包括 一个 背板
驾驶员. 这 TC7117A 驱动器 普通 阳极 灯光 发射-
婷 二极管 (led指示灯) 显示器 直接 与 一个 8mA 驱动器
电流 按 细分市场.
这些 设备 合并 一个 显示 保持 (hldr) 功能-
操作. 这 显示 阅读 遗迹 无限期, 作为
长 作为 HLDR 是 持有 高. 转换 继续, 但是
输出 数据 显示 锁扣 是 不 已更新. 这 参考-
ence 低 输入 (v
参考
-) 是 不 可用, 作为 它 是 与 这
tc7106/7107. v
参考
-istiedinternallytoanalogcom-
mon 入点 这 tc7116a/7117a 设备.
这 tc7116a/7117a 减少 线性度 错误 至 较少
比 1 计数. 侧翻 错误 (这 差异 入点 读数
用于 相等 震级 但是 对面 极性 输入 信号)
是 下面 ±1 计数. 高阻抗 差速器 输入
报价 1pA 泄漏 电流 和 一个 10
12
Ω
输入 imped-
标准. 这 15
µ
v
p-p
噪声 业绩 启用 一个 “rock
solid” 阅读. 这 自动归零 循环 确保 一个 零 dis-
播放 阅读 与 一个 0V 输入.
这 TC7116A 和 TC7117A 功能 一个 精度, 低
漂移 内部 参考, 和 是 功能上 相同 至
这 tc7116/tc7117. 一个 低 漂移 外部 参考 是
不 正常情况下 必填项 与 这 tc7116a/tc7117a.
包装 代码 包装 温度 范围
cpl 40-管脚 PDIP 0
°
Cto+70
°
c
IJL 40-管脚 cerdip -25
°
Cto+85
°
c
CKW 44-管脚 PQFP 0
°
Cto+70
°
c
CLW 44-管脚 PLCC 0
°
Cto+70
°
c
3-1/2 数字 模数转换 转换器 与 保持
