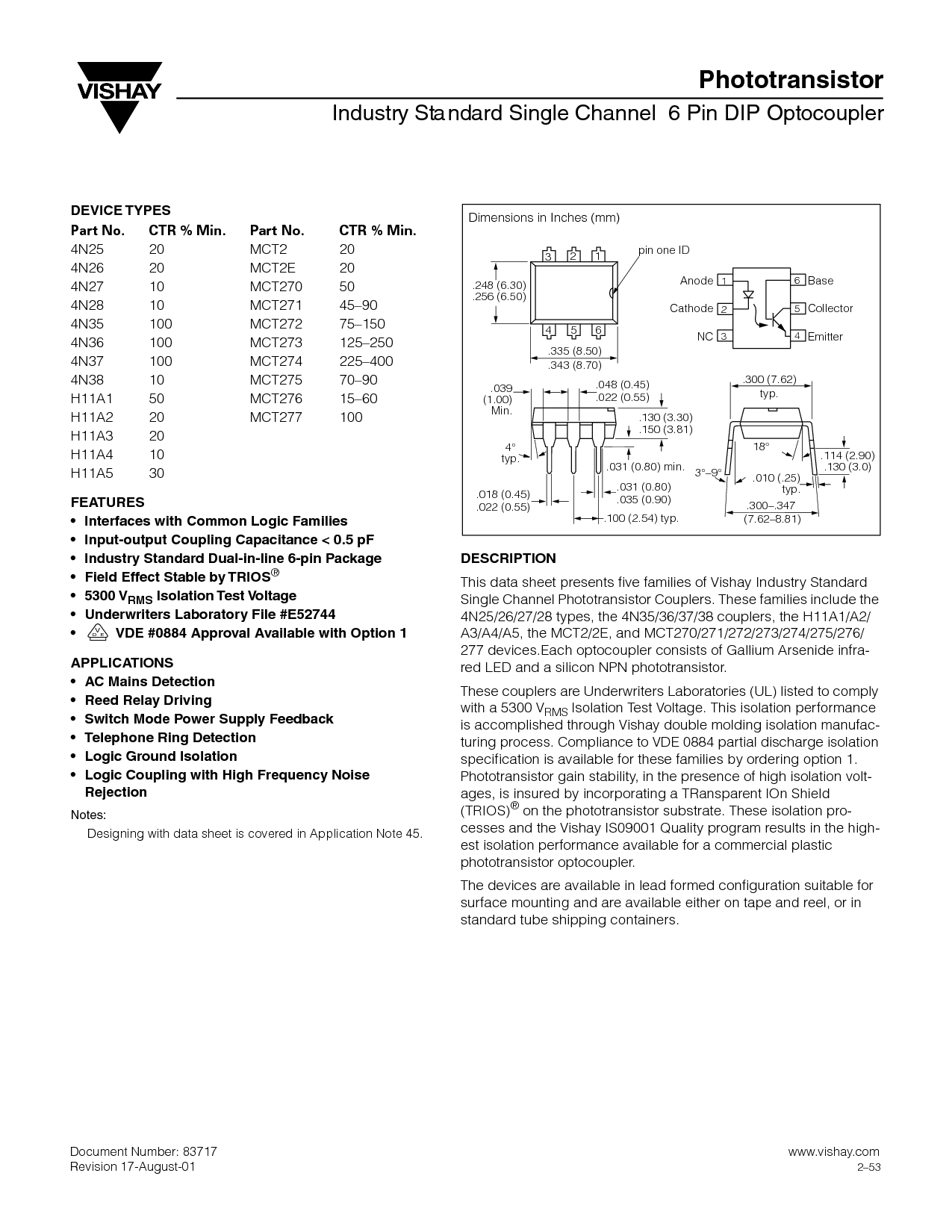

描述
这个 数据 工作表 礼物 five 家庭 的 vishay 行业 标准
单独 频道 光电晶体管 耦合器. 这些 家庭 包括 这
4n25/26/27/28 类型, 这 4n35/36/37/38 耦合器, 这 h11a1/a2/
a3/a4/a5, 这 mct2/2e, 和 mct270/271/272/273/274/275/276/
277 设备.每个 光耦合器 由 的 镓 砷化物 infra-
红色 led指示灯 和 一个 硅 npn 光电晶体管.
这些 耦合器 是 underwriters 实验室 (ul) 已列出 至 遵守
与 一个 5300 v
rms
隔离 测试一下 电压. 这个 隔离 业绩
是 已完成 通过 vishay 双 成型 隔离 制造-
图灵 流程. 合规性 至 vde 0884 部分 放电 隔离
Speci 是 可用 用于 这些 家庭 由 订购 选项 1.
光电晶体管 增益 稳定性, 入点 这 在场 的 高 隔离 电压-
年龄, 是 被保险人 由 合并 一个 透明 lon 盾牌
(trios)
®
开启 这 光电晶体管 基材. 这些 隔离 专业版-
cesses 和 这 vishay is09001 质量 程序 结果 入点 这 高-
est 隔离 业绩 可用 用于 一个 商业 塑料
光电晶体管 光耦合器.
这 设备 是 可用 入点 铅 成型 配置 适合 用于
表面 安装 和 是 可用 要么 开启 胶带 和 卷轴, 或 入点
标准 导管 装运 集装箱.
.010 (.25)
典型值
.114 (2.90)
.130 (3.0)
.130 (3.30)
.150 (3.81)
.031 (0.80) 最小值
.300 (7.62)
典型值
.031 (0.80)
.035 (0.90)
.100 (2.54) 典型值
.039
(1.00)
最小值
.018 (0.45)
.022 (0.55)
.048 (0.45)
.022 (0.55)
.248 (6.30)
.256 (6.50)
.335 (8.50)
.343 (8.70)
管脚 一个 id
6
5
4
12
3
18
°
3
°
–
9
°
.300
–
.347
(7.62
–
8.81)
4
°
典型值
1
2
3
6
5
4
底座
收集器
发射器
阳极
阴极
nc
尺寸 入点 英寸 (mm)
设备 类型
零件 否. ctr % 最小值 零件 否. ctr % 最小值
4N25 20 MCT2 20
4N26 20 MCT2E 20
4N27 10 MCT270 50
4N28 10 MCT271 45
–
90
4N35 100 MCT272 75
–
150
4N36 100 MCT273 125
–
250
4N37 100 MCT274 225
–
400
4N38 10 MCT275 70
–
90
H11A1 50 MCT276 15
–
60
H11A2 20 MCT277 100
H11A3 20
H11A4 10
H11A5 30
特点
• 接口 与 普通 逻辑 家庭
• 输入-输出 联轴器 电容 &指示灯; 0.5 pf
• 行业 标准 双列直插式 6-管脚 包装
• 字段 效果 稳定 由 trios
®
• 5300 v
rms
隔离 测试一下 电压
• underwriters 化验室 文件 #e52744
• vde #0884 批准 可用 与 选项 1
应用程序
• 交流电 主电源 检测
• 芦苇 继电器 驾驶
• 开关 模式 电源 供应 反馈
• 电话 戒指 检测
• 逻辑 接地 隔离
• 逻辑 联轴器 与 高 频率 噪声
拒收
备注:
设计 与 数据 工作表 是 已覆盖 入点 应用程序 备注 45.
v
de
光电晶体管
行业 站位ndard 单独 频道 6 管脚 倾角 光耦合器
