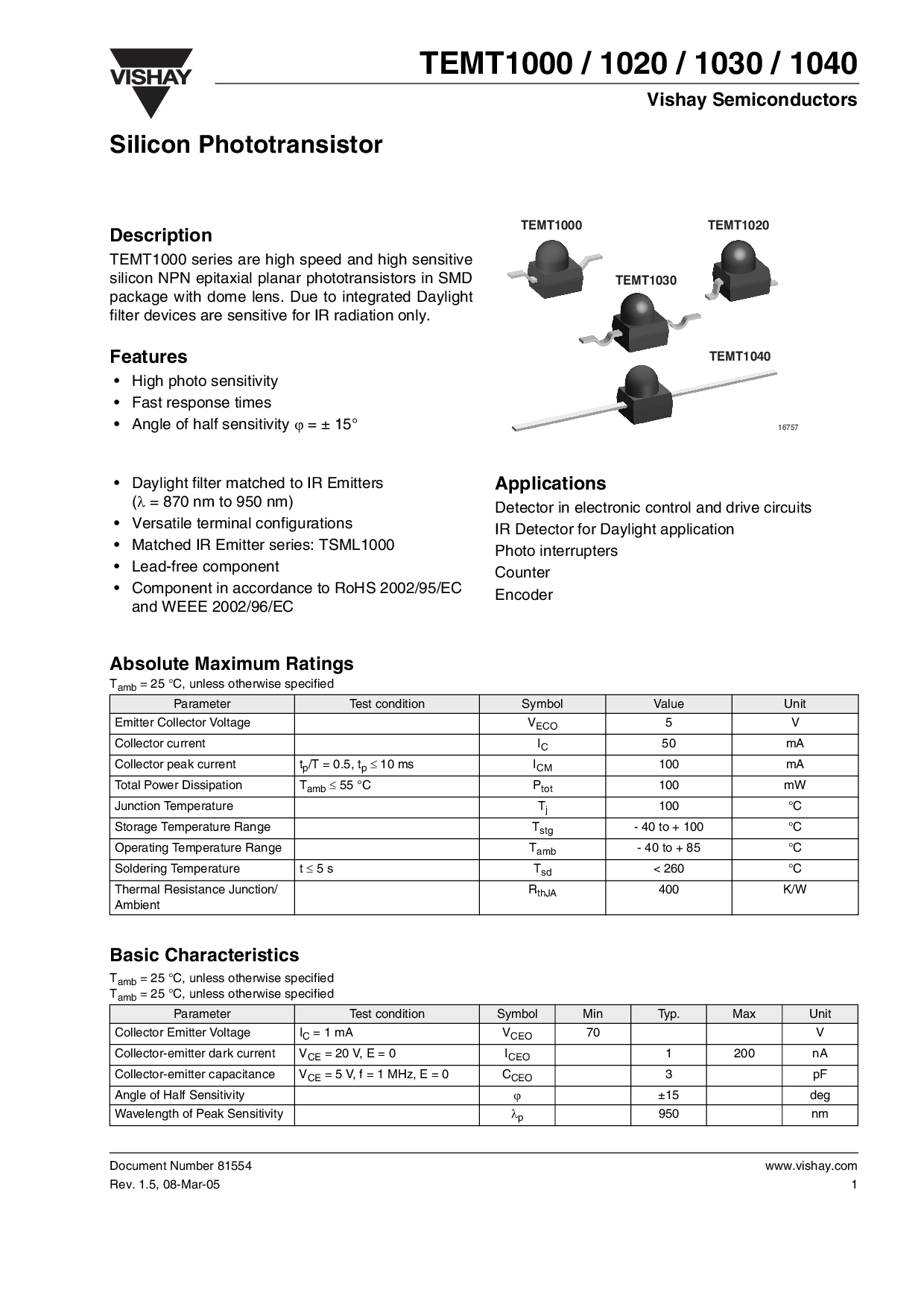

temt1000 / 1020 / 1030 / 1040
文件 号码 81554
rev. 1.5, 08-3月-05
vishay 半导体
www.vishay.com
1
16757
TEMT1000
TEMT1030
TEMT1040
TEMT1020
硅 光电晶体管
描述
temt1000 系列 是 高 速度 和 高 敏感
硅 npn 外延 平面phototransistors 入点 smd
包装 与 圆顶 镜头. 到期 至 综合 daylight
过滤器 设备 是 敏感 用于 红外线 辐射 仅.
特点
• 高 照片 灵敏度
• 快 响应 次
• 角片 的 一半 灵敏度
ϕ
= ± 15°
• daylight 过滤器 匹配 至 红外线 发射器
(
λ
= 870 nm 至 950 nm)
• 多才多艺 终端 配置
• 匹配 红外线 发射器 系列: tsml1000
• 无铅 组件
• 组件 入点 符合 至 rohs 2002/95/ec
和 weee 2002/96/ec
应用程序
检测器 入点 电子 控制 和 驱动器 电路
红外线 检测器 用于 daylight 应用程序
照片 interrupters
计数器
编码器
绝对 最大值 额定值
t
amb
= 25 °c, 除非 否则 指定
基本 特性
t
amb
= 25 °c, 除非 否则 指定
t
amb
= 25 °c, 除非 否则 指定
参数 测试一下 条件 符号 value? 单位
发射器 收集器 电压 v
eco
5V
收集器 电流 我
c
50 ma
收集器 峰值 电流 t
p
/t = 0.5, t
p
≤
10 ms 我
厘米
100 ma
合计 电源 耗散 t
amb
≤
55 °C p
tot
100 mW
接合点 温度 t
j
100 °C
存储 温度 范围 t
stg
- 40 至 + 100 °C
操作 温度 范围 t
amb
- 40 至 + 85 °C
焊接 温度 t
≤
5 s t
sd
&指示灯; 260 °C
热 电阻 接合点/
环境
右
thja
400 k/w
参数 测试一下 条件 符号 最小 Ty p. 最大值 单位
收集器 发射器 电压 我
c
= 1 ma v
CEO
70 v
集电极-发射极 黑暗 电流 v
ce
= 20 v, e? = 0 我
CEO
1 200 不适用
集电极-发射极 电容 v
ce
= 5 v, f = 1 mhz, e? = 0 c
CEO
3pF
角片 的 一半 灵敏度
ϕ
±15 度
波长 的 峰值 灵敏度
λ
p
950 nm
