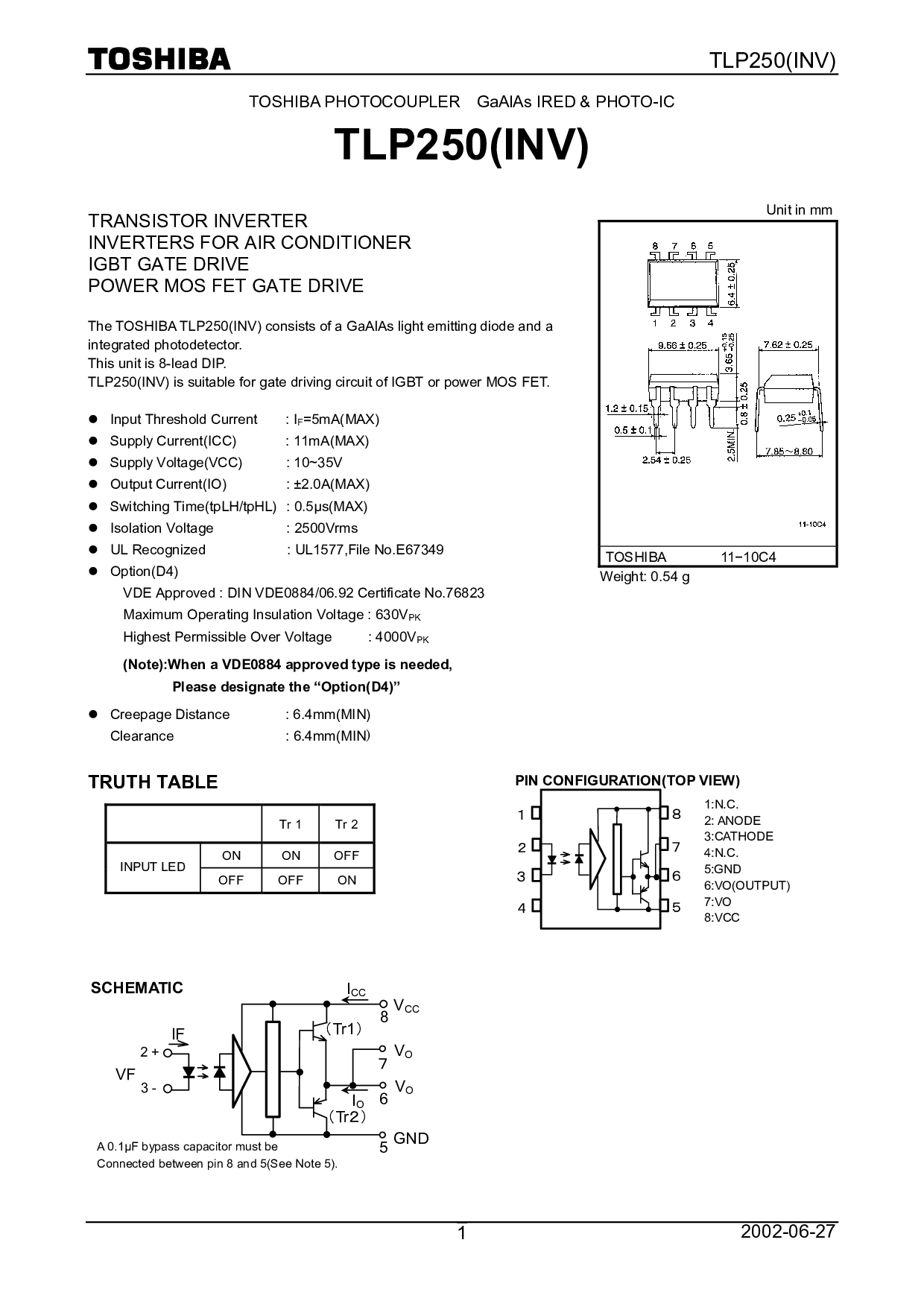

tlp250(inv)
2002-06-27
1
toshiba photocoupler gaalas ired &放大器; 照片-集成电路
tlp250(inv)
晶体管 逆变器
逆变器 用于 空气 护发素
igbt 闸门 驱动器
电源 mos 场效应晶体管 闸门 驱动器
这 toshiba tlp250(inv) 由 的 一个 gaalas 灯光 发射 二极管 和 一个
综合 光电探测器.
这个 单位 是 8-铅 倾角.
tlp250(inv) 是 适合 用于 闸门 驾驶 电路 的 igbt 或 电源 mos 场效应晶体管.
输入 阈值 电流 : 我
f
=5ma(最大值)
供应 电流(icc) : 11ma(最大值)
供应 电压(vcc)
: 10~35v
输出 电流(io)
: ±2.0a(最大值)
开关 时间(tplh/tphl)
: 0.5µs(最大值)
隔离 电压
: 2500vrms
ul 公认的
: ul1577,文件 否.e67349
选项(d4)
vde 已批准 : din vde0884/06.92 certificate 否.76823
最大值 操作 绝缘 电压 : 630v
pk
最高 允许 结束 电压
: 4000v
pk
(备注):当 一个 vde0884 已批准 类型 是 需要,
请 指定 这 “option(d4)”
爬电距离 距离 : 6.4mm(最小)
净空 : 6.4mm(最小
)
真相 表
tr 1 tr 2
开启 开启 关
输入 led指示灯
关 关 开启
1:n.c.
2: 阳极
3:阴极
4:n.c.
5:地
6:vo(输出)
7:vo
8:vcc
１
２
３
４
８
７
６
５
管脚 配置(顶部 查看)
我
抄送
（
tr1
）
（
tr
２）
8
７
6
5
VF
如果
2 +
3 -
v
抄送
v
o
v
o
地
一个 0.1µf 旁路 电容器 必须 是
已连接 之间 管脚 8 和 5(请参见 备注 5).
我
o
原理图
toshiba 11
−
10C4
重量: 0.54 g
单位 入点 mm
