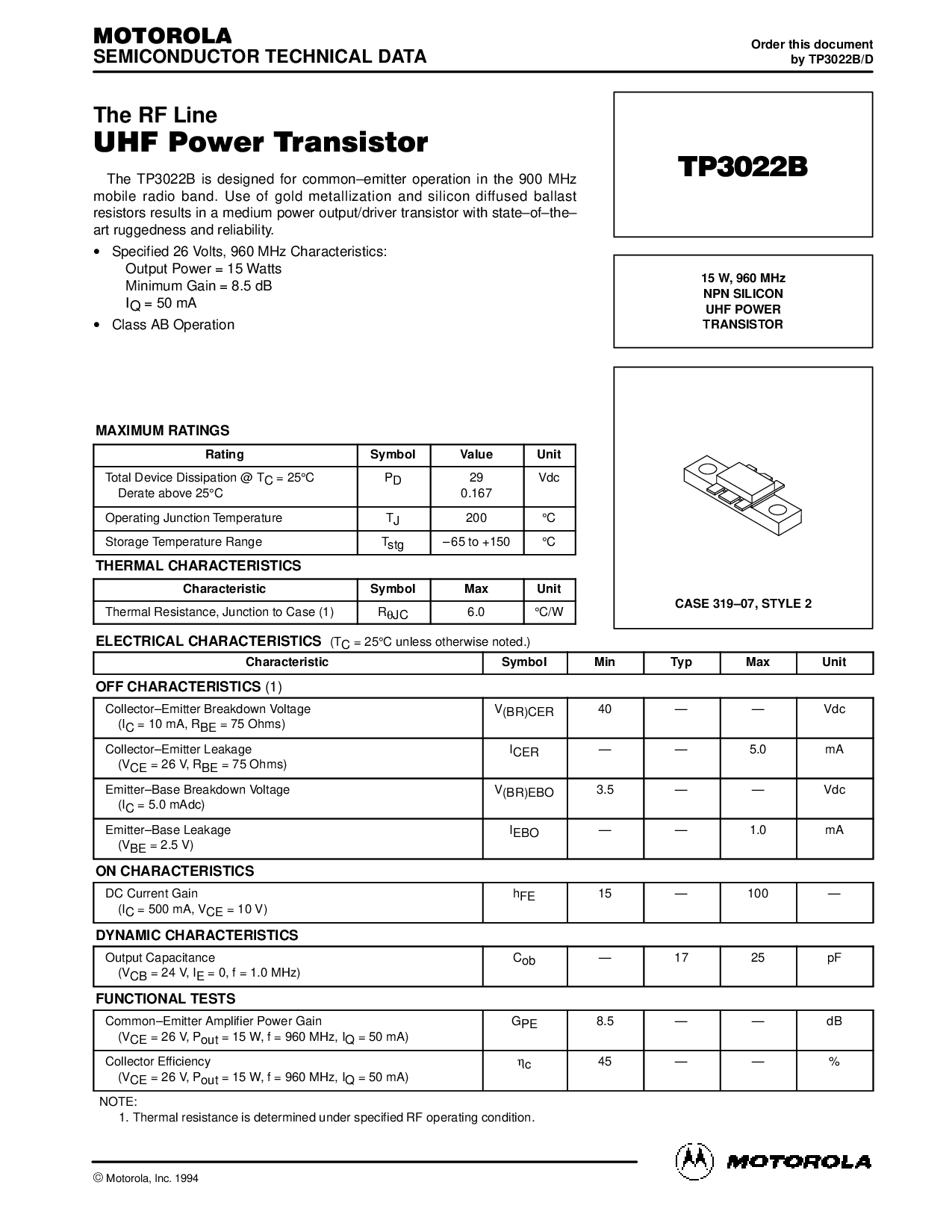

TP3022B
摩托罗拉 rf 设备 数据
这 rf 线
UHF 电源 晶体管
这tp3022b 是 设计 用于 common–emitter操作 入点 这 900 mhz
移动电话右adio b和. use? of gold metallization 一个nd silicon diffused ballast
电阻结果 入点 一个 中 电源 输出/驾驶员 晶体管 与 state–of–the–
艺术 坚固耐用 和 可靠性.
•
指定 26 伏特, 960 mhz 特性:
输出 电源 = 15 瓦特
最小值 增益 = 8.5 db
我
q
= 50 ma
•
类 ab 操作
最大值 额定值
评级 符号 值 单位
合计 设备 耗散 @ t
c
= 25
°
c
降额 以上 25
°
c
p
d
29
0.167
Vdc
操作 接合点 温度 t
j
200
°
c
存储 温度 范围 t
stg
– 65 至 +150
°
c
热 特性
特性 符号 最大值 单位
热 电阻, 接合点 至 案例 (1) 右
θ
jc
6.0
°
c/w
电气 特性
(t
c
= 25
°
c 除非 否则 已注明.)
特性
符号 最小 典型值 最大值 单位
关 特性
(1)
collector–emitter 击穿 电压
(我
c
= 10 ma, 右
是
= 75 欧姆)
v
(br)cer
40 — — Vdc
collector–emitter 泄漏
(v
ce
= 26 v, 右
是
= 75 欧姆)
我
cer
— — 5.0 ma
emitter–base 击穿 电压
(我
c
= 5.0 madc)
v
(br)ebo
3.5 — — Vdc
emitter–base 泄漏
(v
是
= 2.5 v)
我
EBO
— — 1.0 ma
开启 特性
直流 电流 增益
(我
c
= 500 ma, v
ce
= 10 v)
h
铁
15 — 100 —
动态 特性
输出 电容
(v
cb
= 24 v, 我
e?
= 0, f = 1.0 mhz)
c
ob
— 17 25 pf
功能 测试
common–emitter 放大器 电源 增益
(v
ce
= 26 v, p
出点
= 15 w, f = 960 mhz, 我
q
= 50 ma)
g
pe
8.5 — — db
收集器 效率
(v
ce
= 26 v, p
出点
= 15 w, f = 960 mhz, 我
q
= 50 ma)
η
c
45 — — %
备注:
1. 热 电阻 是 已确定 下 指定 rf 操作 条件.
订单 这个 文件
由 tp3022b/d
摩托罗拉
半导体 技术类 数据
TP3022B
15 w, 960 mhz
npn 硅
uhf 电源
晶体管
案例 319–07, 风格 2
摩托罗拉, 公司 1994
