半导体 组件 行业, llc, 2004
六月, 2004 − rev. 5
1
出版物 订单 号码:
lm2576/d

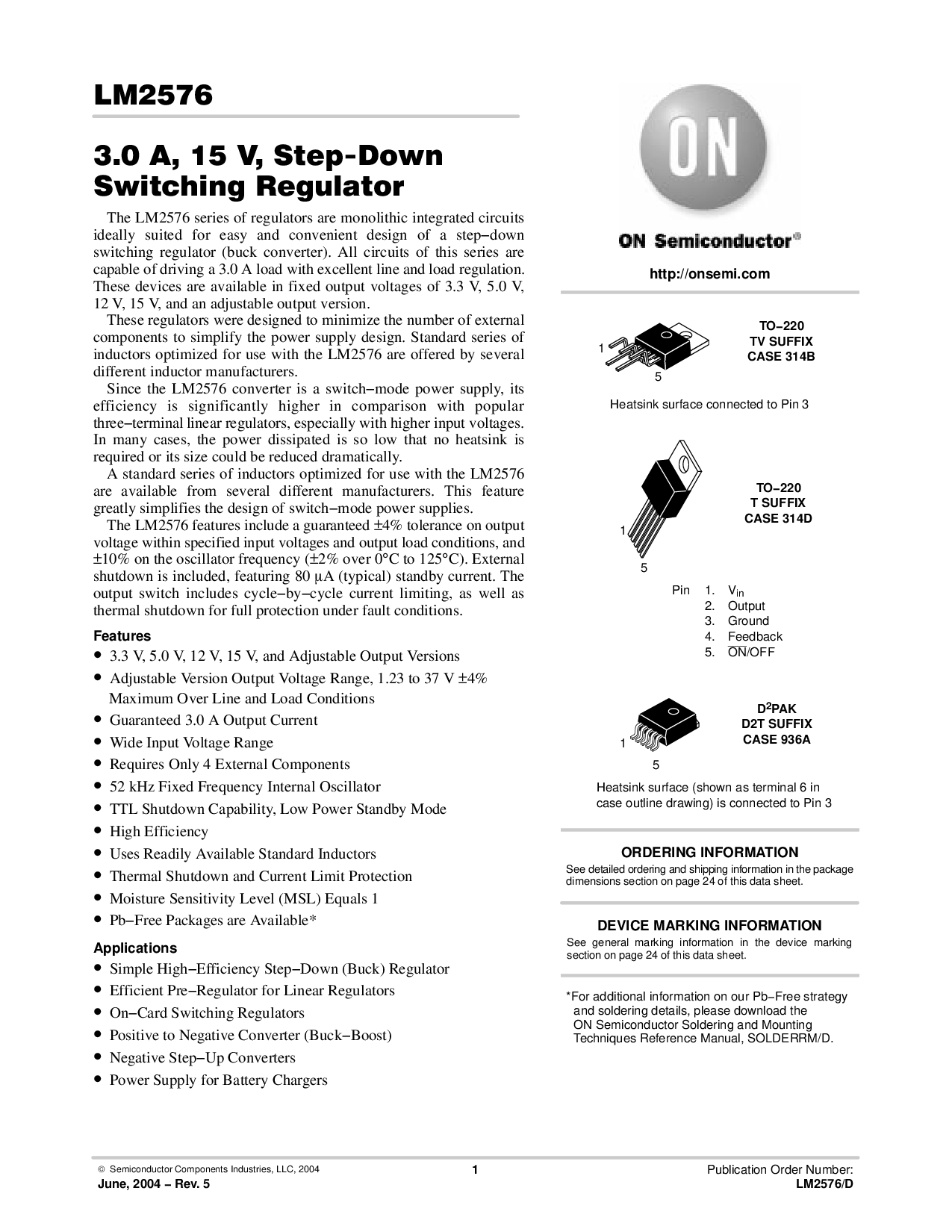

LM2576
3.0 一个, 15 v, 降压
开关 调节器
这 lm2576 系列 的 调节器 是 单片 综合 电路
理想情况下 适合 用于 容易 和 方便 设计 的 一个 降压
开关 调节器 (降压 变频器). 全部 电路 的 这个 系列 是
有能力 的 驾驶 一个 3.0 一个 荷载 与 优秀 线 和 荷载 法规.
这些 设备 是 可用 入点 固定 输出 电压 的 3.3 v, 5.0 v,
12 v, 15 v, 和 一个 可调 输出 版本.
这些 调节器 是 设计 至 最小化 这 号码 的 外部
组件 至 简化 这 电源 供应 设计. 标准 系列 的
电感器 优化 用于 使用 与 这 lm2576 是 提供 由 几个
不同的 电感器 制造商.
自 这 lm2576 变频器 是 一个 switch−mode 电源 供应, 其
效率 是 显著 较高 入点 比较 与 受欢迎
three−terminal 线性 调节器, 尤其是 与 较高 输入 电压.
入点 许多 案例, 这 电源 消散 是 所以 低 那 否 散热器 是
必填项 或 其 尺寸 可以 是 减少 戏剧性地.
一个 标准 系列 的 电感器 优化 用于 使用 与 这 lm2576
是 可用 从 几个 不同的 制造商. 这个 功能
很大 简化了 这 设计 的 switch−mode 电源 供应品.
这 lm2576 特点 包括 一个 保证
±
4% 公差 开启 输出
电压 内 指定 输入 电压 和 输出 荷载 条件, 和
±
10% 开启 这 振荡器 频率 (
±
2% 结束 0
°
c 至 125
°
c). 外部
停机 是 包括, 特色 80
一个 (典型) 备用 电流. 这
输出 开关 包括 cycle−by−cycle 电流 限制, 作为 井 作为
热 停机 用于 已满 保护 下 故障 条件.
特点
•
3.3 v, 5.0 v, 12 v, 15 v, 和 可调 输出 版本
•
可调 版本 输出 电压 范围, 1.23 至 37 v
±
4%
最大值 结束 线 和 荷载 条件
•
保证 3.0 一个 输出 电流
•
宽 输入 电压 范围
•
需要 仅 4 外部 组件
•
52 khz 固定 频率 内部 振荡器
•
ttl 停机 能力, 低 电源 备用 模式
•
高 效率
•
用途 随时 可用 标准 电感器
•
热 停机 和 电流 限制 保护
•
水分 灵敏度 水平 (msl) 等于 1
•
pb−free 软件包 是 available*
应用程序
•
简单 high−efficiency 降压 (降压) 调节器
•
高效 pre−regulator 用于 线性 调节器
•
on−card 开关 调节器
•
正 至 负 变频器 (buck−boost)
•
负 step−up 转换器
•
电源 供应 用于 蓄电池 充电器
请参见 详细 订购 和 装运 信息 入点 这 包装
尺寸 截面 开启 第页 24 的 这个 数据 工作表.
订购 信息
1
5
TO−220
tv 后缀
案例 314b
1
5
散热器 表面 已连接 至 管脚 3
TO−220
t 后缀
案例 314d
管脚 1. v
入点
2. 输出
3. 接地
4. 反馈
5. 开启
/关
d
2
pak
d2t 后缀
案例 936a
散热器 表面 (显示 作为 终端 6 入点
案例 大纲 图纸) 是 已连接 至 管脚 3
请参见 概述 标记 信息 入点 这 设备 标记
截面 开启 第页 24 的 这个 数据 工作表.
设备 标记 信息
1
5
http://onsemi.com
*for 附加 信息 开启 我们的 pb−free 战略
和 焊接 详细信息, 请 下载 这
开启 半导体 焊接 和 安装
技术 参考 手册, solderrm/d.
