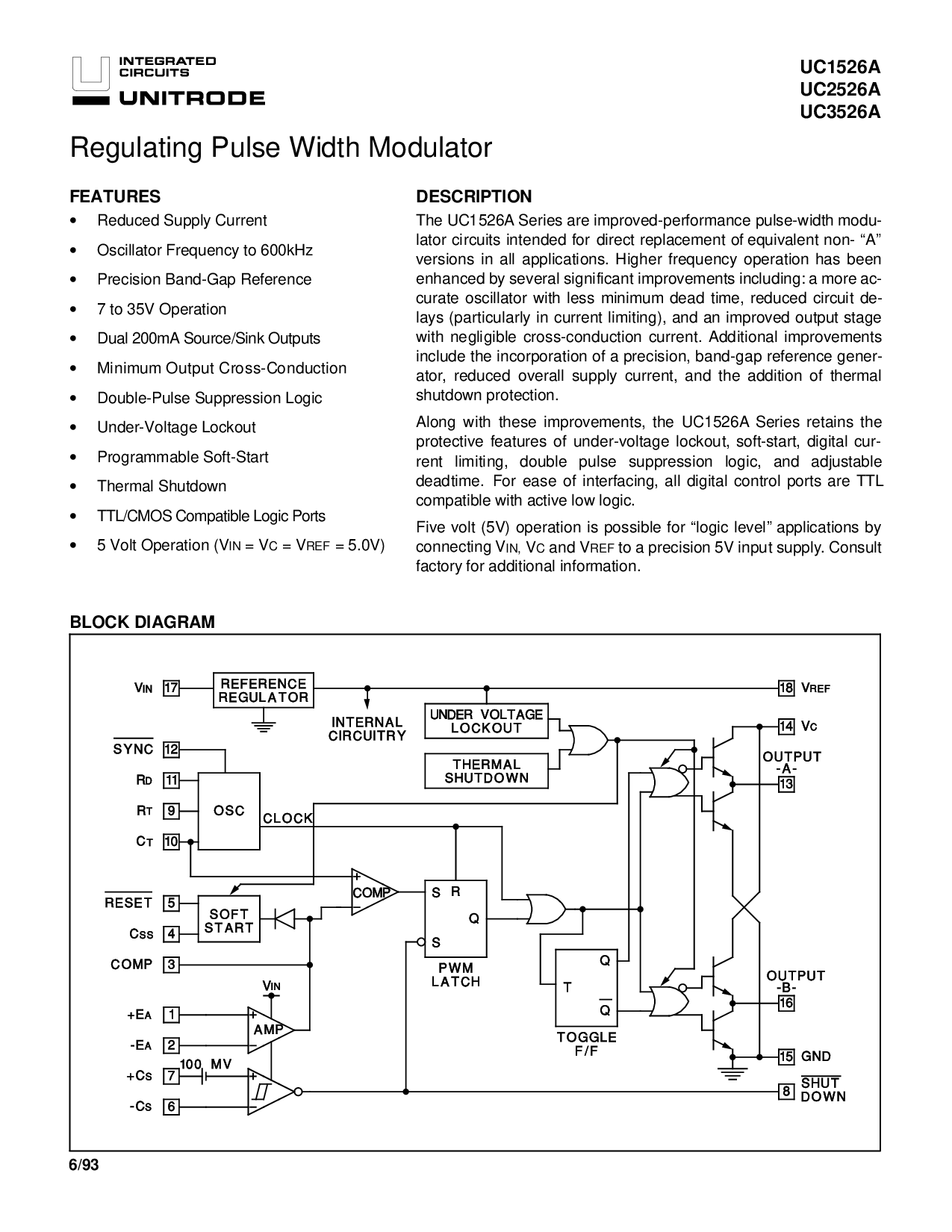

块 图表
UC1526A
UC2526A
UC3526A
调节 脉冲 宽度 调制器
特点
•
减少 供应 电流
•
振荡器 频率 至 600khz
•
精度 带隙 参考
•
7 至 35v 操作
•
双 200ma 来源/水槽 产出
•
最小值 输出 交叉传导
•
双-脉冲 抑制 逻辑
•
欠压 上锁
•
可编程 软启动
•
热 停机
•
ttl/cmos 兼容 逻辑 端口
•
5 电压 操作 (v
入点
= v
c
= v
参考
= 5.0v)
描述
这 uc1526a 系列 是 改进-业绩 脉冲宽度 modu-
lator 电路 预期用于直接 更换 的等效 非- “a”
版本 入点 全部 应用程序. 较高 频率 操作 有 被
增强型 由 几个 重大 改进 包括: 一个 更多 交流电-
curate 振荡器 与 较少 最小值 死了 时间, 减少 电路 de-
铺设 (特别是 入点 电流 限制), 和 一个 改进 输出 舞台
与 可忽略不计 交叉传导 电流. 附加 改进
包括 这 公司 的 一个 精度, 带隙 参考 gener-
ator, 减少 总体 供应 电流, 和 这 加法 的 热
停机 保护.
沿 与 这些 改进, 这 uc1526a 系列 保留 这
保护 特点 的 欠压 上锁,软-开始, 数字 cur-
租金 限制, 双 脉冲 抑制 逻辑, 和 可调
deadti我. 用于 轻松 的 接口, 全部 数字 控制 端口 是 ttl
兼容 与 活动 低 逻辑.
五个 电压 (5v) 操作 是 可能 用于 “logic level”应用程序 由
正在连接 v
入点,
v
c
和 v
参考
至 一个 精度 5v 输入 供应. 咨询
工厂 用于 附加 信息.
6/93
