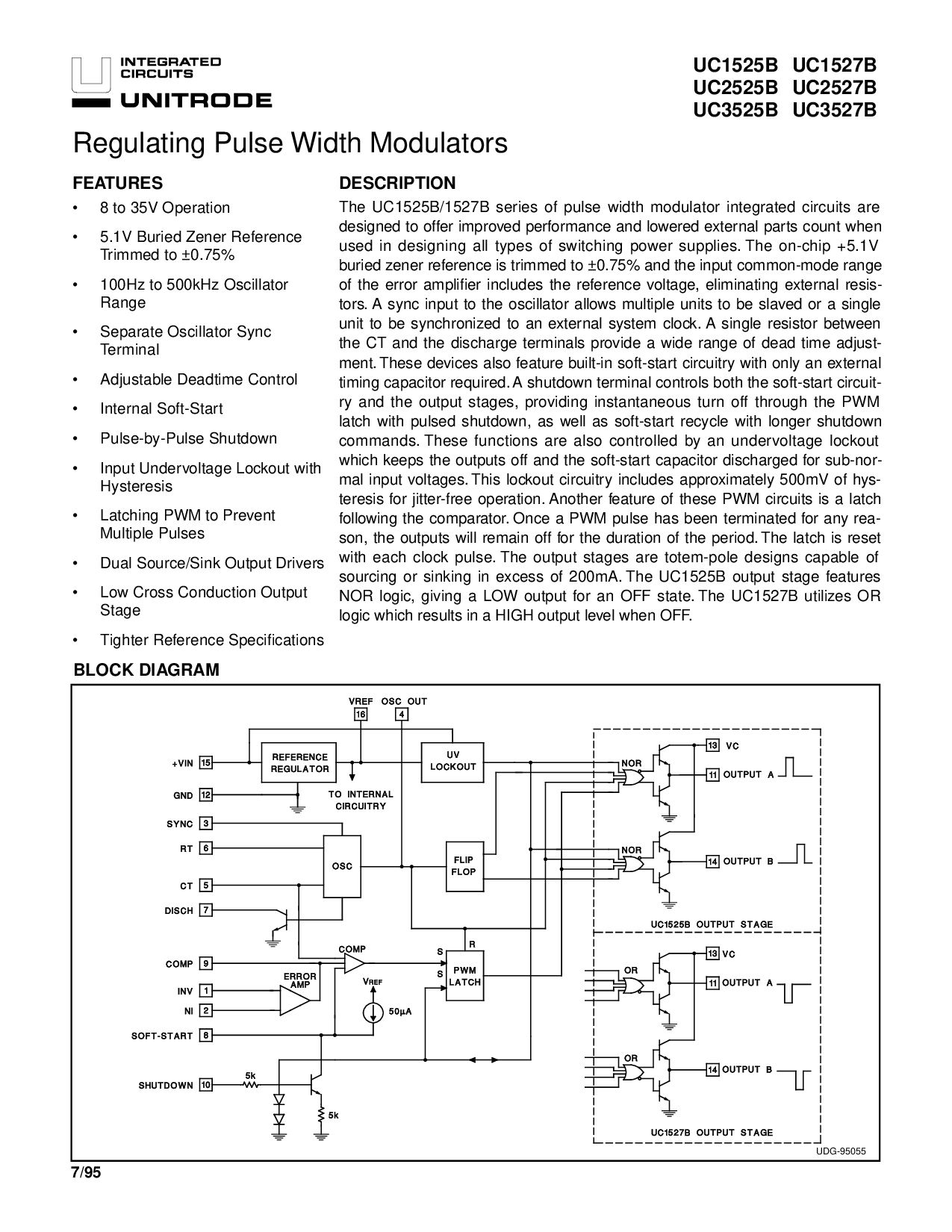

调节 脉冲 宽度 调制器
UC1525B UC1527B
UC2525B UC2527B
UC3525B UC3527B
特点
• 8 至 35v 操作
• 5.1v 埋 齐纳 参考
已修整 至 ±0.75%
• 100hz 至 500khz 振荡器
范围
• 分开 振荡器 同步
终端
• 可调 死时间 控制
• 内部 软启动
• 逐脉冲 停机
• 输入 欠压 上锁 与
滞后
• 闭锁 pwm 至 防止
多个 脉冲
• 双 来源/水槽 输出 驱动程序
• 低 十字形 传导 输出
舞台
• 更紧 参考 规格
描述
这 uc1525b/1527b 系列 的 脉冲 宽度 调制器 综合 电路 是
设计 至 报价 改进 业绩 和 降低 外部 零件 计数 当
已使用 入点 设计 全部 类型 的 开关 电源 供应品. 这 片上 +5.1v
埋 齐纳 参考 是 已修整 至 ±0.75% 和 这 输入 共模 范围
的 这 错误 放大器 包括 这 参考 电压, 消除 外部 resis-
活动范围. 一个 同步 输入 至 这 振荡器 允许 多个 单位 至 是 奴隶 或 一个 单独
单位 至 是 已同步 至 一个 外部 系统 时钟. 一个 单独 电阻 之间
这 ct 和 这 放电 接线端子 提供 一个 宽 范围 的 死了 时间 调整-
门特. 这些 设备 也 功能 内置 软启动 电路 与 仅 一个 外部
计时 电容器 必填项. 一个 停机 终端 控件 两者都有 这 软启动 电路-
ry 和 这 输出 阶段, 提供 瞬时 转弯 关 通过 这 pwm
门闩 与 脉冲 停机, 作为 井 作为 软启动 回收 与 更长 停机
命令. 这些 功能 是 也 受控 由 一个 欠压 上锁
哪个 保持 这 产出 关 和 这 软启动 电容器 已卸除 用于 sub-也没有-
《仲裁示范法》 输入 电压. 这个 上锁 电路 包括 大约 500mv 的 hys-
teresis 用于 无抖动 操作. 另一个 功能 的 这些 pwm 电路 是 一个 门闩
以下内容 这 比较器. 一次 一个 pwm 脉冲 有 被 已终止 用于 任何 雷亚尔-
儿子, 这 产出 将 保持 关 用于 这 持续时间 的 这 期间. 这 门闩 是 重置
与 每个 时钟 脉冲. 这 输出 阶段 是 图腾柱 设计 有能力 的
采购 或 下沉 入点 超额 的 200ma. 这 uc1525b 输出 舞台 特点
也没有 逻辑, 给予 一个 低 输出 用于 一个 关 州. 这 uc1527b 利用 或
逻辑 哪个 结果 入点 一个 高 输出 水平 当 关.
7/95
块 图表
udg-95055
