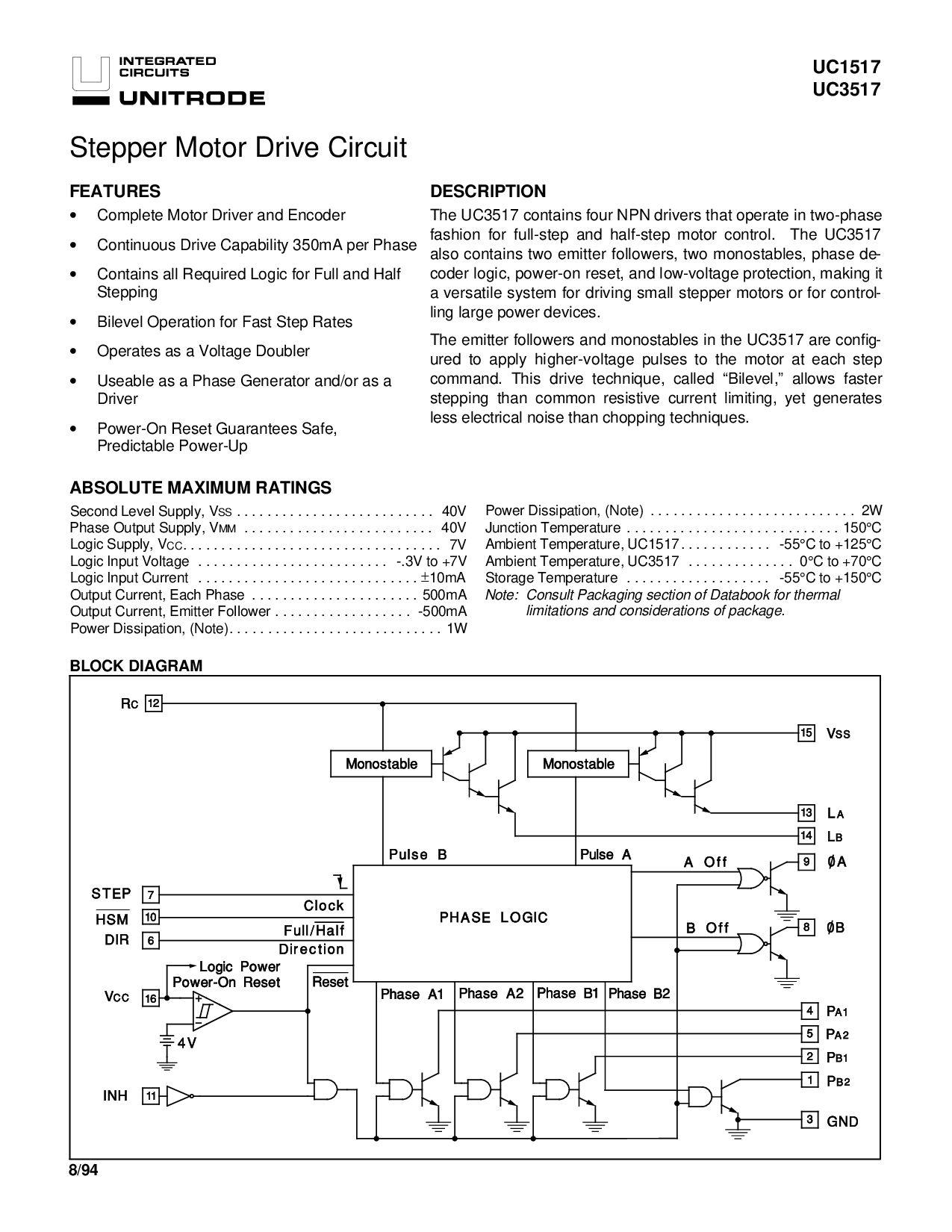

8/94
stepper 电机 驱动器 电路
UC1517
UC3517
绝对 最大值 额定值
第二 水平 供应, v
ss
. . . . . . . . . . . . . . . . . . . . . . . . . . 40V
相位 输出 供应, v
mm
. . . . . . . . . . . . . . . . . . . . . . . . . 40V
逻辑 供应, v
抄送
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7V
逻辑 输入 电压 . . . . . . . . . . . . . . . . . . . . . . . . . -.3v 至 +7v
逻辑 输入 电流 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
±
10mA
输出 电流, 每个 相位 . . . . . . . . . . . . . . . . . . . . . .500mA
输出 电流, 发射器 跟随者. . . . . . . . . . . . . . . . . . -500ma
电源 耗散, (备注). . . . . . . . . . . . . . . . . . . . . . . . . . . . 1W
电源 耗散, (备注) . . . . . . . . . . . . . . . . . . . . . . . . . . . 2W
接合点 温度 . . . . . . . . . . . . . . . . . . . . . . . . . . . .150°C
环境 温度, uc1517 . . . . . . . . . . . . -55°c 至 +125°c
环境 温度, uc3517 . . . . . . . . . . . . . . 0°c 至 +70°c
存储 温度 . . . . . . . . . . . . . . . . . . . -55°c 至 +150°c
备注: 咨询 包装 截面 的 数据手册 用于 热
限制 和 注意事项 的 包装.
块 图表
特点
•
完成 电机 驾驶员 和 编码器
•
连续 驱动器 能力 350ma 按 相位
•
包含 全部 必填项 逻辑 用于 已满 和 一半
步进
•
bilevel 操作 用于 快 步骤 费率
•
操作 作为 一个 电压 加强肋
•
可用 作为 一个 相位 发电机 和/或 作为 一个
驾驶员
•
通电 重置 保证 安全,
可预测 通电
描述
这 uc3517 包含 四 npn 驱动程序 那 操作 入点 两相
时尚 用于 已满-步骤 和 一半-步骤 电机 控制. 这UC3517
也 包含 两个 发射器 追随者, 两个 monostables, 相位 de-
编码器 逻辑, 通电 重置, 和 低电压 保护, 制作 它
一个 多才多艺 系统 用于 驾驶 小 stepper 电机 或 用于 控制-
凌 大型 电源 设备.
这 发射器 追随者 和 monostables 入点 这 uc3517 是 配置-
已确定 至 应用 更高的电压 脉冲 至 这 电机 在 每个 步骤
命令. 这个 驱动器 技术, 被称为 “bilevel,” 允许 更快
步进 比 普通 电阻 电流 限制, 然而 生成
较少 电气 噪声 比 切碎 技术.
