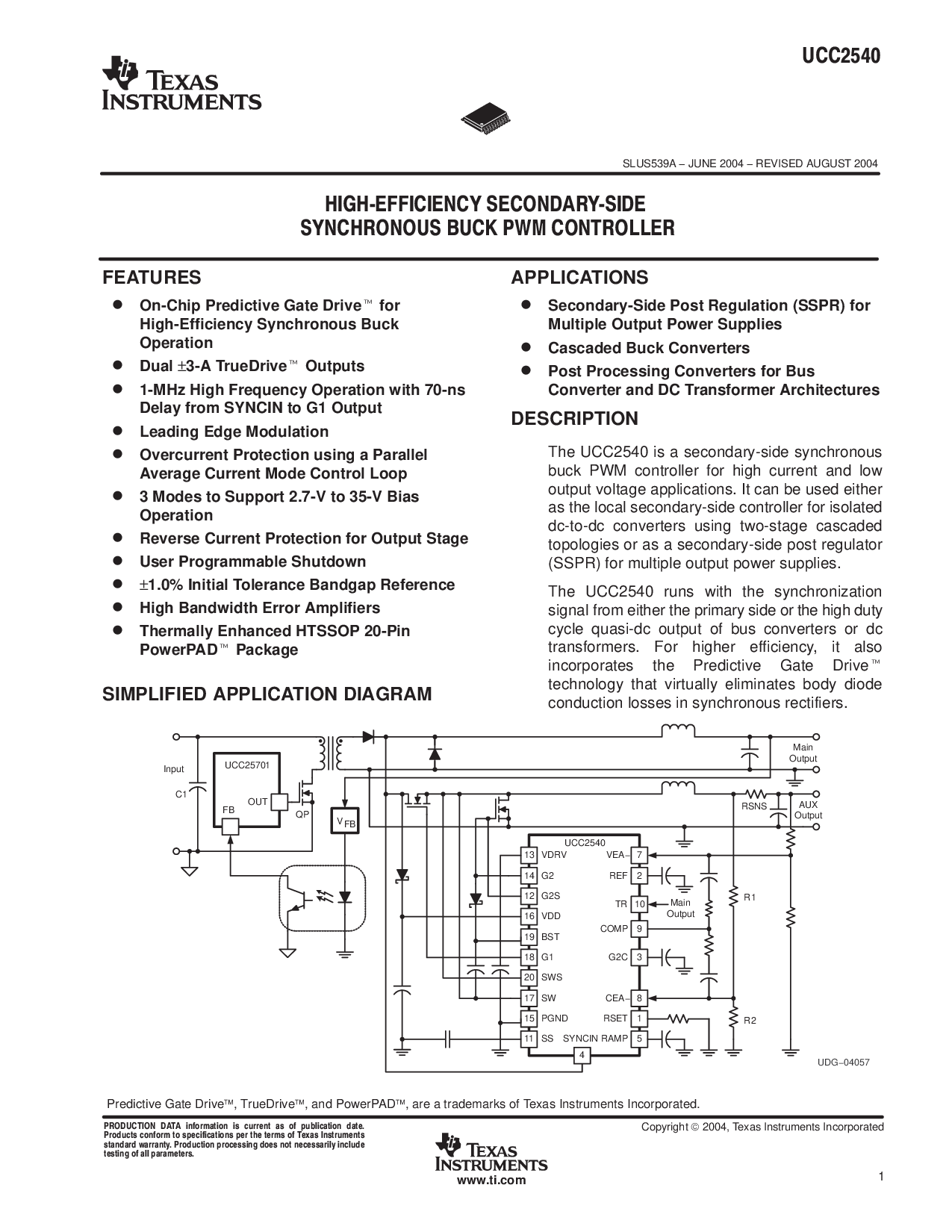

slus539a −六月 2004 − 修订 8月 2004
1
www.ti.com
特点
片上 predictive 闸门 驱动器
用于
高效率 同步 降压
操作
双
±
3-一个 truedrive
产出
1-mhz 高 频率 操作 与 70-ns
延迟 从 syncin 至 g1 输出
领先 边缘 调制
过流 保护 使用 一个 平行
平均值 电流 模式 控制 回路
3 模式 至 支持 2.7-v 至 35-v 偏差
操作
反向 电流 保护 用于 输出 舞台
用户 可编程 停机
±
1.0% 初始 公差 带隙 参考
高 带宽 错误 放大器
热 增强型 htssop 20-管脚
PowerPAD
包装
简化 应用程序 图表
应用程序
二次侧 post 法规 (sspr) 用于
多个 输出 电源 供应品
级联 降压 转换器
post 加工 转换器 用于 总线
变频器 和 直流 变压器 体系结构
描述
这 ucc2540 是 一个 二次侧 同步
降压 pwm 控制器 用于 高 电流 和 低
输出 电压 应用程序. 它 可以 是 已使用 要么
作为 这 本地 二次侧 控制器 用于 隔离
直流到直流 转换器 使用 两阶段 级联
拓扑 或 作为 一个 二次侧 post 调节器
(sspr) 用于 多个 输出 电源 供应品.
这 ucc2540 运行 与 这 同步
信号从 要么 这主要 侧面或 这 高 职责
循环 准-直流 输出 的 总线 转换器 或 直流
变压器. 用于 较高 效率, 它 也
包含 这 predictive 闸门 驱动器
技术 那 几乎 消除 车身 二极管
传导 损失 入点 同步 整流器.
UDG−04057
v
fb
C1
出点
输入
QP
主
输出
fb
UCC25701
13
14
12
16
7
2
VEA−
参考
VDRV
G2
G2S
VDD
UCC2540
19
18
20
17
9
3
8
比较
G2C
CEA−
BST
G1
SWS
软件
15
11
1
5
RSET
坡道
PGND
ss
4
SYNCIN
R1
R2
RSNS
辅助
输出
10TR
主
输出
版权
2004, 德州 仪器仪表 股份公司
predictive 闸门 驱动器
, truedrive
, 和 powerpad
, 是 一个 商标 的 德州 仪器仪表 股份公司.
: 点此下载
