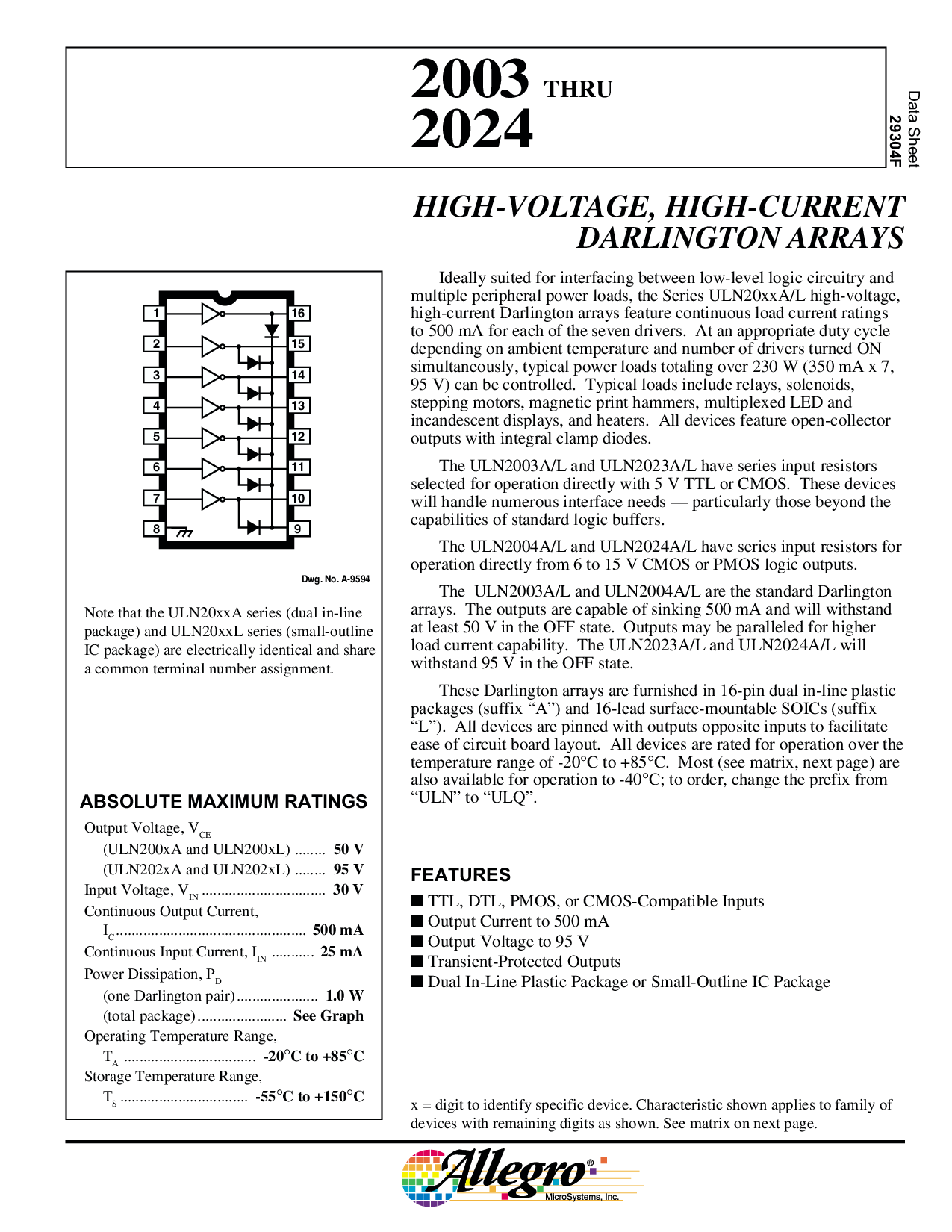

2003
直通
2024
x = 数字 至 识别 具体 设备. 特性 显示 适用 至 家庭 的
设备 与 剩余 数字 作为 显示. 请参见 矩阵 开启 下一个 第页.
数据 工作表
29304F
理想情况下 适合 用于 接口 之间 低水平 逻辑 电路 和
多个 外围设备 电源 荷载, 这 系列 uln20xxa/l 高-电压,
高电流 darlington 阵列 功能 连续 荷载 电流 额定值
至 500 ma 用于 每个 的 这 七 驱动程序. 在 一个 适当的 职责 循环
取决于 开启 环境 温度 和 号码 的 驱动程序 翻转 开启
同时, 典型 电源 荷载 totaling 结束 230 w (350 ma x 7,
95 v) 可以 是 受控. 典型 荷载 包括 继电器, solenoids,
步进 电机, 磁性 打印 hammers, 多路复用 led指示灯 和
incandescent 显示器, 和 heaters. 全部 设备 功能 集电极开路
产出 与 积分 卡箍 二极管.
这 uln2003a/l 和 uln2023a/l 有 系列 输入 电阻
已选择 用于 操作 直接 与 5 v ttl 或 cmos. 这些 设备
将 手柄 众多 接口 需要 — 特别是 那些 超越 这
能力 的 标准 逻辑 缓冲区.
这 uln2004a/l 和 uln2024a/l 有 系列 输入 电阻 用于
操作 直接 从 6 至 15 v cmos 或 pmos 逻辑 产出.
这 uln2003a/l 和 uln2004a/l 是 这 标准 darlington
阵列. 这 产出 是 有能力 的 下沉 500 ma 和 将 承受
在 最小 50 v 入点 这 关 州. 产出 将 是 平行 用于 较高
荷载 电流 能力. 这 uln2023a/l 和 uln2024a/l 将
承受 95 v 入点 这 关 州.
这些 darlington 阵列 是 提供的 入点 16-管脚 双 在线 塑料
软件包 (后缀 “a”) 和 16-铅 表面-可安装 soics (suffix
“l”). 全部 设备 是 固定 与 产出 对面 输入 至 促进
轻松 的 电路 板 布局. 全部 设备 是 额定 用于 操作 结束 这
温度 范围 的 -20
°
c 至 +85
°
c. 大多数 (请参见 矩阵, 下一个 第页) 是
也 可用 用于 操作 至 -40
°
c; 至 订单, 变更 这 前缀 从
“uln” 至 “ulq”.
特点
■
ttl, dtl, pmos, 或 cmos-兼容 输入
■
输出 电流 至 500 ma
■
输出 电压 至 95 v
■
瞬态-保护 产出
■
双 在线 塑料 包装 或 小轮廓 集成电路 包装
高-电压, 高电流
darlington 阵列
dwg. 否. 一个-9594
16
15
14
13
12
611
710
89
1
2
3
4
5
备注 那 这 uln20xxa 系列 (双 在线
包装) 和 uln20xxl 系列 (小-大纲
集成电路 包装) 是 电气 相同 和 分享
一个 普通 终端 号码 分配.
绝对 最大值 额定值
输出 电压, v
ce
(uln200xa 和 uln200xl) ........
50 v
(uln202xa 和 uln202xl) ........
95 v
输入 电压, v
入点
................................
30 v
连续 输出 电流,
我
c
.................................................
500 ma
连续 输入 电流, 我
入点
...........
25 ma
电源 耗散, p
d
(一个 darlington 对).....................
1.0 w
(合计 包装).......................
请参见 图
操作 温度 范围,
t
一个
..................................
-20
°
c 至 +85
°
c
存储 温度 范围,
t
s
.................................
-55
°
c 至 +150
°
c
