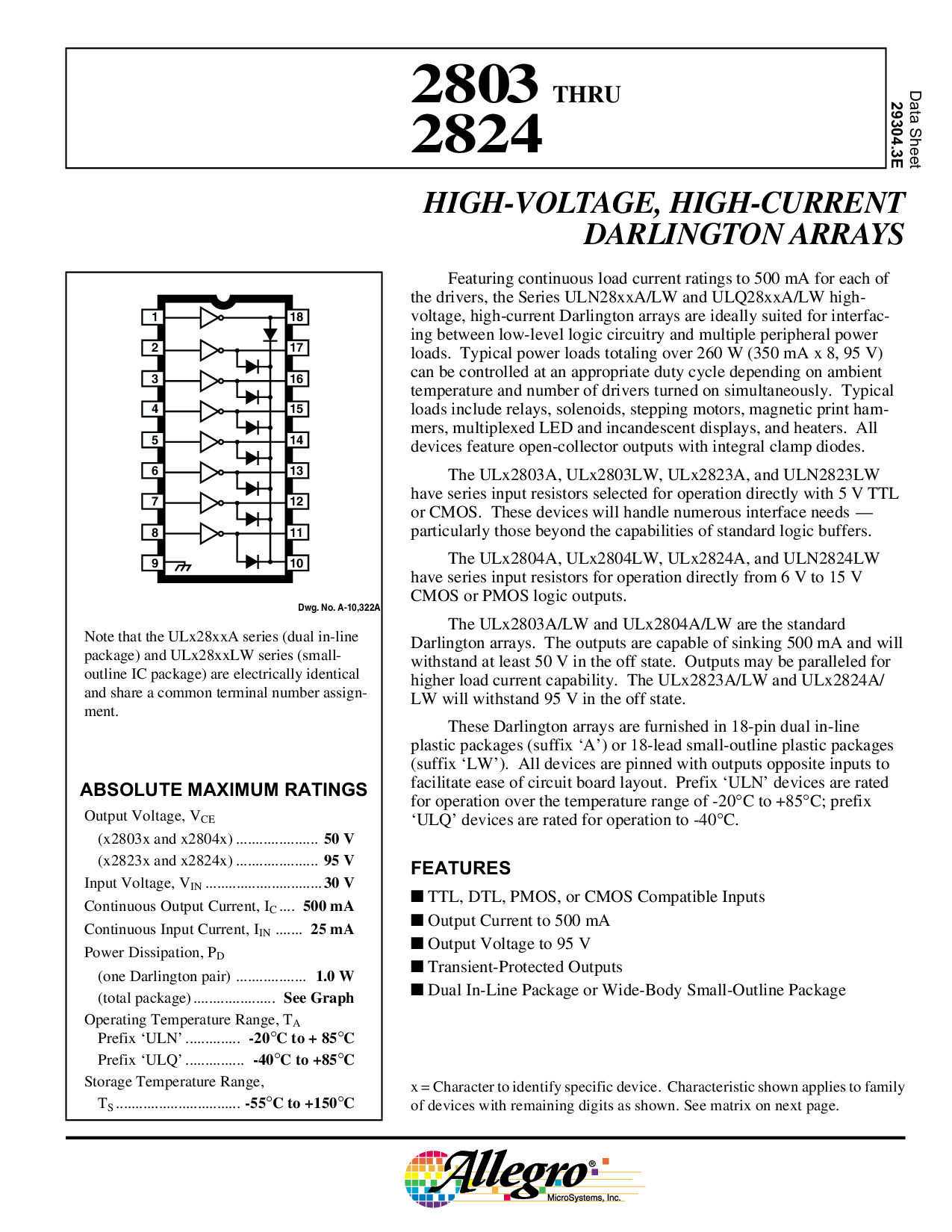

高-电压, 高电流
darlington 阵列
特点
■
ttl, dtl, pmos, 或 cmos 兼容 输入
■
输出 电流 至 500 ma
■
输出 电压 至 95 v
■
瞬态-保护 产出
■
双 在线 包装 或 宽-车身 小轮廓 包装
数据 工作表
29304.3e
特色 连续 荷载 电流 额定值 至 500 ma 用于 每个 的
这 驱动程序, 这 系列 uln28xxa/lw 和 ulq28xxa/lw 高-
电压, 高电流 darlington 阵列 是 理想情况下 适合 用于 interfac-
ing 之间 低水平 逻辑 电路 和 多个 外围设备 电源
荷载. 典型 电源 荷载 totaling 结束 260 w (350 ma x 8, 95 v)
可以 是 受控 在 一个 适当的 职责 循环 取决于 开启 环境
温度 和 号码 的 驱动程序 翻转 开启 同时. 典型
荷载 包括 继电器, solenoids, 步进 电机, 磁性 打印 ham-
市面汇率, 多路复用 led指示灯 和 incandescent 显示器, 和 heaters. 全部
设备 功能 集电极开路 产出 与 积分 卡箍 二极管.
这 ulx2803a, ulx2803lw, ulx2823a, 和 uln2823lw
有 系列 输入 电阻 已选择 用于 操作 直接 与 5 v ttl
或 cmos. 这些 设备 将 手柄 众多 接口 需要—
特别是 那些 超越 这 能力 的 标准 逻辑 缓冲区.
这 ulx2804a, ulx2804lw, ulx2824a, 和 uln2824lw
有 系列 输入 电阻 用于 操作 直接 从 6 v 至 15 v
cmos 或 pmos 逻辑 产出.
这 ulx2803a/lw 和 ulx2804a/lw 是 这 标准
darlington 阵列. 这 产出 是 有能力 的 下沉 500 ma 和 将
承受 在 最小 50 v 入点 这 关 州. 产出 将 是 平行 用于
较高 荷载 电流 能力. 这 ulx2823a/lw 和 ulx2824a/
lw 将 承受 95 v 入点 这 关 州.
这些 darlington 阵列 是 提供的 入点 18-管脚 双 在线
塑料 软件包 (后缀 ‘a’) 或 18-铅 小轮廓 塑料 软件包
(后缀 ‘lw’). 全部 设备 是 固定 与 产出 对面 输入 至
促进 轻松 的 电路 板 布局. 前缀 ‘uln’ 设备 是 额定
用于 操作 结束 这 温度 范围 的 -20
°
c 至 +85
°
c; 前缀
‘ulq’ 设备 是 额定 用于 操作 至 -40
°
c.
x = 字符 至 识别 具体 设备. 特性 显示 适用 至 家庭
的 设备 与 剩余 数字 作为 显示. 请参见 矩阵 开启 下一个 第页.
2803
直通
2824
18
17
15
14
13
712
811
910
1
2
4
5
6
dwg. 否. 一个-10,322a
163
绝对 最大值 额定值
输出 电压, v
ce
(x2803x 和 x2804x) .....................
50 v
(x2823x 和 x2824x) .....................
95 v
输入 电压, v
入点
..............................
30 v
连续 输出 电流, 我
c
....
500 ma
连续 输入 电流, 我
入点
.......
25 ma
电源 耗散, p
d
(一个 darlington 对) ..................
1.0 w
(合计 包装).....................
请参见 图
操作 温度 范围, t
一个
前缀 ‘uln’ ..............
-20
°
c 至 + 85
°
c
前缀 ‘ulq’ ...............
-40
°
c 至 +85
°
c
存储 温度 范围,
t
s
................................
-55
°
c 至 +150
°
c
备注 那 这 ulx28xxa 系列 (双 在线
包装) 和 ulx28xxlw 系列 (小-
大纲 集成电路 包装) 是 电气 相同
和 分享 一个 普通 终端 号码 分配-
门特.
