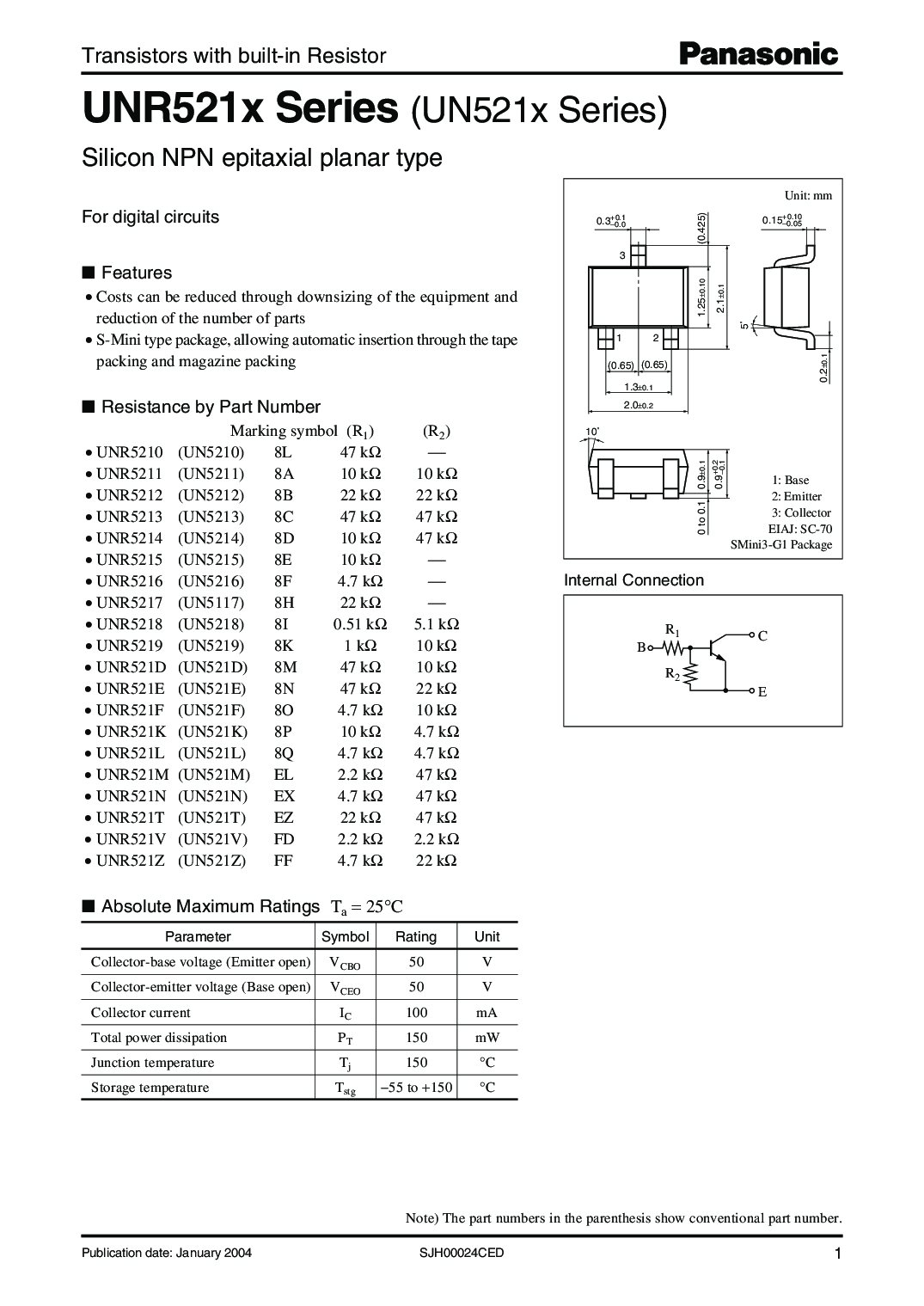

晶体管 与 内置 电阻
1
出版物 日期: january 2004 SJH00024CED
unr521x 系列
(un521x 系列)
硅 npn 外延 平面 类型
用于 数字 电路
■
特点
•
费用 可以 是 减少 通过 downsizing 的 这 设备 和
减少 的 这 号码 的 零件
•
s-迷你 类型 包装, 允许 自动 插入 通过 这 胶带
填料 和 杂志 填料
■
电阻 由 零件 号码
标记 符号 (右
1
)(右
2
)
•
UNR5210 (un5210) 8L 47 k
Ω
•
UNR5211 (un5211) 8A 10 k
Ω
10 k
Ω
•
UNR5212 (un5212) 8B 22 k
Ω
22 k
Ω
•
UNR5213 (un5213) 8C 47 k
Ω
47 k
Ω
•
UNR5214 (un5214) 8D 10 k
Ω
47 k
Ω
•
UNR5215 (un5215) 8E 10 k
Ω
•
UNR5216 (un5216) 8F 4.7 k
Ω
•
UNR5217 (un5117) 8H 22 k
Ω
•
UNR5218 (un5218) 8I 0.51 k
Ω
5.1 k
Ω
•
UNR5219 (un5219) 8K 1 k
Ω
10 k
Ω
•
UNR521D (un521d) 8M 47 k
Ω
10 k
Ω
•
UNR521E (un521e) 8N 47 k
Ω
22 k
Ω
•
UNR521F (un521f) 8O 4.7 k
Ω
10 k
Ω
•
UNR521K (un521k) 8P 10 k
Ω
4.7 k
Ω
•
UNR521L (un521l) 8Q 4.7 k
Ω
4.7 k
Ω
•
UNR521M (un521m) el 2.2 k
Ω
47 k
Ω
•
UNR521N (un521n) ex 4.7 k
Ω
47 k
Ω
•
UNR521T (un521t) EZ 22 k
Ω
47 k
Ω
•
UNR521V (un521v) FD 2.2 k
Ω
2.2 k
Ω
•
UNR521Z (un521z) ff 4.7 k
Ω
22 k
Ω
■
绝对 最大值 额定值
t
一个
=
25
°
c
备注) 这 零件 编号 入点 这 括号 显示 常规 零件 号码.
内部 连接
单位: mm
1: 底座
2: 发射器
3: 收集器
eiaj: sc-70
smini3-g1 包装
B
右
1
右
2
c
e?
2.1
±
0.1
1.3
±
0.1
0.3
+0.1
–0.0
2.0
±
0.2
1.25
±
0.10
(0.425)
1
3
2
(0.65)
(0.65)
0.2
±
0.1
0.9
±
0.1
0 至 0.1
0.9
+0.2
–0.1
0.15
+0.10
–0.05
5˚
10˚
参数 符号 评级 单位
收集器-底座 电压 (发射器 打开) v
CBO
50 v
集电极-发射极 电压 (底座 打开) v
CEO
50 v
收集器 电流 我
c
100 ma
合计 电源 耗散 p
t
150 mW
接合点 温度 t
j
150
°
c
存储 温度 t
stg
−
55 至
+
150
°
c
