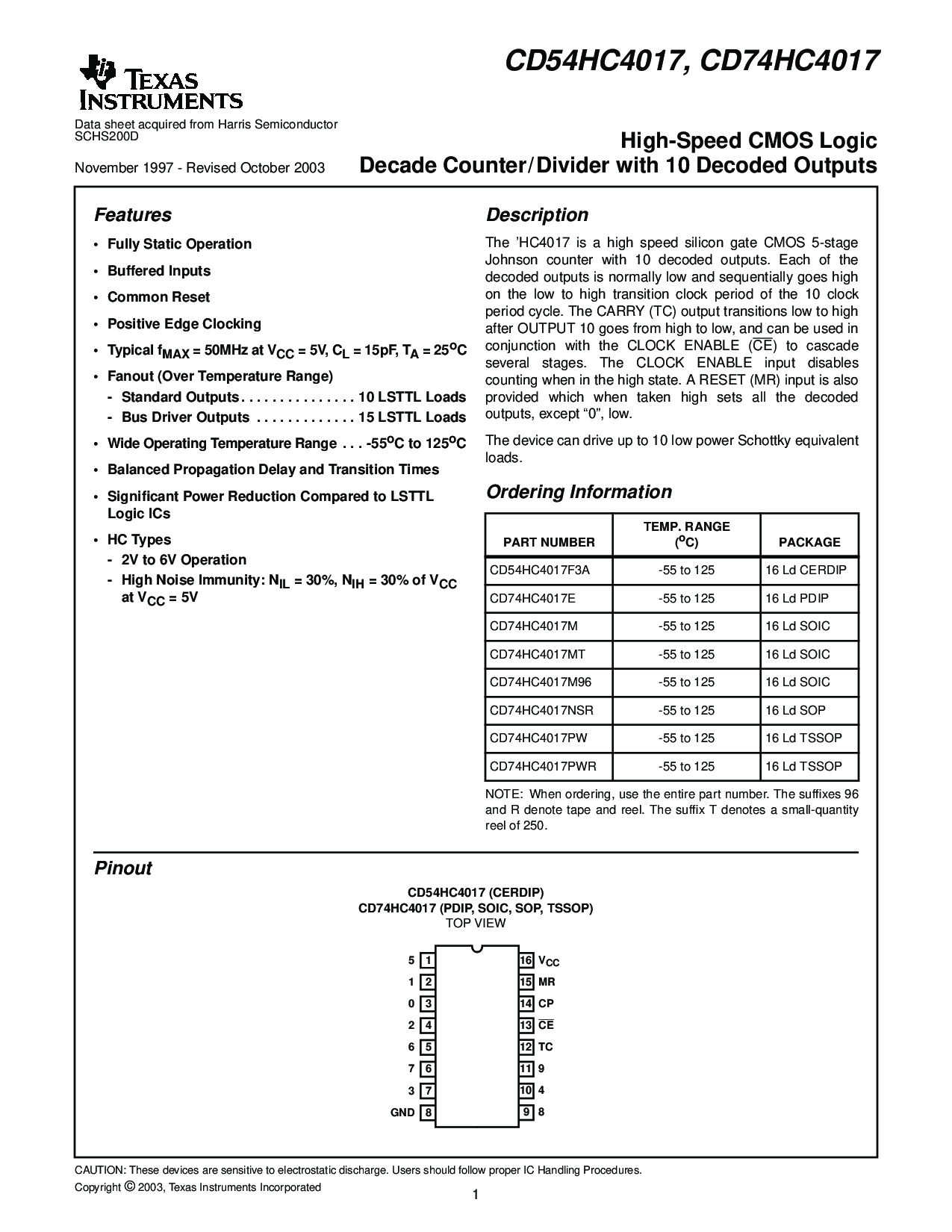

数据 工作表 获得 从 harris 半导体
SCHS200D
特点
• 完全 静态 操作
• 缓冲 输入
• 普通 重置
• 正 边缘 时钟
• 典型 f
最大值
= 50MHz 在 v
抄送
=5v,c
l
= 15pf, t
一个
=25
o
c
• 扇出 (结束 温度 范围)
- 标准 产出 . . . . . . . . . . . . . . . 10 lsttl 荷载
- 总线 驾驶员 产出 . . . . . . . . . . . . . 15 lsttl 荷载
• 宽 操作 温度 范围 . . . -55
o
c 至 125
o
c
• 平衡式 传播 延迟 和 过渡 次
• Signi 电源 减少 比较 至 lsttl
逻辑 ics
• hc 类型
- 2v 至 6v 操作
- 高 噪声 免疫: n
il
= 30%, n
ih
= 30% 的 v
抄送
在 v
抄送
= 5v
描述
这 ’HC4017 是 一个 高 速度 硅 闸门 CMOS 5-舞台
Johnson 计数器 与 10 已解码 产出. 每个 的 这
已解码 产出 是 正常情况下 低 和 按顺序 去 高
开启 这 低 至 高 过渡 时钟 期间 的 这 10 时钟
期间 循环. 这 进位 (tc) 输出 过渡 低 至 高
之后 输出 10 去 从 高 至 低, 和 可以 是 已使用 入点
连接词 与 这 时钟 启用 (
ce) 至 级联
几个 阶段. 这 时钟 启用 输入 禁用
计数 当 入点 这 高 州. 一个 重置 (mr) 输入 是 也
提供 哪个 当 已拍摄 高 集 全部 这 已解码
产出, 除了 “0”, 低.
这 设备 可以 驱动器 向上 至 10 低 电源 肖特基 等效
荷载.
引出线
cd54hc4017 (cerdip)
cd74hc4017 (pdip, soic, sop, tssop)
顶部 查看
订购 信息
零件 号码
温度 范围
(
o
c) 包装
CD54HC4017F3A -55 至 125 16 ld cerdip
CD74HC4017E -55 至 125 16 ld pdip
CD74HC4017M -55 至 125 16 ld soic
CD74HC4017MT -55 至 125 16 ld soic
CD74HC4017M96 -55 至 125 16 ld soic
CD74HC4017NSR -55 至 125 16 ld sop
CD74HC4017PW -55 至 125 16 ld tssop
CD74HC4017PWR -55 至 125 16 ld tssop
备注: 当 订购, 使用 这 整个 零件 号码. 这 suffixes 96
和 右 表示 胶带 和 卷轴. 这 suffix t 表示 一个 小批量
卷轴 的 250.
14
15
16
9
13
12
11
10
1
2
3
4
5
7
6
8
5
1
0
2
6
7
地
3
v
抄送
cp
ce
tc
9
4
8
MR
十一月 1997 - 修订 october 2003
注意事项: 这些 设备 是 敏感 至 静电 放电. 用户 应该 跟着 适当的 集成电路 搬运 程序.
版权
©
2003, 德州 仪器仪表 股份公司
cd54hc4017, cd74hc4017
高速 cmos 逻辑
十年 计数器/分隔器 与 10 已解码 产出
