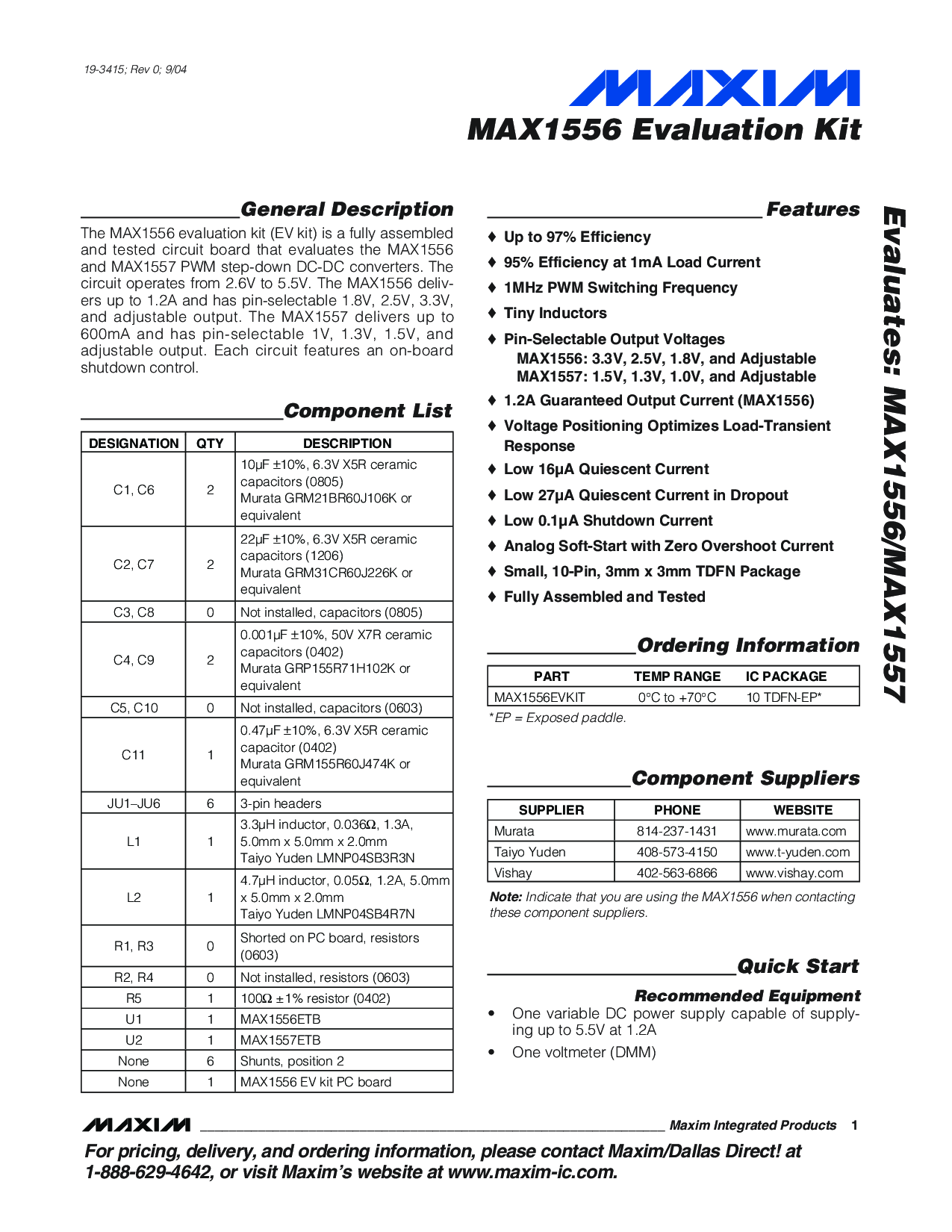

概述 描述
这 max1556 评价 工具包 (电动汽车 工具包) 是 一个 完全 已装配
和 已测试 电路 板 那 评估 这 max1556
和 max1557 pwm 降压 直流-直流 转换器. 这
电路 操作 从 2.6v 至 5.5v. 这 max1556 deliv-
ers 向上 至 1.2a 和 有 引脚可选 1.8v, 2.5v, 3.3v,
和 可调 输出. 这 max1557 交付 向上 至
600ma 和 有 引脚可选 1v, 1.3v, 1.5v, 和
可调 输出. 每个 电路 特点 一个 车载
停机 控制.
特点
♦
向上 至 97% 效率
♦
95% 效率 在 1ma 荷载 电流
♦
1mhz pwm 开关 频率
♦
微小的 电感器
♦
引脚可选 输出 电压
max1556: 3.3v, 2.5v, 1.8v, 和 可调
max1557: 1.5v, 1.3v, 1.0v, 和 可调
♦
1.2a 保证 输出 电流 (max1556)
♦
电压 定位 优化 负载-瞬态
响应
♦
低 16µa 静态 电流
♦
低 27µa 静态 电流 入点 辍学
♦
低 0.1µa 停机 电流
♦
模拟 软启动 与 零 过冲 电流
♦
小, 10-管脚, 3mm x 3mm tdfn 包装
♦
完全 已装配 和 已测试
评估: max1556/max1557
max1556 评价 工具包
________________________________________________________________
马克西姆 综合 产品
1
19-3415; rev 0; 9/04
组件 列表
用于 定价, 交货, 和 订购 信息, 请 联系人 马克西姆/达拉斯市 direct! 在
1-888-629-4642, 或参观 马克西姆’s 网站 在 www.马克西姆-集成电路.com.
订购 信息
组件 供应商
备注:
指示 那 你 是 使用 这 max1556 当 联系
这些 组件 供应商.
*
ep = 暴露 拨片.
名称 数量 描述
c1, c6 2
10µF
±
10%, 6.3v x5r 陶瓷
电容器 (0805)
村田 grm21br60j106k 或
等效
c2, c7 2
22µF
±
10%, 6.3v x5r 陶瓷
电容器 (1206)
村田 grm31cr60j226k 或
等效
c3, c8 0 不 已安装, 电容器 (0805)
c4, c9 2
0.001µf
±
10%, 50v x7r 陶瓷
电容器 (0402)
村田 grp155r71h102k 或
等效
c5, c10 0 不 已安装, 电容器 (0603)
C11 1
0.47µf
±
10%, 6.3v x5r 陶瓷
电容器 (0402)
村田 grm155r60j474k 或
等效
JU1–JU6 6 3-管脚 标题
L1 1
3.3µh 电感器, 0.036
Ω
, 1.3a,
5.0mm x 5.0mm x 2.0mm
taiyo yuden lmnp04sb3r3n
L2 1
4.7µh 电感器, 0.05
Ω
, 1.2a, 5.0mm
x 5.0mm x 2.0mm
taiyo yuden lmnp04sb4r7n
r1, r3 0
短路 开启 pc 板, 电阻
(0603)
r2, r4 0 不 已安装, 电阻 (0603)
R5 1 100
Ω
±1% 电阻 (0402)
U1 1 MAX1556ETB
U2 1 MAX1557ETB
无 6 分流, 位置 2
无 1 max1556 电动汽车 工具包 pc 板
供应商 电话 网站
村田 814-237-1431 www.村田.com
taiyo yuden 408-573-4150 www.t-yuden.com
vishay 402-563-6866 www.vishay.com
零件 温度 范围 集成电路 包装
MAX1556EVKIT 0
°
c 至 +70
°
c 10 tdfn-ep*
快速 开始
推荐 设备
• 一个 变量 直流 电源 供应 有能力 的 供应-
ing 向上 至 5.5v 在 1.2a
• 一个 电压表 (dmm)
