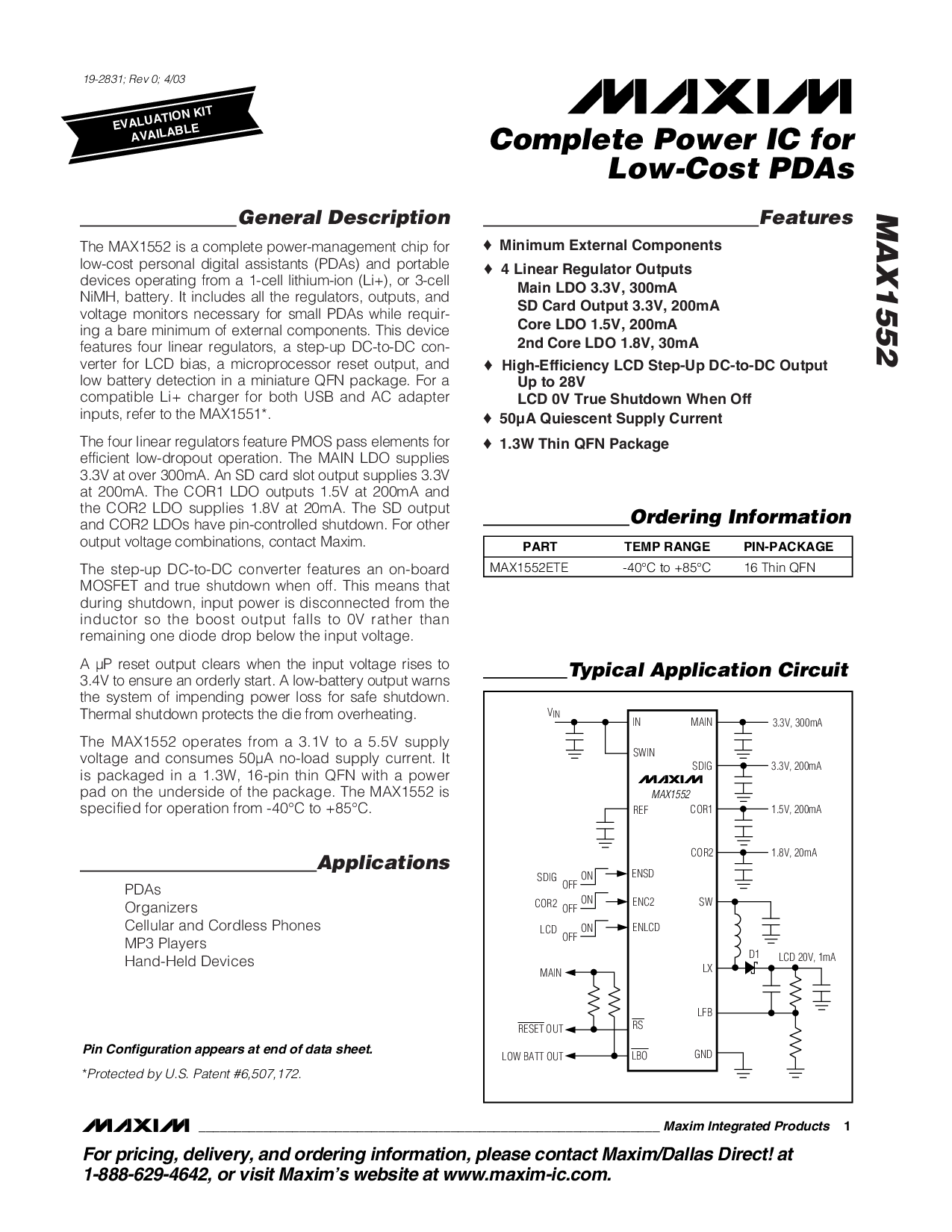

概述 描述
这 max1552 是 一个 完成 电源管理 芯片 用于
低成本 个人 数字 助理 (pdas) 和 便携式
设备 操作 从 一个 1-细胞 锂离子 (li+), 或 3-细胞
nimh, 蓄电池. 它 包括 全部 这 调节器, 产出, 和
电压 显示器 必要的 用于 小 pdas 同时 请求-
ing 一个 裸露的 最小值 的 外部 组件. 这个 设备
特点 四 线性 调节器, 一个 升压 直流到直流 con-
verter 用于 lcd 偏差, 一个 微处理器 重置 输出, 和
低 蓄电池 检测 入点 一个 微型 qfn 包装. 用于 一个
兼容 li+ 充电器 用于 两者都有 usb 和 交流电 适配器
输入, 参考 至 这 max1551*.
这 四 线性 调节器 功能 pmos 通过 元素 用于
高效 低压差 操作. 这 主 ldo 供应品
3.3v 在 结束 300ma. 一个 sd 卡片 插槽 输出 供应品 3.3v
在 200ma. 这 cor1 ldo 产出 1.5v 在 200ma 和
这 cor2 ldo 供应品 1.8v 在 20ma. 这 sd 输出
和 cor2 ldos 有 引脚控制 停机. 用于 其他
输出 电压 组合, 联系人 马克西姆.
这 升压 直流到直流 变频器 特点 一个 车载
场效应晶体管 和 真 停机 当 关. 这个 手段 那
期间 停机, 输入 电源 是 已断开连接 从 这
电感器 所以 这 增压 输出 瀑布 至 0v 而是 比
剩余 一个 二极管 掉落 下面 这 输入 电压.
一个 µp 重置 输出 清除 当 这 输入 电压 上升 至
3.4v 至 确保 一个 井然有序 开始. 一个 电池电量低 输出 警告
这 系统 的 即将发生 电源 损失 用于 安全 停机.
热 停机 保护 这 模具 从 过热.
这 max1552 操作 从 一个 3.1v 至 一个 5.5v 供应
电压 和 消耗 50µa 空载 供应 电流. 它
是 已打包 入点 一个 1.3w, 16-管脚 薄 qfn 与 一个 电源
衬垫 开启 这 底面 的 这 包装. 这 max1552 是
指定 用于 操作 从 -40°c 至 +85°c.
应用程序
PDAs
组织者
细胞 和 无绳 电话
mp3 玩家
手持 设备
特点
♦
最小值 外部 组件
♦
4 线性 调节器 产出
主 ldo 3.3v, 300ma
sd 卡片 输出 3.3v, 200ma
核心 ldo 1.5v, 200ma
2nd 核心 ldo 1.8v, 30ma
♦
高效率 lcd 升压 直流到直流 输出
向上 至 28v
lcd 0v 真 停机 当 关
♦
50µa 静态 供应 电流
♦
1.3w 薄 qfn 包装
MAX1552
完成 电源 集成电路 用于
低成本 pdas
________________________________________________________________
马克西姆 综合 产品
1
订购 信息
19-2831; rev 0; 4/03
用于 定价, 交货, 和 订购 信息, 请 联系人 马克西姆/达拉斯市 direct! 在
1-888-629-4642, 或 参观 马克西姆’s 网站 在 www.马克西姆-集成电路.com.
评价 工具包
可用
管脚 配置 出现 在 结束 的 数据 工作表.
零件 温度 范围 管脚-包装
MAX1552ETE -40
°
c 至 +85
°
c 16 薄 qfn
MAX1552
主
SDIG
软件
LX
LFB
地
LBO
入点
SWIN
参考
开启
关
v
入点
ENSD
3.3v, 300ma
3.3v, 200ma
1.5v, 200ma
1.8v, 20ma
D1
lcd 20v, 1ma
ENC2
ENLCD
重置 出点
低 电池 出点
rs
COR1
COR2
主
SDIG
COR2
LCD
开启
关
开启
关
典型 应用程序 电路
*
保护 由 u.s. 专利 #6,507,172.
