半导体 组件 行业, llc, 1999
二月, 2000 – rev. 0
1
出版物 订单 号码:
max1617/d

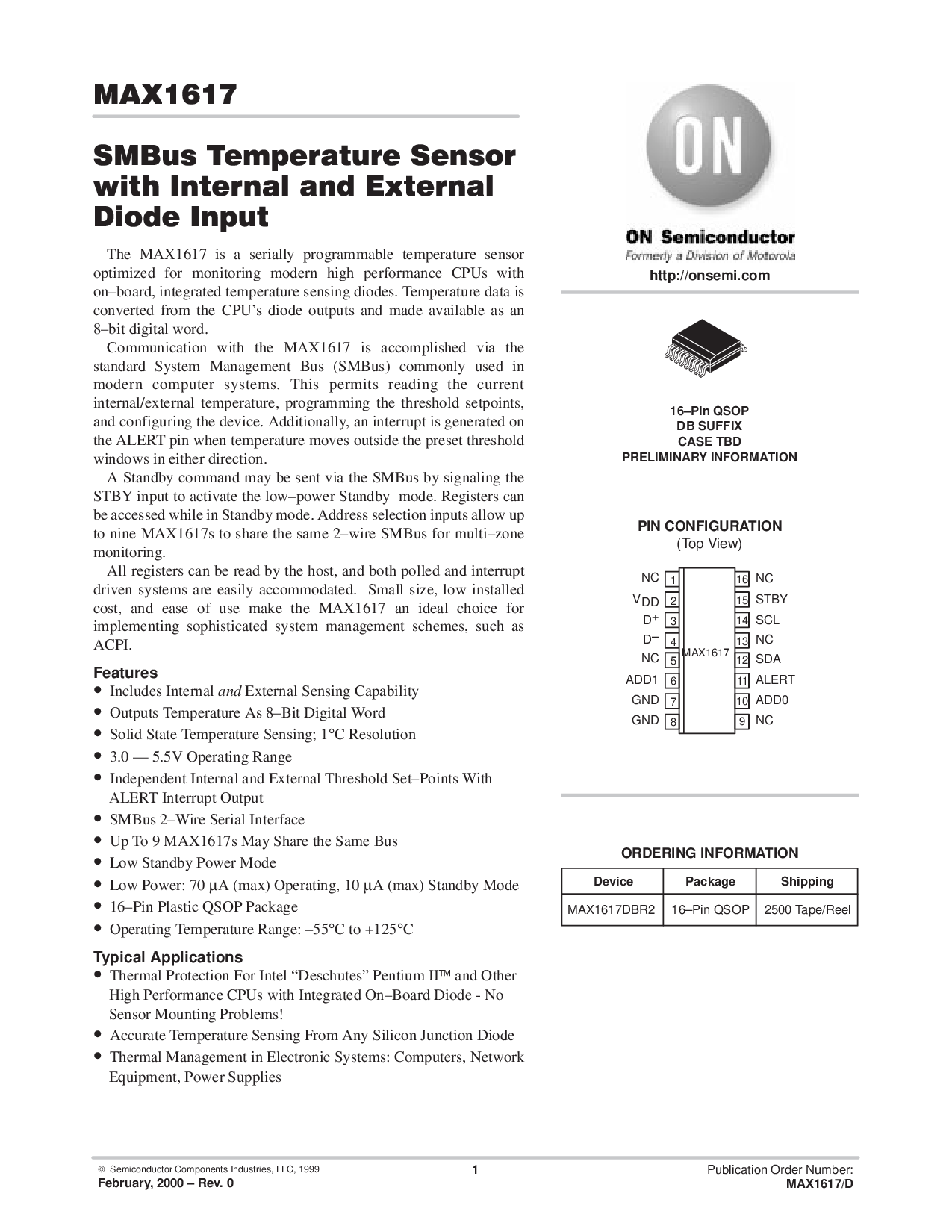

MAX1617
SMBus 温度 传感器
与 内部 和 外部
二极管 输入
这 max1617 是 一个 串行 可编程 温度 传感器
优化 用于 监测 现代 高 业绩 cpus 与
车载, 综合 温度 感应 二极管. 温度 数据 是
已转换 从 这 cpu’s 二极管 产出 和 制造 可用 作为 一个
8–bit 数字 字.
通信 与 这 max1617 是 已完成 通过 这
标准 系统 管理 总线 (smbus) 通常 已使用 入点
现代 计算机 系统. 这个 许可证 阅读 这 电流
内部/外部 温度, 编程 这 阈值 setpoints,
和 正在配置 这 设备. 另外, 一个 中断 是 已生成 开启
这 警报 管脚 当 温度 移动 外 这 预置 阈值
窗户 入点 要么 方向.
一个 备用 命令 将 是 已发送 通过 这 smbus 由 信令 这
stby 输入 至 激活 这 low–power 备用 模式. 寄存器 可以
是 已访问 同时 入点 备用 模式. 地址 选择 输入 允许 向上
至 九 max1617s 至 分享 这 相同 2–wire smbus 用于 multi–zone
监测.
全部 寄存器 可以 是 阅读 由 这 主机, 和 两者都有 已轮询 和 中断
驱动 系统 是 很容易 已容纳. 小 尺寸, 低 已安装
成本, 和 轻松 的 使用 制造 这 max1617 一个 理想 选择 用于
实施 复杂的 系统 管理 方案, 这样的 作为
acpi.
特点
•
包括 内部
和
外部 感应 能力
•
产出 温度 作为 8–bit 数字 字
•
固体 州 温度 感应; 1
°
c 分辨率
•
3.0 — 5.5v 操作 范围
•
独立 内部 和 外部 阈值 set–points 与
警报 中断 输出
•
smbus 2–wire 串行 接口
•
向上 至 9 max1617s 将 分享 这 相同 总线
•
低 备用 电源 模式
•
低 电源: 70
µ
一个 (最大值) 操作, 10
µ
一个 (最大值) 备用 模式
•
16–pin 塑料 qsop 包装
•
操作 温度 范围: –55
°
c 至 +125
°
c
典型 应用程序
•
热 保护 用于 英特尔 “deschutes” pentium 二
和 其他
高 业绩 cpus 与 综合 车载 二极管 - 否
传感器 安装 problems!
•
准确 温度 感应 从 任何 硅 接合点 二极管
•
热 管理 入点 电子 系统: 计算机, 网络
设备, 电源 供应品
16–pin qsop
db 后缀
案例 tbd
初步 信息
http://onsemi.com
管脚 配置
(顶部 查看)
设备 包装 装运
订购 信息
MAX1617DBR2 16–pin qsop 2500 胶带/卷轴
MAX1617
1
2
3
4
16
15
14
13
nc
v
dd
d
+
d
–
nc
STBY
scl
nc
5
6
7
8
12
11
10
9
nc
ADD1
地
地
SDA
警报
ADD0
nc
