名称 数量 描述
c10, c11 2
1µf, 6.3v x5r 陶瓷
电容器 (0603)
taiyo yuden jmk107bj105ka
j1, j2 0
不 已安装 范围 探头
连接器
j3, j4 2
bnc 连接器
一个/d 电子产品 580-002-00
ju1, ju2, ju4, ju5 4 3-管脚 标题
ju3, ju6 2 2-管脚 标题
l1, l2 2
4.1µh, 1.95a 屏蔽 电感器
sumida cdrh5d18-4r1nc
R1 1 43k
Ω
±
5% 电阻 (0805)
R2 1 150k
Ω
±
5% 电阻 (0805)
R3 1 20k
Ω
±
1% 电阻 (0805)
R4 1 100k
Ω
±
1% 电阻 (0805)
r5, r6, r7 3 51
Ω
±
5% 电阻 (0805)
U1 1 max1820zeub (10-管脚 µmax)
U2 1 max1821eub (10-管脚 µmax)
无 4 分流 (ju1–ju6)
无 1 max1820 pc 板
无 1 max1820 数据 工作表
无 1 max1820evkit 数据 工作表
概述 描述

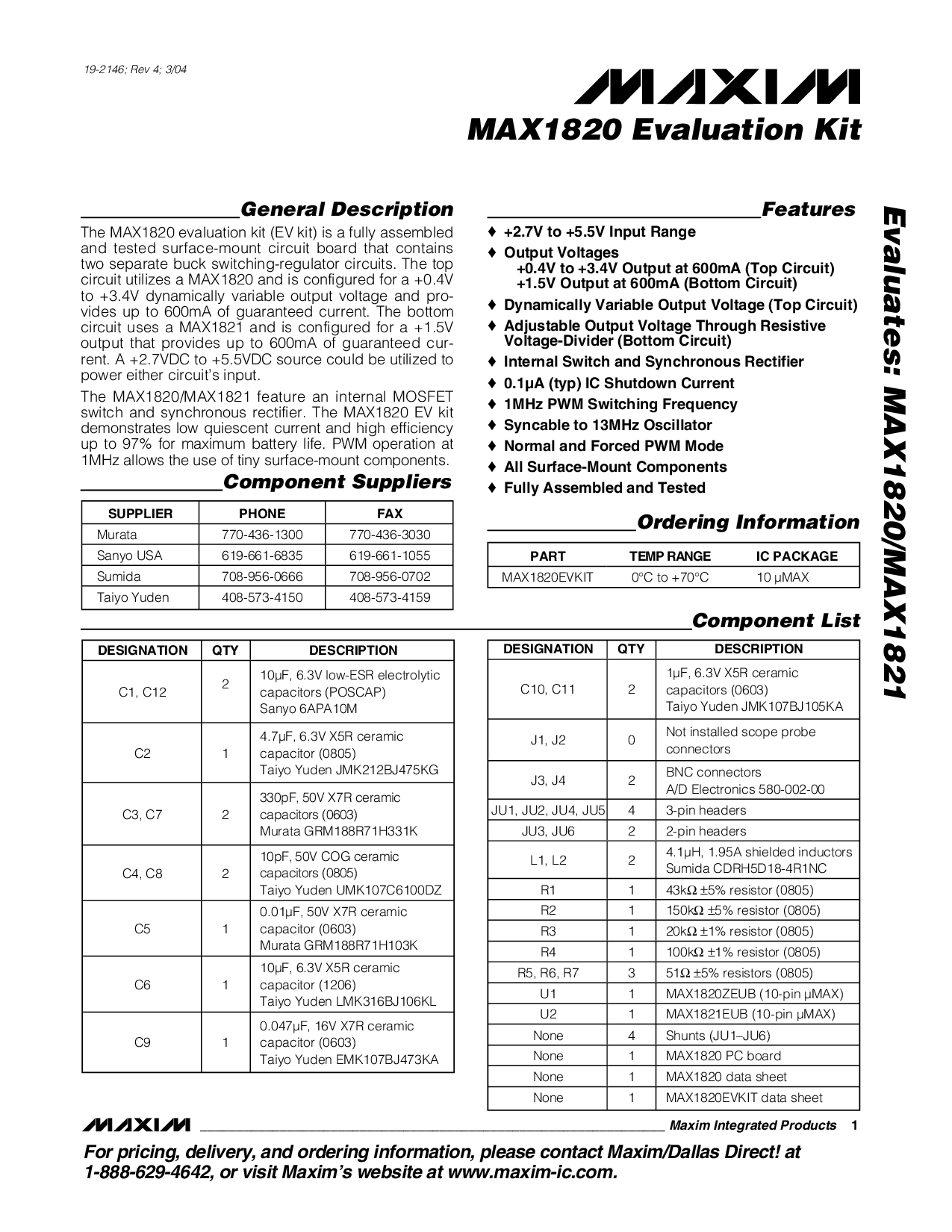

这 max1820 评价 工具包 (电动汽车 工具包) 是 一个 完全 已装配
和 已测试 表面贴装 电路 板 那 包含
两个 分开 降压 开关稳压器 电路. 这 顶部
电路 利用 一个 max1820 和 是 已配置 用于 一个 +0.4v
至 +3.4v 动态 变量 输出 电压 和 专业版-
vides 向上 至 600ma 的 保证 电流. 这 底部
电路 用途 一个 max1821 和 是 已配置 用于 一个 +1.5v
输出 那 提供 向上 至 600ma 的 保证 cur-
租金. 一个 +2.7vdc 至 +5.5vdc 来源 可以 是 已利用 至
电源 要么 电路’s 输入.
这 max1820/max1821 功能 一个 内部 场效应晶体管
开关 和 同步 整流器. 这 max1820 电动汽车 工具包
演示 低 静态 电流 和 高 效率
向上 至 97% 用于 最大值 蓄电池 生活. pwm 操作 在
1mhz 允许 这 使用 的 微小的 表面贴装 组件.
特点
♦
+2.7v 至 +5.5v 输入 范围
♦
输出 电压
+0.4v 至 +3.4v 输出 在 600ma (顶部 电路)
+1.5v 输出 在 600ma (底部 电路)
♦
动态 变量 输出 电压 (顶部 电路)
♦
可调 输出 电压 通过 电阻
分压器 (底部 电路)
♦
内部 开关 和 同步 整流器
♦
0.1µa (典型值) 集成电路 停机 电流
♦
1mhz pwm 开关 频率
♦
syncable 至 13mhz 振荡器
♦
正常 和 强制 pwm 模式
♦
全部 表面贴装 组件
♦
完全 已装配 和 已测试
评估: max1820/max1821
max1820 评价 工具包
19-2146; rev 4; 3/04
组件 列表
订购 信息
零件 temp 右一个ge? 集成电路 包装
MAX1820EVKIT 0
°
c 至 +70
°
c 10 µmax
名称 数量 描述
c1, c12
2
10µf, 6.3v 低-等效串联电阻 电解
电容器 (poscap)
三洋 6apa10m
C2 1
4.7µf, 6.3v x5r 陶瓷
电容器 (0805)
taiyo yuden jmk212bj475kg
c3, c7 2
330pf, 50v x7r cer上午我c
盖aci托尔s (0603)
村田 grm188r71h331k
c4, c8 2
10pf, 50v cog cer上午我c
盖aci托尔s (0805)
taiyo yuden umk107c6100dz
C5 1
0.01µf, 50v x7r 陶瓷
电容器 (0603)
村田 grm188r71h103k
C6 1
10µf, 6.3v x5r 陶瓷
电容器 (1206)
taiyo yuden lmk316bj106kl
C9 1
0.047µf, 16v x7r 陶瓷
电容器 (0603)
taiyo yuden emk107bj473ka
组件 供应商
供应商 电话 传真
村田 770-436-1300 770-436-3030
三洋 usa 619-661-6835 619-661-1055
sumida 708-956-0666 708-956-0702
taiyo yuden 408-573-4150 408-573-4159
用于 定价, 交货, 和 订购 信息, 请 联系人 马克西姆/达拉斯市 direct! 在
1-888-629-4642, 或 参观 马克西姆’s 网站 在 www.马克西姆-集成电路.com.
________________________________________________________________
马克西姆 综合 产品
