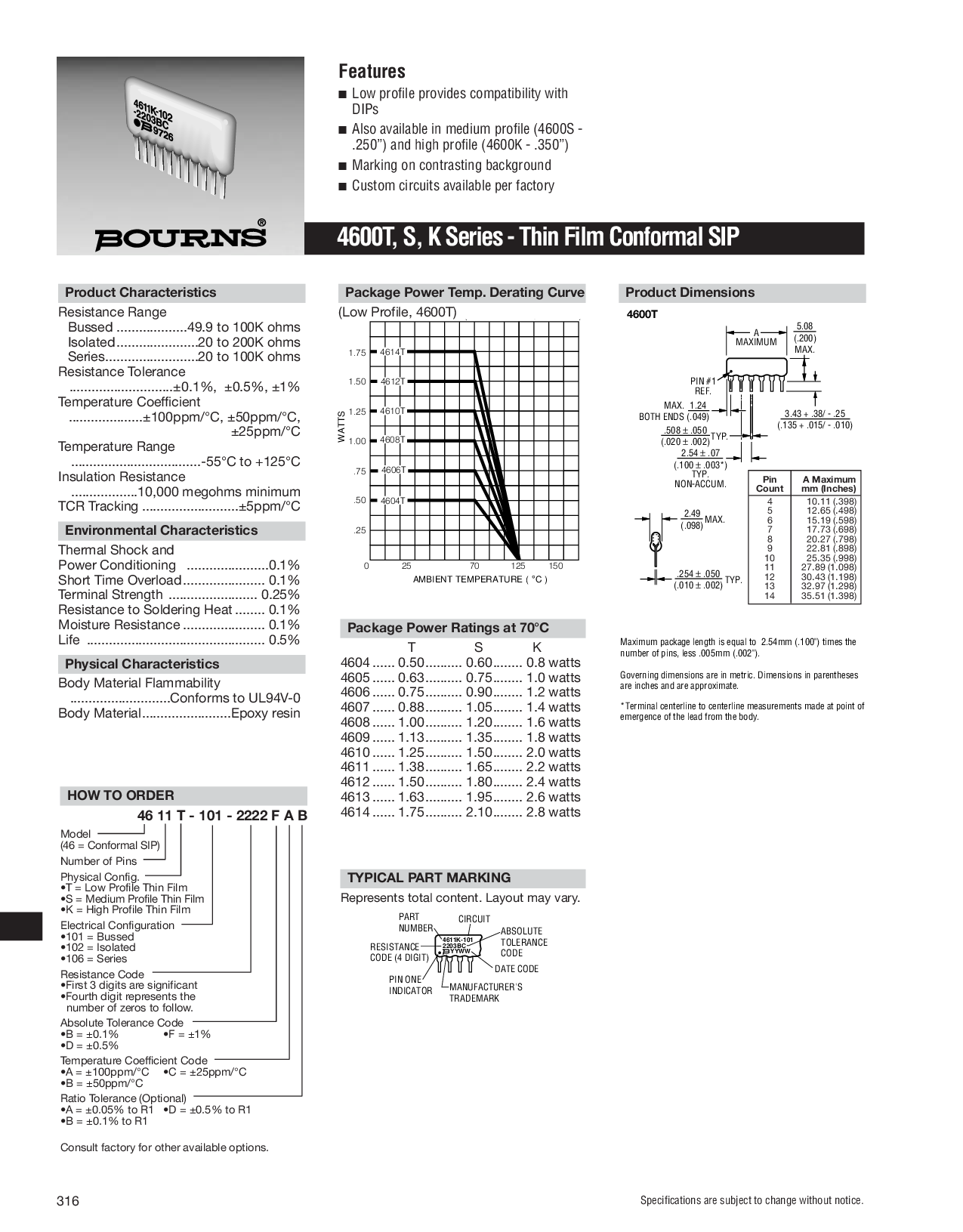

4600t, s, k 系列 - 薄 胶卷 共形 sip
规格 是 主题 至 变更 无 通知.
产品 特性
电阻 范围
总线连接 ...................49.9 至 100k 欧姆
隔离......................20 至 200k 欧姆
系列.........................20 至 100k 欧姆
电阻 公差
............................±0.1%, ±0.5%, ±1%
温度 系数
....................±100ppm/°c, ±50ppm/°c,
±25ppm/°c
温度 范围
...................................-55°c 至 +125°c
绝缘 电阻
..................10,000 兆欧 最小值
tcr 间距 ..........................±5ppm/°c
环境 特性
热 电击 和
电源 调节 ......................0.1%
短 时间 过载...................... 0.1%
终端 强度 ........................ 0.25%
电阻 至 焊接 热量 ........ 0.1%
水分 电阻 ...................... 0.1%
生活 ................................................ 0.5%
物理 特性
车身 材料 可燃性
...........................符合 至 ul94v-0
车身 材料........................环氧树脂 树脂
瓦特
环境 温度 ( c )
°
0 70 150
1.75
1.50
1.25
1.00
.75
.50
.25
25
包装 电源 温度
降额 曲线 (低 配置文件, 4600t)
4614T
4612T
4610T
4608T
4606T
4604T
125
包装 电源 额定值 在 70°c
TSK
4604 ...... 0.50.......... 0.60........ 0.8 瓦特
4605 ...... 0.63.......... 0.75........ 1.0 瓦特
4606 ...... 0.75.......... 0.90........ 1.2 瓦特
4607 ...... 0.88.......... 1.05........ 1.4 瓦特
4608 ...... 1.00.......... 1.20........ 1.6 瓦特
4609 ...... 1.13.......... 1.35........ 1.8 瓦特
4610 ...... 1.25.......... 1.50........ 2.0 瓦特
4611 ...... 1.38.......... 1.65........ 2.2 瓦特
4612 ...... 1.50.......... 1.80........ 2.4 瓦特
4613 ...... 1.63.......... 1.95........ 2.6 瓦特
4614 ...... 1.75.......... 2.10........ 2.8 瓦特
一个
最大值
管脚 #1
参考.
4600T
5.08
(.200)
最大值
3.43 + .38/ - .25
(.135 + .015/ - .010)
1.24
(.049)
最大值
两者都有 结束
.508
±
.050
(.020
±
.002)
典型值
2.54
±
.07
(.100
±
.003*)
典型值
非-accum.
2.49
(.098)
最大值
.254
±
.050
(.010
±
.002)
典型值
最大值 包装 长度 是 相等 至 2.54mm (.100") 次 这
号码 的 针脚, 较少 .005mm (.002").
控制 尺寸 是 入点 公制. 尺寸 入点 括号
是 英寸 和 是 近似值.
*terminal 中心线 至 中心线 测量 制造 在 点 的
emergence 的 这 铅 从 这 车身.
管脚 一个
指示器
电路
零件
号码
制造商's
商标
电阻
代码 (4 数字)
日期 代码
•
2203BC
4611k-101
YYWW
绝对
公差
代码
典型 零件 标记
表示 合计 内容. 布局 将 变化.
如何 至 订单
46 11 t - 101 - 2222 f 一个 b
型号
(46 = 共形 sip)
号码 的 针脚
物理 配置.
•t = 低 配置文件 薄 胶卷
•s = 中 配置文件 薄 胶卷
•k = 高 配置文件 薄 胶卷
电气 配置
•101 = 总线连接
•102 = 隔离
•106 = 系列
电阻 代码
•first 3 数字 是 重大
•fourth 数字 表示 这
号码 的 零 至 跟着.
绝对 公差 代码
•b = ±0.1% •f = ±1%
•d = ±0.5%
温度 系数 代码
•a = ±100ppm/°c •c = ±25ppm/°c
•b = ±50ppm/°c
比率 公差 (可选)
•a = ±0.05% 至 r1 •d = ±0.5% 至 r1
•b = ±0.1% 至 r1
咨询 工厂 用于 其他 可用 选项.
管脚 一个 最大值
计数 mm (英寸)
4 10.11 (.398)
5 12.65 (.498)
6 15.19 (.598)
7 17.73 (.698)
8 20.27 (.798)
9 22.81 (.898)
10 25.35 (.998)
11 27.89 (1.098)
12 30.43 (1.198)
13 32.97 (1.298)
14 35.51 (1.398)
包装 电源 温度 降额 曲线
(低 配置文件, 4600t)
产品 尺寸
特点
■
低 配置文件 提供 兼容性 与
dips
■
也 可用 入点 中 配置文件 (4600s -
.250”) 和 高 配置文件 (4600k - .350”)
■
标记 开启 contrasting 背景
■
自定义 电路 可用 按 工厂
