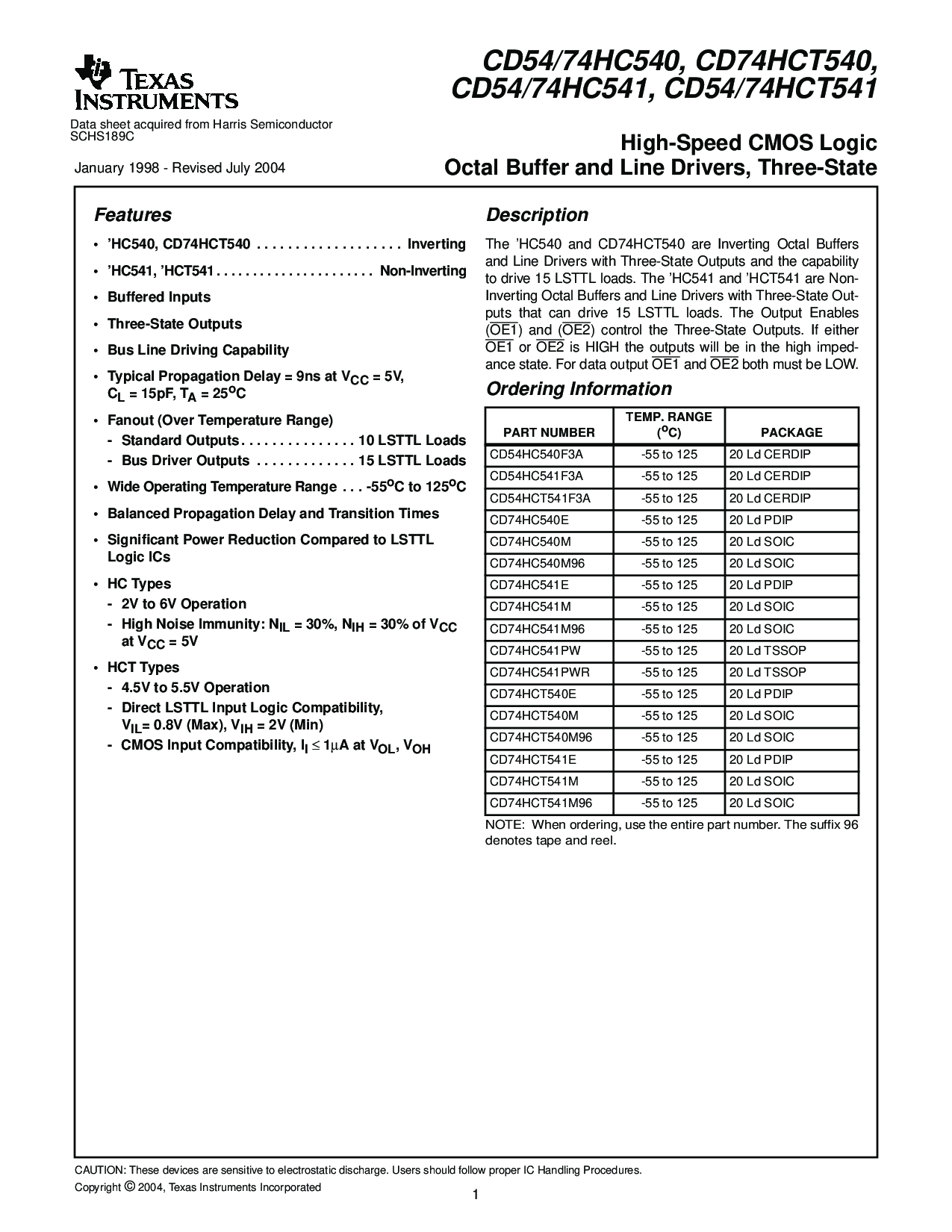

数据 工作表 获得 从 harris 半导体
SCHS189C
特点
• ’hc540, cd74hct540 . . . . . . . . . . . . . . . . . . . 反转
• ’hc541, ’hct541 . . . . . . . . . . . . . . . . . . . . . . 非反相
• 缓冲 输入
• 三态 产出
• 总线 线 驾驶 能力
• 典型 传播 延迟 = 9ns 在 v
抄送
= 5v,
c
l
= 15pf, t
一个
= 25
o
c
• 扇出 (结束 温度 范围)
- 标准 产出 . . . . . . . . . . . . . . . 10 lsttl 荷载
- 总线 驾驶员 产出 . . . . . . . . . . . . . 15 lsttl 荷载
• 宽 操作 温度 范围 . . . -55
o
c 至 125
o
c
• 平衡式 传播 延迟 和 过渡 次
• Signi 电源 减少 比较 至 lsttl
逻辑 ics
• hc 类型
- 2v 至 6v 操作
- 高 噪声 免疫: n
il
= 30%, n
ih
= 30% 的 v
抄送
在 v
抄送
= 5v
• hct 类型
- 4.5v 至 5.5v 操作
- 直接 lsttl 输入 逻辑 兼容性,
v
il
= 0.8v (最大值), v
ih
= 2v (最小)
- cmos 输入 兼容性, 我
l
≤
1
µ
一个 在 v
ol
, v
哦
描述
这 ’HC540 和 CD74HCT540 是 反转 八进制 缓冲区
和 线 驱动程序 与 三态 产出 和 这 能力
至 驱动器 15 LSTTL 荷载. 这 ’HC541 和 ’HCT541 是 非-
反转 八进制 缓冲区 和 线 驱动程序 与 三态 出点-
看跌期权 那 可以 驱动器 15 LSTTL 荷载. 这 输出 启用
(
oe1) 和 (oe2) 控制 这 三态 产出. 如果 要么
OE1 或 OE2 是 高 这 产出 将 是 入点 这 高 imped-
标准 州. 用于 数据 输出
OE1 和 OE2 两者都有 必须 是 低.
订购 信息
零件 号码
温度 范围
(
o
c) 包装
CD54HC540F3A -55 至 125 20 ld cerdip
CD54HC541F3A -55 至 125 20 ld cerdip
CD54HCT541F3A -55 至 125 20 ld cerdip
CD74HC540E -55 至 125 20 ld pdip
CD74HC540M -55 至 125 20 ld soic
CD74HC540M96 -55 至 125 20 ld soic
CD74HC541E -55 至 125 20 ld pdip
CD74HC541M -55 至 125 20 ld soic
CD74HC541M96 -55 至 125 20 ld soic
CD74HC541PW -55 至 125 20 ld tssop
CD74HC541PWR -55 至 125 20 ld tssop
CD74HCT540E -55 至 125 20 ld pdip
CD74HCT540M -55 至 125 20 ld soic
CD74HCT540M96 -55 至 125 20 ld soic
CD74HCT541E -55 至 125 20 ld pdip
CD74HCT541M -55 至 125 20 ld soic
CD74HCT541M96 -55 至 125 20 ld soic
备注: 当 订购, 使用 这 整个 零件 号码. 这 suffix 96
表示 胶带 和 卷轴.
january 1998 - 修订 july 2004
注意事项: 这些 设备 是 敏感 至 静电 放电. 用户 应该 跟着 适当的 集成电路 搬运 程序.
版权
©
2004, 德州 仪器仪表 股份公司
cd54/74hc540, cd74hct540,
cd54/74hc541, cd54/74hct541
高速 cmos 逻辑
八进制 缓冲区 和 线 驱动程序, 三态
