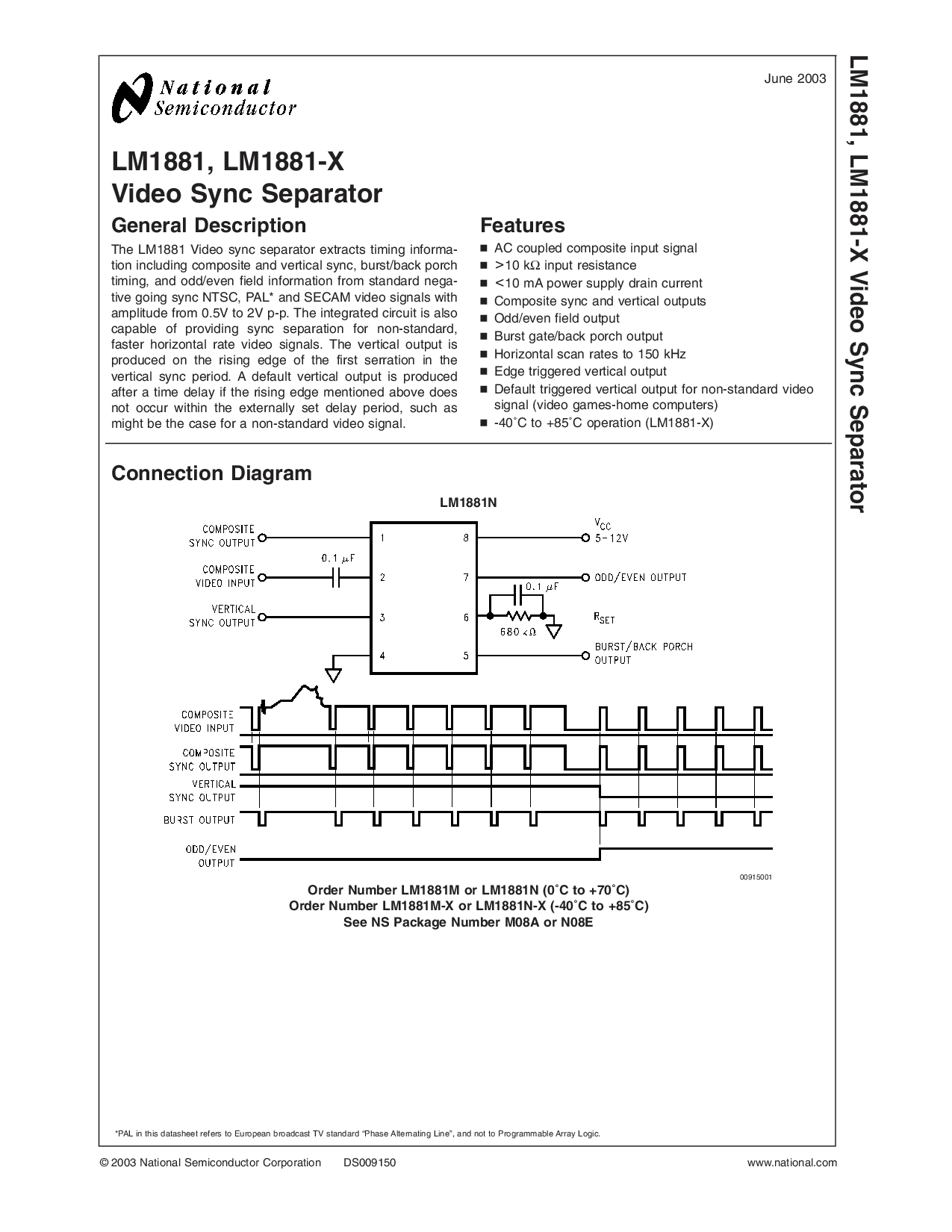

lm1881, lm1881-x
视频 同步 Separator
概述 描述
这 LM1881 视频 同步 separator 提取物 计时 informa-
操作 包括 复合材料 和 垂直 同步, 突发/背面 门廊
计时, 和 奇数/甚至 字段 信息 从 标准 内加-
活动 继续 同步 ntsc, PAL* 和 SECAM 视频 信号 与
振幅 从 0.5v 至 2V p-p. 这 综合 电路 是 也
有能力 的 提供 同步 分离 用于 非标准,
更快 水平 费率 视频 信号. 这 垂直 输出 是
生产 开启 这 上升 边缘 的 这 第一 serration 入点 这
垂直 同步 期间. 一个 默认 垂直 输出 是 生产
之后 一个 时间 延迟 如果 这 上升 边缘 已提及 以上 是否
不 发生 内 这 外部 设置 延迟 期间, 这样的 作为
可能 是 这 案例 用于 一个 非标准 视频 信号.
特点
n
交流电 耦合 复合材料 输入 信号
n
>
10 k
Ω
输入 电阻
n
&指示灯;
10 ma 电源 供应 排水管 电流
n
复合材料 同步 和 垂直 产出
n
奇数/甚至 字段 输出
n
突发 闸门/背面 门廊 输出
n
水平 扫描 费率 至 150 kHz
n
边缘 已触发 垂直 输出
n
默认 已触发 垂直 输出 用于 非标准 视频
信号 (视频 游戏-主页 计算机)
n
-40˚c 至 +85˚C 操作 (lm1881-x)
连接 图表
LM1881N
00915001
订单 号码 LM1881M 或 LM1881N (0˚c 至 +70˚c)
订单 号码 lm1881m-x 或 lm1881n-x (-40˚c 至 +85˚c)
请参见 ns 包装 号码 M08A 或 N08E
*PAL 入点 这个 数据表 指 至 European 广播 TV 标准 “Phase 交替 line”, 和 不 至 可编程 阵列 逻辑.
六月 2003
lm1881, lm1881-x 视频 同步 Separator
© 2003 国家 半导体 公司 DS009150 www.国家.com
