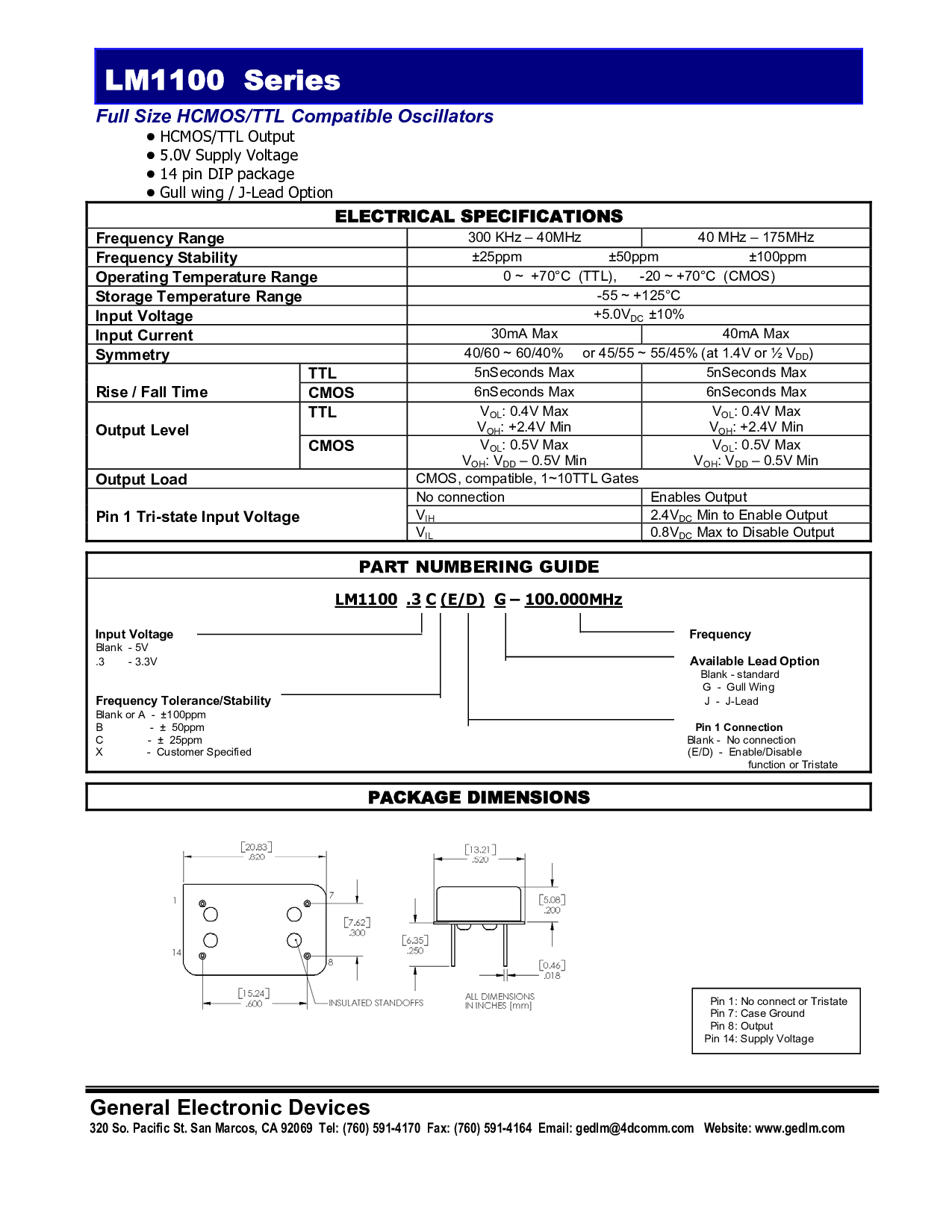

lm1100 系列
已满 尺寸 hcmos/ttl 兼容 振荡器
•
hcmos/ttl 输出
•
5.0v 供应 电压
•
14 管脚 倾角 包装
•
海鸥 机翼 / j-铅 选项
电气 规格
频率 范围
300 khz – 40mhz 40 mhz – 175mhz
频率 稳定性
±25ppm ±50ppm±100ppm
操作 温度 范围
0 ~ +70°c (ttl), -20 ~ +70°c (cmos)
存储 温度 范围
-55 ~ +125°c
输入 电压
+5.0v
直流
±10%
输入 电流
30ma 最大值 40ma 最大值
对称性
40/60 ~ 60/40% 或 45/55 ~ 55/45% (at 1.4v 或 ½ v
dd
)
TTL
5nseconds 最大值 5nseconds 最大值
上升 / 坠落 时间
CMOS
6nseconds 最大值 6nseconds 最大值
TTL
v
ol
: 0.4v 最大值
v
哦
: +2.4v 最小
v
ol
: 0.4v 最大值
v
哦
: +2.4v 最小
输出 水平
CMOS
v
ol
: 0.5v 最大值
v
哦
: v
dd
– 0.5v 最小
v
ol
: 0.5v 最大值
v
哦
: v
dd
– 0.5v 最小
输出 荷载
cmos, 兼容, 1~10ttl 盖茨
否 连接 启用 输出
v
ih
2.4v
直流
最小 至 启用 输出
管脚 1 三态 输入 电压
v
il
0.8v
直流
最大值 至 禁用 输出
零件 编号 指南
LM1100.3c(e?/d)g– 100.000mhz
输入 电压
频率
空白 - 5v
.3 - 3.3v
可用 铅 选项
空白 - 标准
g - 海鸥 机翼
频率 公差/稳定性
j - j-铅
空白 或 一个 - ±100ppm
b - ± 50ppm
管脚 1 连接
c - ± 25ppm空白 - 否 连接
x - 客户 指定(e?/d) - 启用/禁用
功能 或 三态
包装 尺寸
概述 电子 设备
管脚 1: 否 连接 或 三态
管脚 7: 案例 接地
管脚 8: 输出
管脚 14: 供应 电压
320 所以. pacific st. san marcos, ca 92069 电话: (760) 591-4170 fax:(760) 591-4164 电子邮件: gedlm@4dcomm.com website: www.gedlm.com
