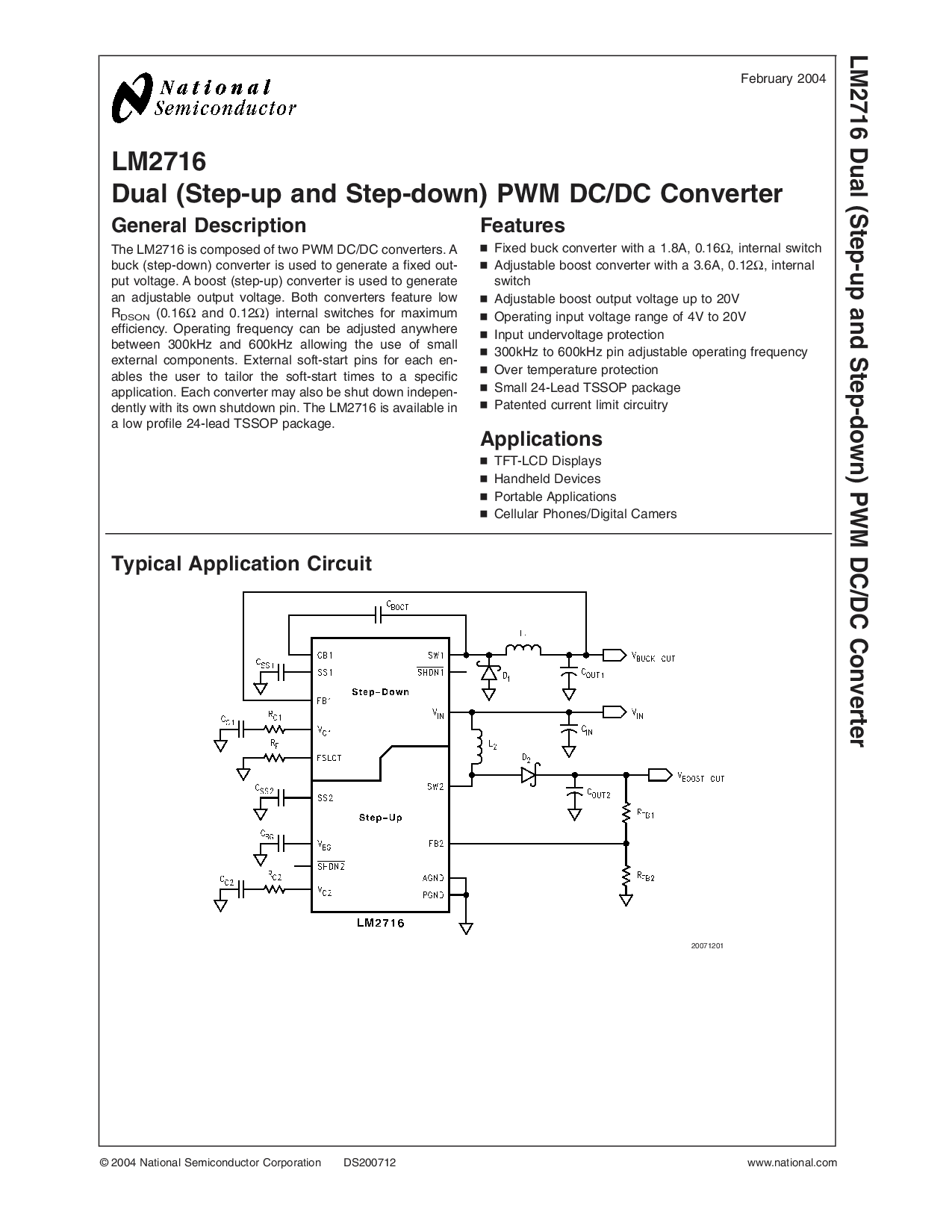

LM2716
双 (步骤-向上 和 步骤-向下) pwm 直流/直流 变频器
概述 描述
这 LM2716 是 组成 的 两个 pwm 直流/直流 转换器. 一个
降压 (步骤-向下) 变频器 是 已使用 至 生成 一个 固定 出点-
put 电压. 一个 增压 (步骤-向上) 变频器 是 已使用 至 生成
一个 可调 输出 电压. 两者都有 转换器 功能 低
右
DSON
(0.16
Ω
和 0.12
Ω
) 内部 开关 用于 最大值
效率. 操作 频率 可以 是 已调整 任何地方
之间 300kHz 和 600kHz 允许 这 使用 的 小
外部 组件. 外部 软启动 针脚 用于 每个 en-
附件 这 用户 至 裁缝 这 软启动 次 至 一个 具体
应用程序. 每个 变频器 将 也 是 关闭 向下 独立-
丹迪德 与 其 自己的 停机 管脚. 这 LM2716 是 可用 入点
一个 低 配置文件 24-铅 TSSOP 包装.
特点
n
固定 降压 变频器 与 一个 1.8a, 0.16
Ω
, 内部 开关
n
可调 增压 变频器 与 一个 3.6a, 0.12
Ω
, 内部
开关
n
可调 增压 输出 电压 向上 至 20V
n
操作 输入 电压 范围 的 4V 至 20V
n
输入 欠压 保护
n
300kHz 至 600kHz 管脚 可调 操作 频率
n
结束 温度 保护
n
小 24-铅 TSSOP 包装
n
专利 电流 限制 电路
应用程序
n
tft-lcd 显示器
n
手持设备 设备
n
便携式 应用程序
n
细胞 电话/数字 Camers
典型 应用程序 电路
20071201
二月 2004
LM2716 双 (步骤-向上 和 步骤-向下) pwm 直流/直流 变频器
© 2004 国家 半导体 公司 DS200712 www.国家.com
