LM2743
低 电压 n通道 场效应晶体管 同步 降压
调节器 控制器
概述 描述
这 LM2743 是 一个 高速 同步 降压 调节器
控制器 与 一个 准确 反馈 电压 准确度 的
±
2%. 它 可以 提供 简单 向下 换算 至 输出 电压-
年龄 作为 低 作为 0.6v. 虽然 这 控制 截面图 的 这 集成电路
是 额定 用于 3 至 6v, 这 驾驶员 截面图 是 设计 至
接受 输入 供应 铁轨 作为 高 作为 16v. 这 使用 的 自适应
不重叠 场效应晶体管 闸门 驱动程序 帮助 避免 潜力
射穿 问题 同时 维护 高 效率.
这 集成电路 是 设计 用于 这 更多 成本效益 选项 的
驾驶 仅 n通道 MOSFETs 入点 两者都有 这 高侧 和
低侧 职位. 它 感官 这 低侧 开关 电压 掉落
用于 提供 一个 简单, 可调 电流 限制.
这 固定频率 电压模式 pwm 控制 体系结构
是 可调 从 50 kHz 至 1 MHz 与 一个 外部 resis-
托尔. 这个 宽 范围 的 开关 频率 给出 这 电源
供应 设计师 这 灵活性 至 制造 更好 权衡 是-
补间 组件 尺寸, 成本 和 效率.
特点 包括 软启动, 输入 欠压 上锁
(uvlo) 和 电源 不错 (基于 开启 两者都有 欠压 和
过电压 检测). 入点 加法, 这 停机 管脚 的 这
集成电路 可以 是 已使用 用于 提供 启动 延迟, 和 这 软启动
管脚 可以 是 已使用 用于 实施 精确 间距, 用于 这
目的 的 测序 与 尊重 至 一个 外部 轨道.
特点
n
电源 舞台 输入 电压 从 1V 至 16V
n
控制 舞台 输入 电压 从 3V 至 6V
n
输出 电压 可调 向下 至 0.6v
n
电源 不错 旗子 和 停机
n
输出 过电压 和 欠压 检测
n
±
2% 反馈 电压 准确度 结束 温度
n
低侧 可调 电流 感应
n
可调 软启动
n
间距 和 测序 与 停机 和 软 开始
针脚
n
开关 频率 从 50 kHz 至 1 MHz
n
tssop-14 包装
应用程序
n
3.3v 降压 法规
n
电缆 调制解调器, DSL 和 ADSL
n
激光 喷气机 和 Ink 喷气机 打印机
n
低 电压 电源 模块
n
dsp, asic, 核心 和 我/o

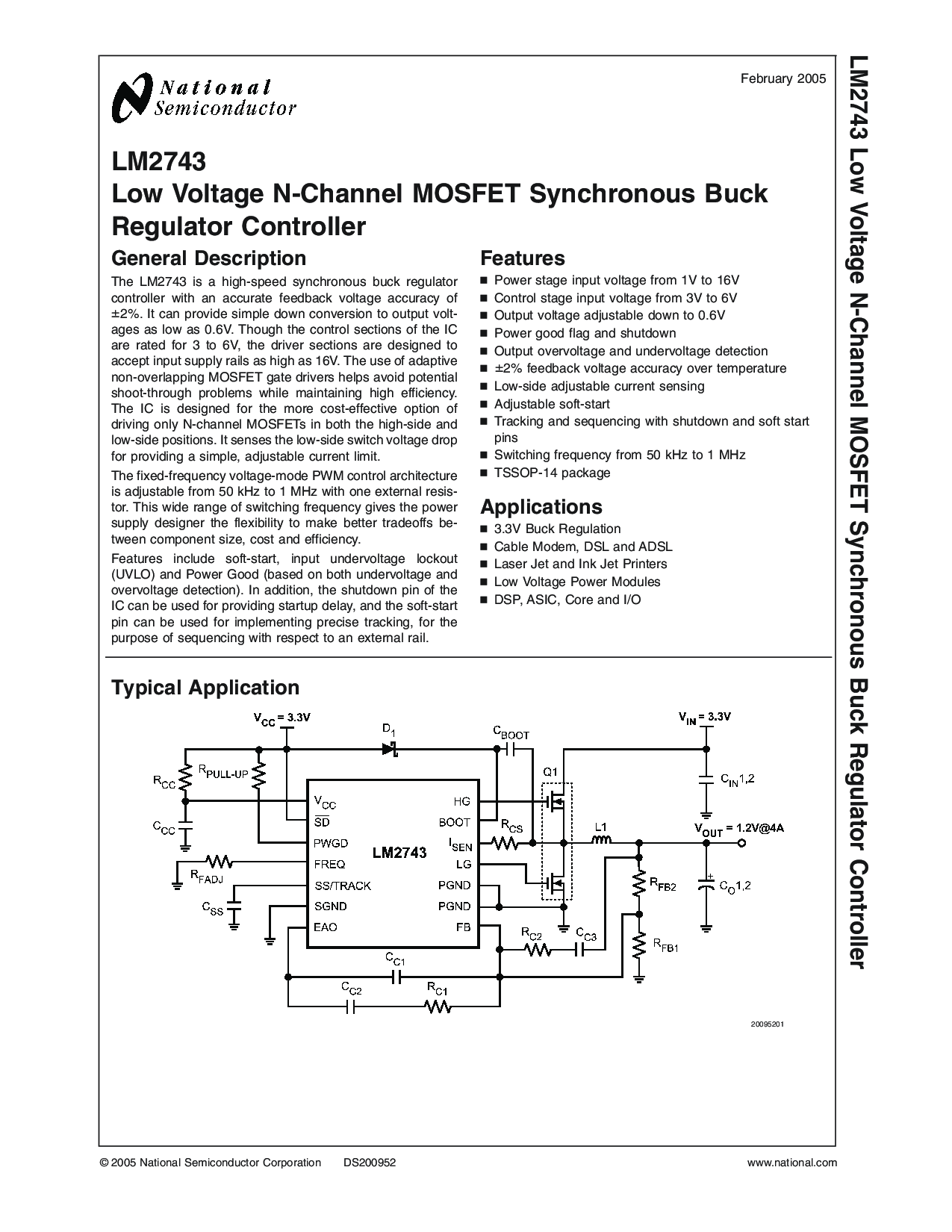

典型 应用程序
