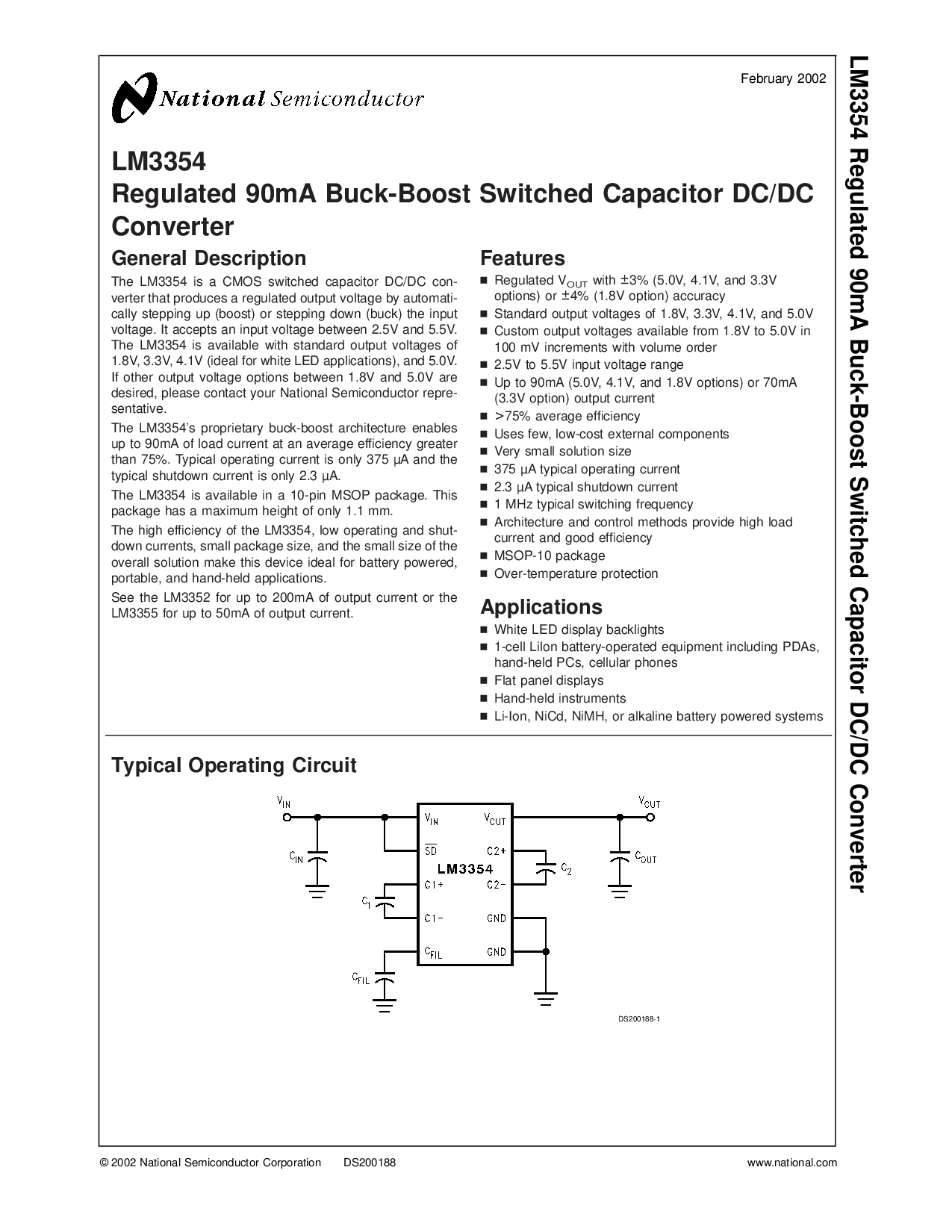

LM3354
受规管 90mA 降压-升压 已切换 电容器 直流/直流
变频器
概述 描述
这 LM3354 是 一个 CMOS 已切换 电容器 直流/直流 con-
verter 那 生产 一个 受规管 输出 电压 由 automati-
凯莉 步进 向上 (增压) 或 步进 向下 (降压) 这 输入
电压. 它 接受 一个 输入 电压 之间 2.5v 和 5.5v.
这 LM3354 是 可用 与 标准 输出 电压 的
1.8v, 3.3v, 4.1v (理想 用于 白色 led指示灯 应用程序), 和 5.0v.
如果 其他 输出 电压 选项 之间 1.8v 和 5.0v 是
需要, 请 联系人 你的 国家 半导体 代表-
sentative.
这 LM3354’s 专有 降压-升压 体系结构 启用
向上 至 90mA 的 荷载 电流 在 一个 平均值 效率 更大
比 75%. 典型 操作 电流 是 仅 375 µA 和 这
典型 停机 电流 是 仅 2.3 µa.
这 LM3354 是 可用 入点 一个 10-管脚 MSOP 包装. 这个
包装 有 一个 最大值 高度 的 仅 1.1 mm.
这 高 效率 的 这 lm3354, 低 操作 和 关闭-
向下 电流, 小 包装 尺寸, 和 这 小 尺寸 的 这
总体 解决方案 制造 这个 设备 理想 用于 蓄电池 通电,
便携式, 和 手持 应用程序.
请参见 这 LM3352 用于 向上 至 200mA 的 输出 电流 或 这
LM3355 用于 向上 至 50mA 的 输出 电流.
特点
n
受规管 v
出点
与
±
3% (5.0v, 4.1v, 和 3.3v
选项) 或
±
4% (1.8v 选项) 准确度
n
标准 输出 电压 的 1.8v, 3.3v, 4.1v, 和 5.0v
n
自定义 输出 电压 可用 从 1.8v 至 5.0v 入点
100 mv 增量 与 体积 订单
n
2.5v 至 5.5v 输入 电压 范围
n
向上 至 90mA (5.0v, 4.1v, 和 1.8v 选项) 或 70mA
(3.3v 选项) 输出 电流
n
>
75% 平均值 效率
n
用途 很少, 低成本 外部 组件
n
很 小 解决方案 尺寸
n
375 µA 典型 操作 电流
n
2.3 µA 典型 停机 电流
n
1 MHz 典型 开关 频率
n
体系结构 和 控制 方法 提供 高 荷载
电流 和 不错 效率
n
msop-10 包装
n
超温 保护
应用程序
n
白色 led指示灯 显示 backlights
n
1-细胞 Lilon 电池供电 设备 包括 pdas,
手持 pcs, 细胞 电话
n
扁平 面板 显示器
n
手持 仪器仪表
n
李-离子, nicd, nimh, 或 碱性 蓄电池 通电 系统
典型 操作 电路
ds200188-1
二月 2002
LM3354 受规管 90mA 降压-升压 已切换 电容器 直流/直流 变频器
© 2002 国家 半导体 公司 DS200188 www.国家.com
