LM3671
2MHz , 600mA 降压 直流-直流 变频器 入点 sot23-5
概述 描述
这 LM3671 降压 直流-直流 变频器 是 优化 用于
供电 超-低 电压 电路 从 一个 单独 李-离子 细胞 或
3 细胞 nimh/nicd 电池. 它 提供 向上 至 600mA 荷载
电流, 结束 一个 输入 电压 范围 从 2.8v 至 5.5v. 那里
是 几个 不同的 固定 电压 输出 选项 可用 作为
井 作为 一个 可调 输出 电压 版本.
这 设备 优惠 上级 特点 和 业绩 用于
移动电话 电话 和 类似 便携式 应用程序 与 com-
丛 电源 管理 系统. 自动 智能
开关 之间 pwm 低噪声 和 PFM 低电流
模式 优惠 改进 系统 控制. 期间 全功率 op-
操作, 一个 固定频率 2 MHz (典型值). pwm 模式 驱动器
荷载 从
∼
70 ma 至 600 ma 最大值 滞回 PFM 模式
扩展 这 蓄电池 生活 通过 减少 的 这 静态
电流 至 16 µA (典型值) 在 灯光 荷载 和 系统 备用.
内部 同步 整改 提供 高 效率. 入点
停机 模式 (启用 管脚 拉 低) 这 设备 圈数 关
和 减少 蓄电池 消费 至 0.01 µA (典型值).
这 LM3671 是 可用 入点 一个 sot23-5 包装 与 铅 和
否 铅 (铅 免费) 版本. 一个 高 开关 频率 - 2
MHz (典型值) - 允许 使用 的 微小的 表面贴装 组件.
仅 三个 外部 表面贴装 组件, 一个 电感器
和 两个 陶瓷 电容器, 是 必填项.
特点
n
16 µA 典型 静态 电流
n
600 ma 最大值 荷载 能力
n
2 MHz pwm 固定 开关 频率 (典型值)
n
自动 pfm/pwm 模式 开关
n
可用 入点 固定 输出 电压 和 可调 版本
n
sot23-5 包装
n
内部 同步 整改 用于 高 效率
n
内部 软 开始
n
0.01 µA 典型 停机 电流
n
操作 从 一个 单独 李-离子 细胞 或 3 细胞 nimh/nicd
电池
n
仅 三个 微小的 表面贴装 外部 组件
必填项 (一个 电感器, 两个 陶瓷 电容器)
n
电流 过载 和 热 停机 保护
应用程序
n
移动电话 电话
n
PDAs
n
MP3 玩家
n
w-局域网
n
便携式 仪器仪表
n
数字 仍然 摄像头
n
便携式 硬 磁盘 驱动器
典型 应用程序 电路
20108401

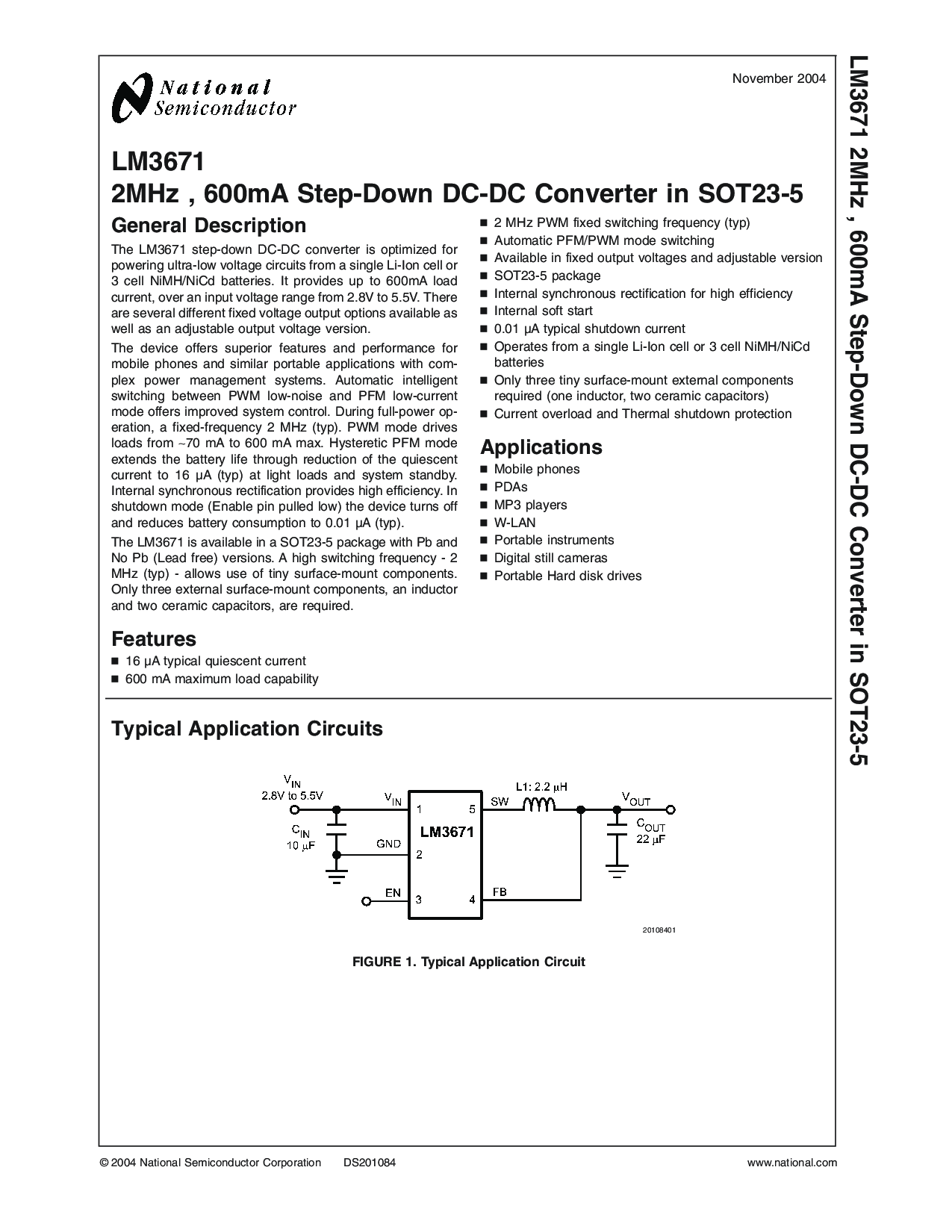

图 1. 典型 应用程序 电路
