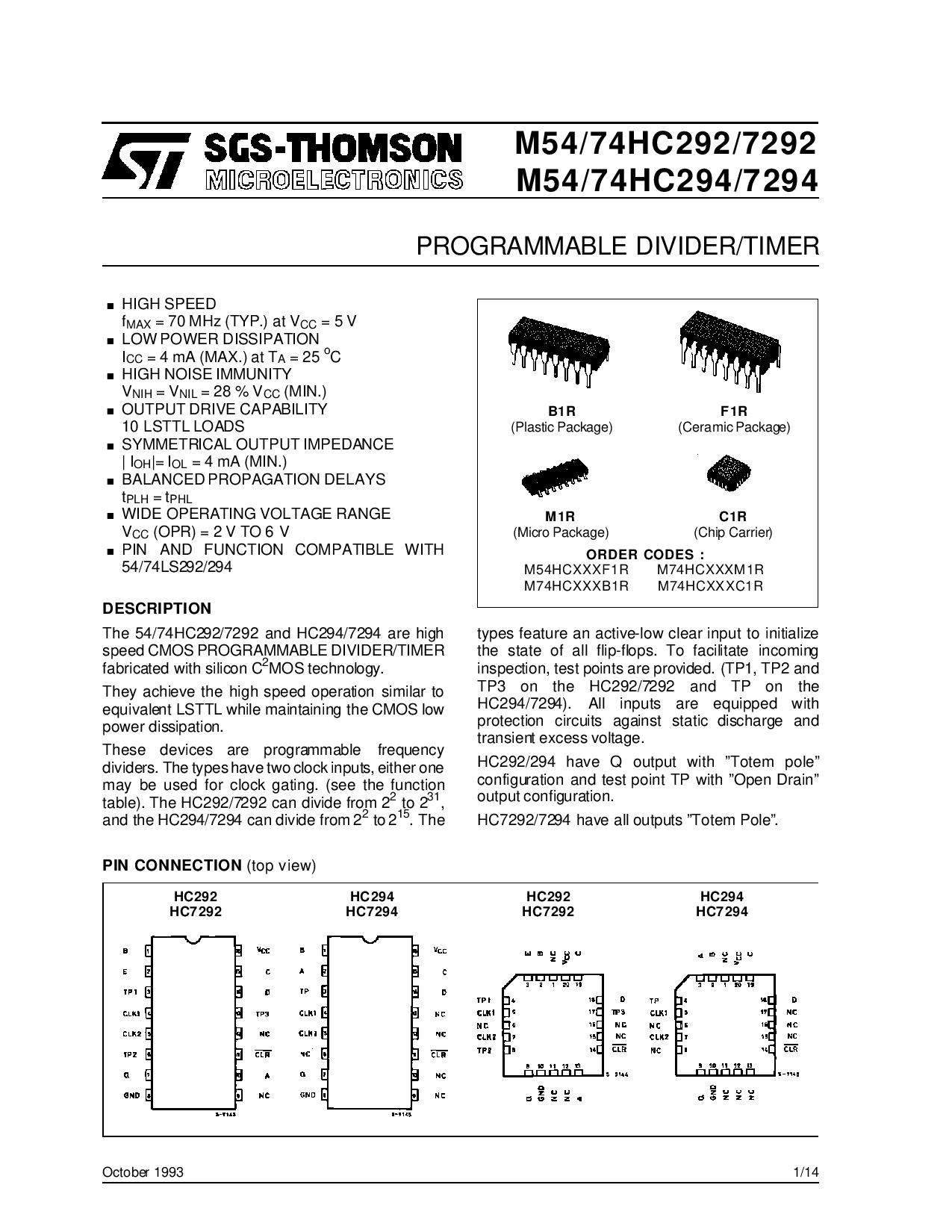

m54/74hc292/7292
m54/74hc294/7294
October 1993
可编程 分隔器/计时器
B1R
(塑料 包装)
订单 代码 :
M54HCXXXF1R M74HCXXXM1R
M74HCXXXB1R M74HCXXXC1R
F1R
(陶瓷 包装)
M1R
(微型 包装)
C1R
(芯片 承运人)
管脚 连接
(顶部 查看)
.
高 速度
f
最大值
= 70 MHz (典型值.) 在 v
抄送
=5V
.
低 电源 耗散
我
抄送
= 4 ma (最大值.) 在 t
一个
=25
o
c
.
高 噪声 免疫
v
NIH
=V
NIL
=28%V
抄送
(最小.)
.
输出 驱动器 能力
10 LSTTL 荷载
.
对称 输出 阻抗
|I
哦
|= 我
ol
= 4 ma (最小.)
.
平衡式 传播 延误
t
PLH
=t
PHL
.
宽 操作 电压 范围
v
抄送
(opr) = 2 v 至 6 v
.
管脚 和 功能 兼容 与
54/74ls292/294
描述pti开启
这 54/74hc292/7292 和 hc294/7294 是 高
速度 CMOS 可编程 分隔器/计时器
预制 与 硅 c
2
mos 技术.
他们 实现 这 高 速度 操作 类似 至
等效 LSTTL 同时 维护 这 CMOS 低
电源 耗散.
这些 设备 是 可编程 频率
分隔器. 这 类型 有 两个 时钟 输入, 要么 一个
将 是 已使用 用于 时钟 浇口. (请参见 这 功能
表). 这 hc292/7292 可以 除法 从 2
2
至 2
31
,
和 这 hc294/7294 可以 除法 从 2
2
至 2
15
. 这
类型 功能 一个 低电平有效 清除 输入 至 初始化
这 州 的 全部 翻转-拖鞋. 至 促进 传入
检查, 测试一下 点数 是 提供. (tp1, TP2 和
TP3 开启 这 hc292/7292 和 tp 开启 这
hc294/7294). 全部 输入 是 配备 与
保护 电路 反对 静态 放电 和
瞬态 超额 电压.
hc292/294 有 q 输出 与 ”Totem pole”
配置 和 测试一下 点 tp 与 ”Open Drain”
输出 配置.
hc7292/7294 有 全部 产出 ”Totem pole”.
HC292
HC7292
HC294
HC7294
HC292
HC7292
HC294
HC7294
1/14
