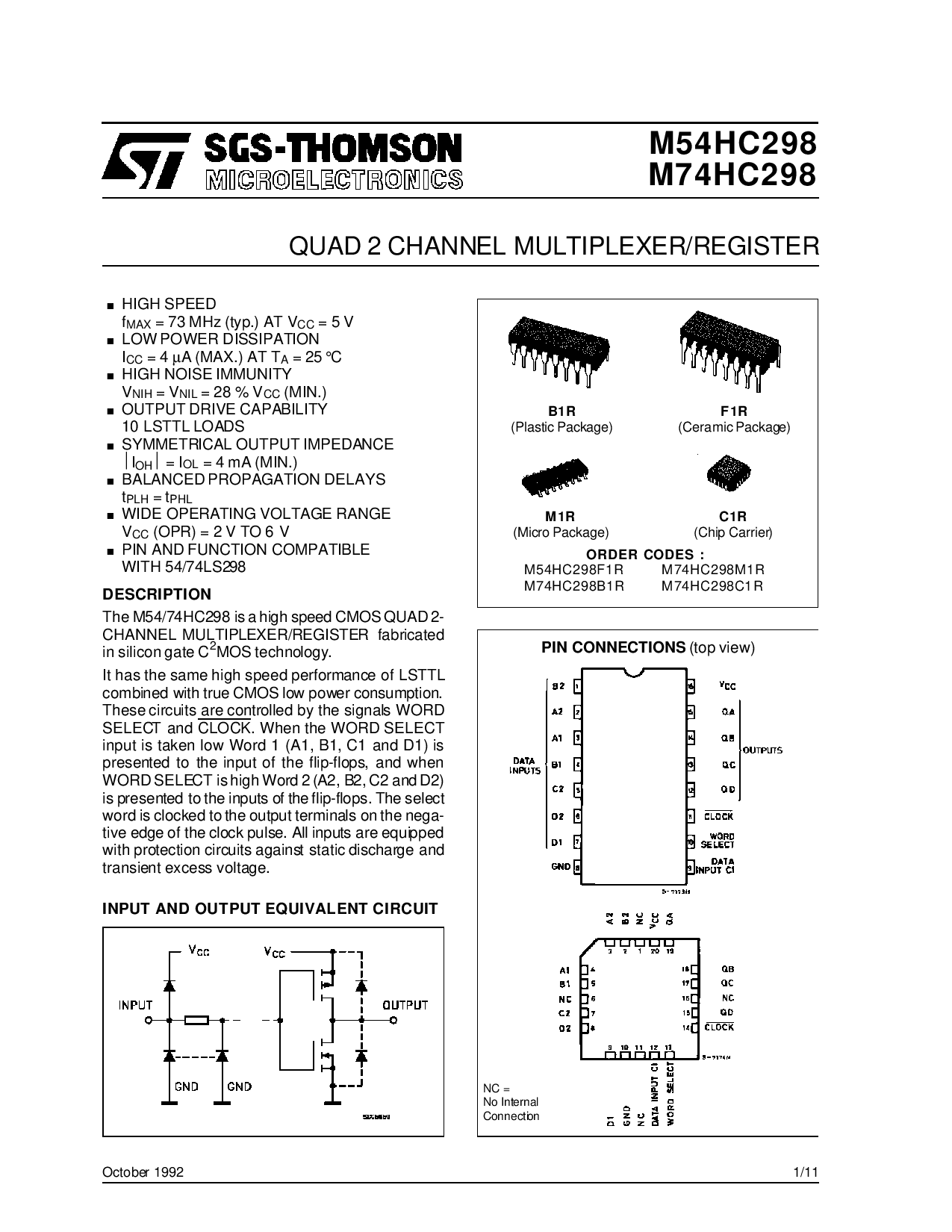

M54HC298
M74HC298
October 1992
四方形 2 频道 多路调制器/寄存器
B1R
(塑料 包装)
顺序 代号 :
M54HC298F1R M74HC298M1R
M74HC298B1R M74HC298C1R
F1R
(陶瓷的 包装)
M1R
(微观的 包装)
C1R
(碎片 运输车)
管脚 连接
(顶 视图)
NC =
非 内部的
连接
.
高 速
f
最大值
= 73 MHz (典型值.) 在 V
CC
=5V
.
低 电源 消耗
I
CC
=4
µ
一个 (最大值.) 在 T
一个
=25
°
C
.
高 噪音 免除
V
NIH
=V
NIL
=28%V
CC
(最小值.)
.
输出 驱动 能力
10 LSTTL 负载
.
对称的 输出 阻抗
I
OH
=I
OL
= 4 毫安 (最小值.)
.
保持平衡 传播 延迟
t
PLH
=t
PHL
.
宽 运行 电压 范围
V
CC
(opr) = 2 V 至 6 V
.
管脚 和 函数 兼容
和 54/74ls298
描述
这 m54/74hc298 是 一个 高 速 CMOS 四方形 2-
频道 多路调制器/寄存器 fabricated
在 硅 门 C
2
MOS 技术.
它 有 这 一样 高 速 效能 的 LSTTL
联合的 和 真实 CMOS 低 电源 消耗量.
这些 电路 是 控制 用 这 信号 文字
选择 和 时钟. 当 这 文字 选择
输入 是 带去 低 文字 1 (a1, b1, C1 和 d1) 是
提交 至 这 输入 的 这 flip-flops, 和 当
文字 选择 是 高 文字 2 (a2, b2, C2 和 d2)
是 提交 至 这 输入 的 这 flip-flops. 这 选择
文字 是 clocked 至 这 输出 terminals 在 这 nega-
tive 边缘 的 这 时钟 脉冲波. 所有 输入 是 配备
和 保护 电路 相反 静态的 释放 和
瞬时 excess 电压.
输入 和 OUTPUT 相等的 CIRCUIT
1/11
