特点
• 提供 t1 时钟 在 1.544 mhz 已锁定 至 一个 8
khz 参考 时钟 (框架 脉冲)
• 提供 cept 时钟 在 2.048 mhz 和 st-总线
时钟 和 计时 信号 已锁定 至 一个 内部 或
外部 8 khz 参考 时钟
• 典型 固有的 输出 抖动 (unfiltered)= 0.07
用户界面 峰峰值
• 典型 抖动 衰减 在: 10 赫兹=23 db,100
赫兹=43 db, 5 至 40 khz
≥
64 db
• 无抖动 “free-run” 模式
• uncommitted 双输入 与非 闸门
• 低 电源 cmos 技术
应用程序
• 同步 和 计时 控制 用于 t1
和 cept 数字 trunk 变速器 链接
• st- 总线 时钟 和 框架 脉冲 来源
描述
这 mt8941b 是 一个 双 数字 锁相 回路
提供 这 计时 和 同步 信号 用于
这 t1 或 cept 变速器 链接 和 这 st-总线.
这 first pll 提供 这 t1 时钟 (1.544 mhz)
已同步 至 这 输入 框架 脉冲 在 8 khz. 这
计时 信号 用于 这 cept 变速器 链接 和 这
st-总线 是 提供 由 这 第二 pll 已锁定 至 一个
内部 或 一个 外部 8 khz 框架 脉冲 信号.
这 mt8941b 优惠 改进 抖动 业绩
结束 这 mt8940. 这 两个 设备 也 有 一些
功能 差异, 哪个 是 已列出 入点 这 截面
开启 “differences 之间 mt8941b 和 mt8940”.
订购 信息
MT8941BE 24 管脚 塑料 倾角 (600 密耳)
MT8941BP 28 管脚 plcc
-40
°
c 至 +85
°
c

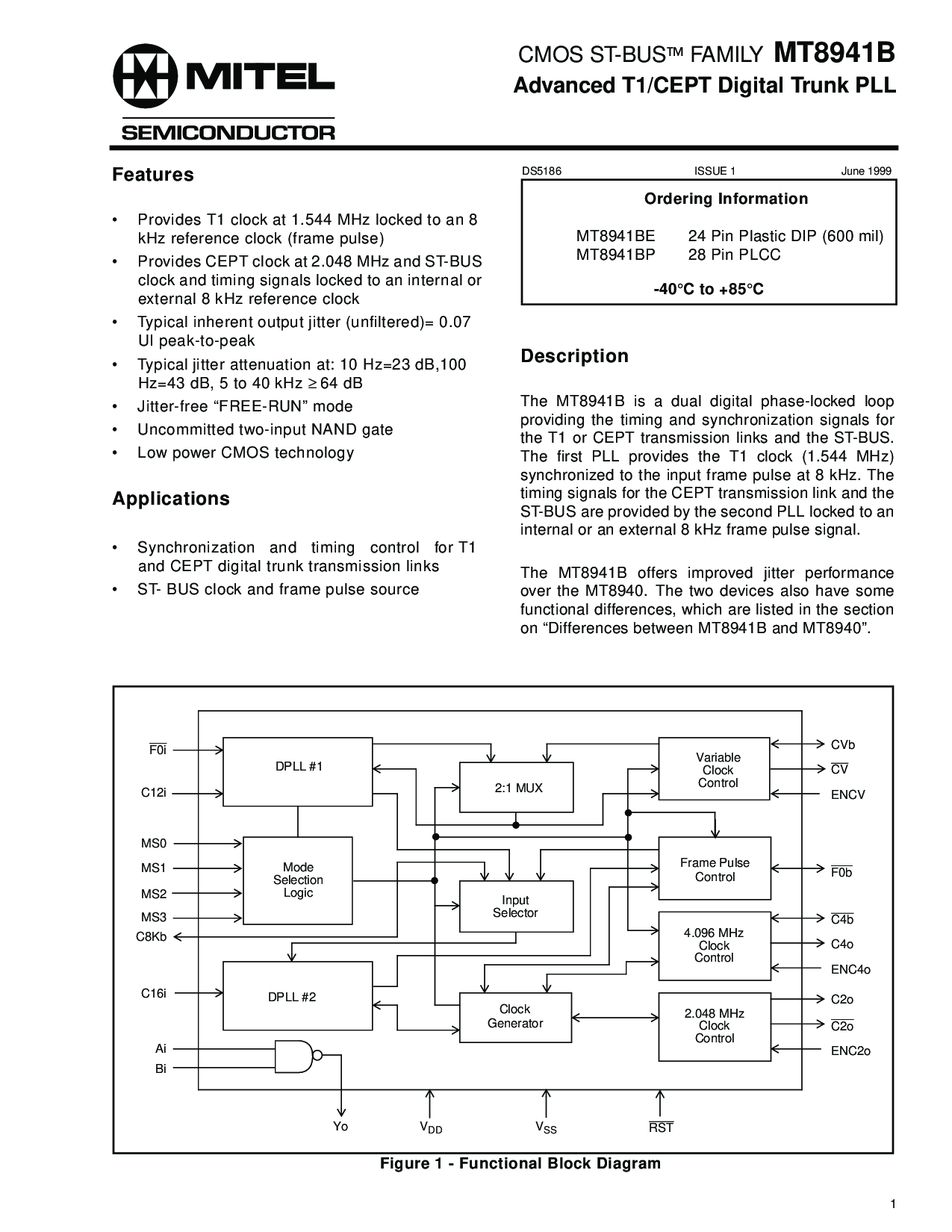

图 1 - 功能 块 图表
F0i
C12i
MS0
MS1
MS2
MS3
C8Kb
C16i
人工智能
bi
Yo v
dd
v
ss
rst
CVb
CV
ENCV
F0b
C4b
C4o
ENC4o
C2o
C2o
ENC2o
2:1 mux
变量
时钟
控制
模式
选择
逻辑
dpll #2
输入
选择器
时钟
发电机
框架 脉冲
控制
4.096 mhz
时钟
控制
2.048 mhz
时钟
控制
dpll #1
DS5186 问题 1 六月 1999
MT8941B
高级 t1/cept 数字 Trunk PLL
cmos st-总线
家庭
