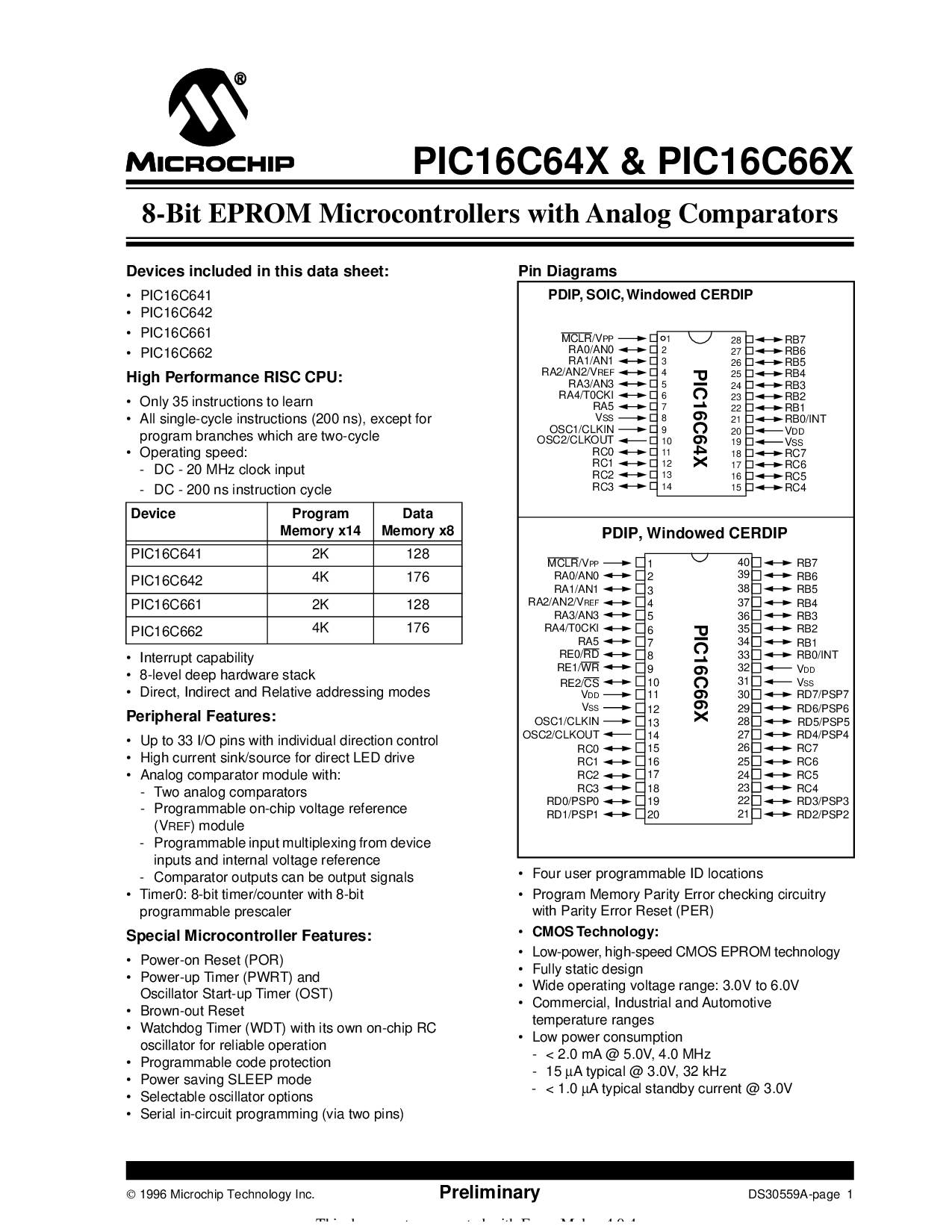

1996 微芯片 技术 公司
初步
ds30559a-第页 1
设备 包括 入点 这个 数据 工作表:
• PIC16C641
• PIC16C642
• PIC16C661
• PIC16C662
高 业绩 risc cpu:
• 仅 35 说明 至 学习
• 全部 单循环 说明 (200 ns), 除了 用于
程序 分支机构 哪个 是 双循环
• 操作 速度:
- 直流 - 20 mhz 时钟 输入
- 直流 - 200 ns 说明书 循环
• 中断 能力
• 8-水平 深 硬件 堆栈
• 直接, 间接 和 相对 寻址 模式
外围设备 特点:
• 向上 至 33 我/o 针脚 与 个人 方向 控制
• 高 电流 水槽/来源 用于 直接 led指示灯 驱动器
• 模拟 比较器 模块 与:
- 两个 模拟 比较器
- 可编程 片上 电压 参考
(v
参考
) 模块
- 可编程 输入 多路复用 从 设备
输入 和 内部 电压 参考
- 比较器 产出 可以 是 输出 信号
• timer0: 8-有点 计时器/计数器 与 8-有点
可编程 预分频器
特殊 微控制器 特点:
• 通电 重置 (por)
• 通电 计时器 (pwrt) 和
振荡器 启动 计时器 (ost)
• 棕色-out 重置
• 看门狗 计时器 (wdt) 与 其 自己的 片上 rc
振荡器 用于 可靠 操作
• 可编程 代码 保护
• 电源 正在保存 睡眠 模式
• 可选择 振荡器 选项
• 串行 在电路中 编程 (通过 两个 针脚)
设备 程序
记忆 x14
数据
记忆 x8
PIC16C641 2K 128
PIC16C642
4K 176
PIC16C661 2K 128
PIC16C662
4K 176
管脚 图表
pdip, soic, 窗口化 cerdip
RB7
RB6
RB5
RB4
RB3
RB2
RB1
rb0/智力
v
dd
v
ss
RC7
RC6
RC5
RC4
28
27
26
25
24
23
22
21
20
19
18
17
16
15
PIC16C64X
mclr/v
pp
ra0/an0
ra1/an1
ra2/an2/v
参考
ra3/an3
ra4/t0cki
RA5
v
ss
osc1/clkin
osc2/clkout
RC0
RC1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
RC2
RC3
pdip, 窗口化 cerdip
PIC16C66X
10
11
2
3
4
5
6
1
8
7
9
12
13
14
15
16
17
18
19
20
29
30
31
32
33
34
35
36
37
38
39
23
24
25
26
27
28
22
21
40
mclr/v
pp
ra0/an0
ra1/an1
ra2/an2/v
参考
ra3/an3
ra4/t0cki
RA5
re0/rd
osc1/clkin
osc2/clkout
re1/wr
re2/cs
v
dd
v
ss
rd0/psp0
rd1/psp1
RB7
RB6
RB5
RB4
RB3
RB2
RB1
rb0/智力
v
dd
v
ss
rd7/psp7
rd6/psp6
rd4/psp4
RC7
RC6
RC5
RC4
rd3/psp3
rd2/psp2
rd5/psp5
RC0
RC1
RC2
RC3
• 四 用户 可编程 id 位置
• 程序 记忆 奇偶校验 错误 正在检查 电路
与 奇偶校验 错误 重置 (按)
•
cmos 技术:
• 低-电源, 高速 cmos 非易失存储器 技术
• 完全 静态 设计
• 宽 操作 电压 范围: 3.0v 至 6.0v
• 商业, 工业 和 汽车
温度 范围
• 低 电源 消费
- &指示灯; 2.0 ma @ 5.0v, 4.0 mhz
- 15
µ
一个 典型 @ 3.0v, 32 khz
- &指示灯; 1.0
µ
一个 典型 备用 电流 @ 3.0v
8-有点 非易失存储器 微控制器 与 模拟 比较器
pic16c64x &放大器; pic16c66x
