微控制器 核心 特点:
• 高性能 risc cpu
• 仅 35 单独 字 说明 至 学习
• 全部 单独 循环 说明 除了 用于 程序
分支机构 哪个 是 两个 循环
• 操作 速度: 直流 - 20 mhz 时钟 输入
直流 - 200 ns 说明书 循环
• 4k x 14 字词 的 程序 记忆,
256 x 8 字节数 的 数据 记忆 (ram)
• 中断 能力 (向上 至 14 内部/外部
中断 来源)
• 八 水平 深 硬件 堆栈
• 直接, 间接, 和 相对 寻址 模式
• 通电 重置 (por)
• 通电 计时器 (pwrt) 和
振荡器 启动 计时器 (ost)
• 看门狗 计时器 (wdt) 与 其 自己的 片上 rc
振荡器 用于 可靠 操作
• 可编程 代码-保护
• 电源 正在保存 睡眠 模式
• 可选择 振荡器 选项
• 低-电源, 高速 cmos 非易失存储器
技术
• 完全 静态 设计
• 在电路中 串行 编程
(iscp
)
• 宽 操作 电压 范围: 2.5v 至 5.5v
• 高 水槽/来源 电流 25/25 ma
• 商业 和 工业 温度 范围
• 低功耗 消费:
- &指示灯; 2 ma @ 5v, 4 mhz
- 22.5
µ
一个 典型 @ 3v, 32 khz
-&指示灯; 1
µ
一个 典型 备用 电流
管脚 图表
外围设备 特点:
• timer0: 8-有点 计时器/计数器 与 8-有点 预分频器
• timer1: 16-有点 计时器/计数器 与 预分频器,
可以 是 递增 期间 睡眠 通过 外部
水晶/时钟
• timer2: 8-有点 计时器/计数器 与 8-有点 期间
注册, 预分频器 和 postscaler
• 两个 捕获, 比较, pwm 模块
• 捕获 是 16-有点, 最大值 分辨率 是 12.5 ns,
比较 是 16-有点, 最大值 分辨率 是 200 ns,
pwm 最大值 分辨率 是 10-有点
• 12-有点 多通道 模数转换 变频器
• 片上 绝对 带隙 电压 参考
发电机
• 同步 串行 港口 (ssp) 与 spi
(主人
模式) 和 我
2
c
• 通用 同步 异步 接收器
变送器, 支架 高/低 速度 和 9-有点
地址 模式 (usart/sci)
• 平行 奴隶 港口 (psp) 8-比特 宽, 与
外部 rd
, wr和 cs控件
• 可编程 棕色-out 检测 电路 用于
棕色-out 重置 (bor)
• 可编程 低电压 检测 电路
600 密耳. pdip, 窗口化 cerdip
RB7
RB6
RB5
RB4
rb3/an9/lvdin
rb2/an8
rb1/ss
rb0/智力
v
dd
v
ss
rd7/psp7
rd6/psp6
rd5/psp5
rd4/psp4
rc7/rx/dt
rc6/tx/ck
rc5/sdo
rc4/sdi/sda
rd3/psp3
rd2/psp2
MCLR/v
pp
ra0/an0
ra1/an1
ra2/an2/v
参考
-/vrl
ra3/an3/v
参考
+/vrh
ra4/t0cki
ra5/an4
re0/rd
/an5
re1/wr
/an6
re2/cs
/an7
av
dd
av
ss
osc1/clkin
osc2/clkout
rc0/t1oso/t1cki
rc1/t1osi/ccp2
rc2/ccp1
rc3/sck/scl
rd0/psp0
rd1/psp1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
40
39
38
37
36
35
34
33
32
31
30
29
28
27
26
25
24
23
22
21

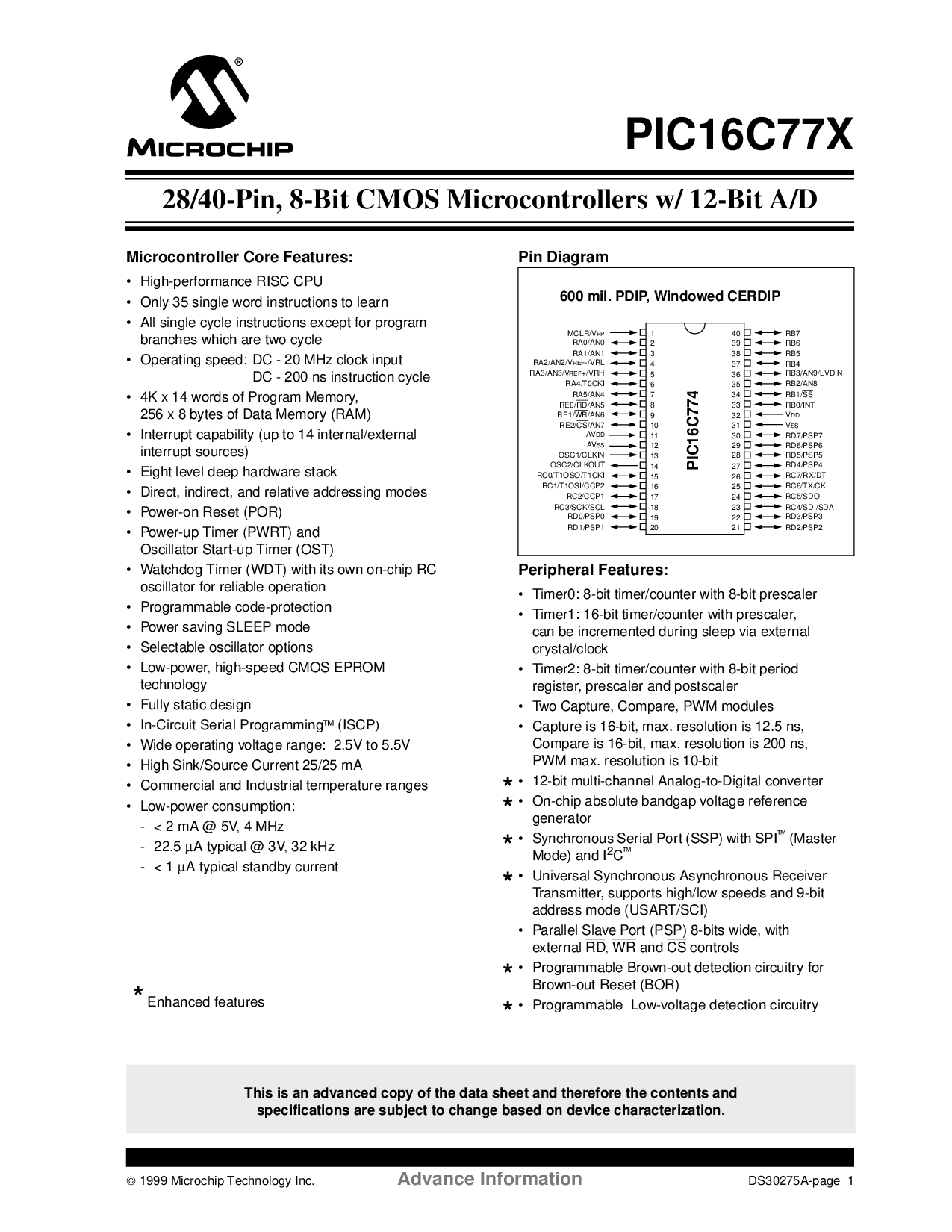

PIC16C774
*
*
*
*
*
*
PIC16C77X
28/40-管脚, 8-有点 cmos 微控制器 w/ 12-有点 a/d
*
增强型 特点
