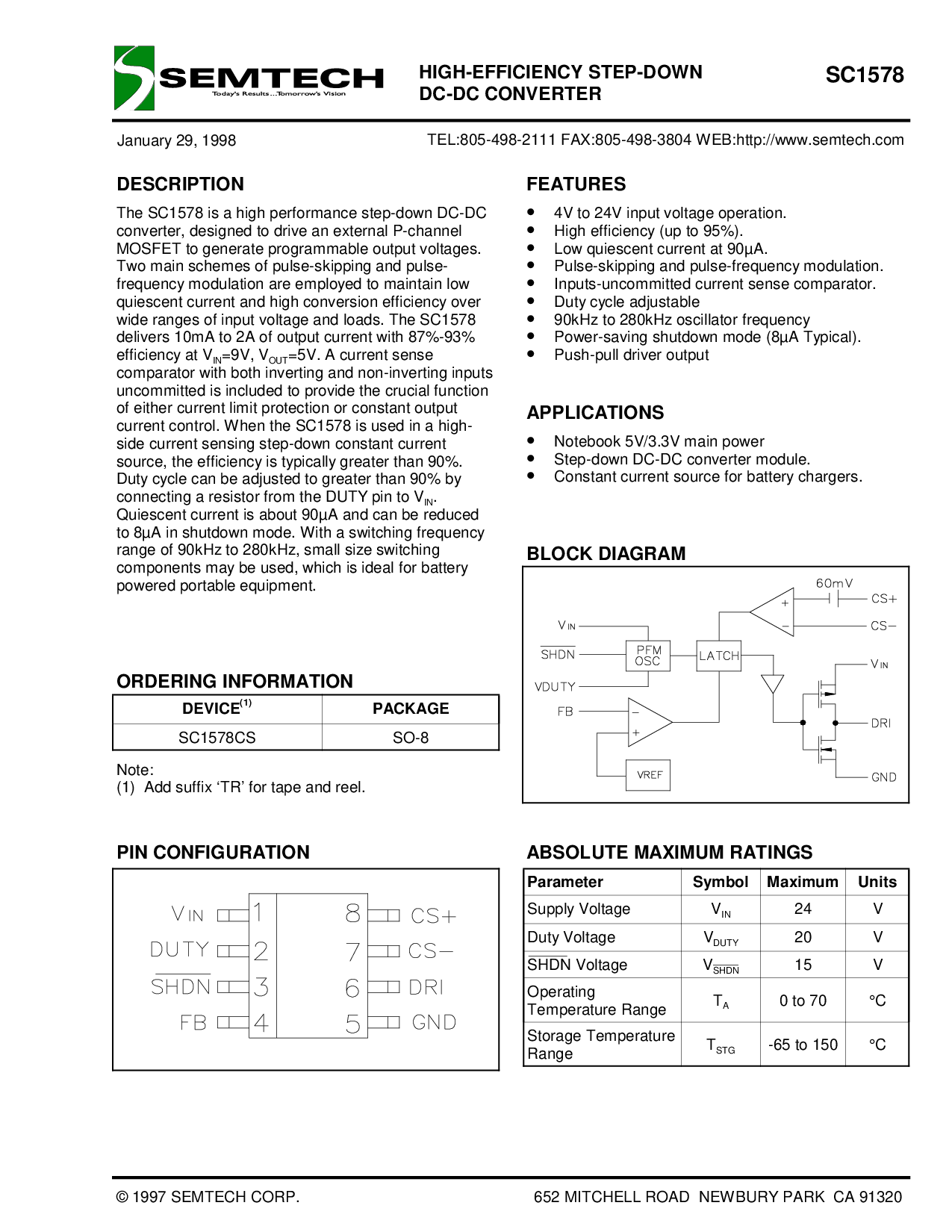

© 1997 semtech corp. 652 mitchell road 新建bury 园区 ca 91320
高效率 降压
直流-直流 变频器
SC1578
january 29, 1998
特点
•
4v 至 24v 输入 电压 操作.
•
高 效率 (向上 至 95%).
•
低 静态 电流 在 90µa.
•
脉冲跳跃 和 脉冲-频率 调制.
•
输入-uncommitted 电流 感觉 比较器.
•
职责 循环 可调
•
90khz 至 280khz 振荡器 频率
•
省电 停机 模式 (8µa 典型).
•
推拉 驾驶员 输出
描述
这 sc1578 是 一个 高 业绩 降压 直流-直流
变频器, 设计 至 驱动器 一个 外部 p沟道
场效应晶体管 至 生成 可编程 输出 电压.
两个 主 方案 的 脉冲跳跃 和 脉冲-
频率 调制 是 就业 至 维护 低
静态 电流 和 高 换算 效率 结束
宽 范围 的 输入 电压 和 荷载. 这 sc1578
交付 10ma 至 2a 的 输出 电流 与 87%-93%
效率 在 v
入点
=9v, v
出点
=5v. 一个 电流 感觉
比较器 与 两者都有 反转 和 非反相 输入
uncommitted 是 包括 至 提供 这 至关重要 功能
的 要么 电流 限制 保护 或 常数 输出
电流 控制. w母鸡 这 sc1578 是 已使用 入点 一个 高-
侧面 电流 感应 降压 常数 电流
来源, 这 效率 是 通常 更大 比 90%.
职责 循环 可以 是 已调整 至 更大 比 90% 由
正在连接 一个 电阻 从 这 职责 管脚 至 v
入点
.
静态 电流 是 关于 90µa 和 可以 是 减少
至 8µa 入点 停机 模式. with 一个 开关 频率
范围 的 90khz 至 280khz, 小 尺寸 开关
组件 将 是 已使用, 哪个 是 理想 用于 蓄电池
通电 便携式 设备.
电话:805-498-2111 传真:805-498-3804 web:http://www.semtech.com
块 图表
应用程序
•
笔记本 5v/3.3v 主 电源
•
降压 直流-直流 变频器 模块.
•
常数 电流 来源 用于 蓄电池 充电器.
绝对 最大值 额定值
参数 符号 最大值 单位
供应 电压 v
入点
24 v
职责 电压 v
职责
20 v
shdn 电压 v
SHDN
15 v
操作
温度 范围
t
一个
0 至 70 °C
存储 温度
范围
t
stg
-65 至 150 °C
管脚 配置
订购 信息
设备
(1)
包装
SC1578CS 所以-8
备注:
(1) 添加 后缀 ‘tr’ 用于 胶带 和 卷轴.
