注意事项: 电-静态 敏感 设备
双极性 模拟 综合 电路
µ
µµ
µ

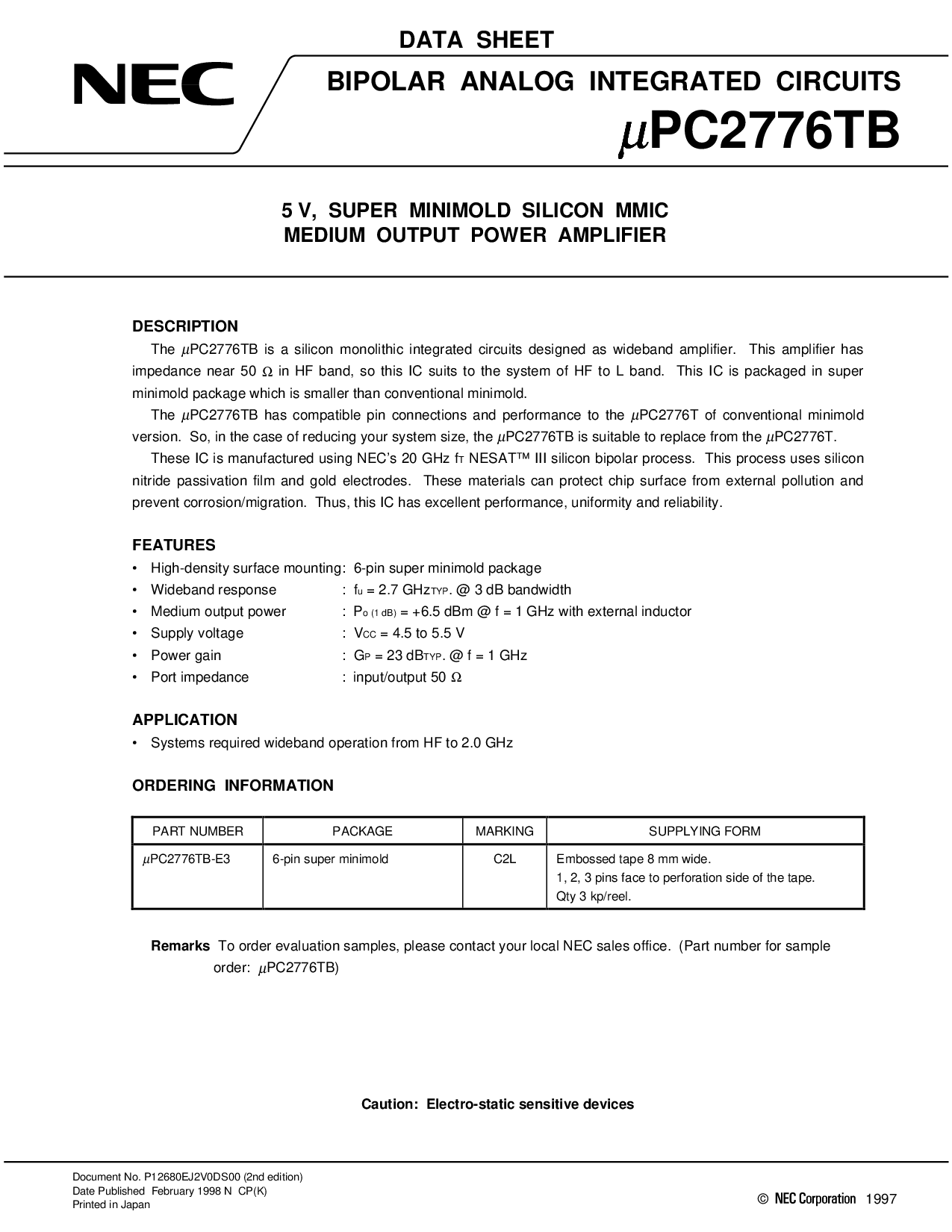

PC2776TB
5 v, 超级 minimold 硅 mmic
中 输出 电源 放大器
1997©
文件 否. p12680ej2v0ds00 (2nd 版本)
日期 已发布 二月 1998 n cp(k)
已打印 入点 日本
数据 工作表
描述
这
µ
pc2776tb 是 一个 硅 单片 综合 电路 设计 作为 宽带 放大器. 这个 放大器 有
阻抗 近 50
Ω
入点 hf 乐队, 所以 这个 集成电路 套装 至 这 系统 的 hf 至 l 乐队. 这个 集成电路 是 已打包 入点 超级
minimold 包装 哪个 是 较小 比 常规 minimold.
这
µ
pc2776tb 有 兼容 管脚 连接 和 业绩 至 这
µ
pc2776t 的 常规 minimold
版本. 所以, 入点 这 案例 的 减少 你的 系统 尺寸, 这
µ
pc2776tb 是 适合 至 更换 从 这
µ
pc2776t.
这些 集成电路 是 已制造 使用 nec’s 20 ghz f
t
nesat™ 三 硅 双极性 流程. 这个 流程 用途 硅
渗氮 钝化 胶卷 和 黄金 电极. 这些 材料 可以 保护 芯片 表面 从 外部 pollution 和
防止 腐蚀/迁移. 因此, 这个 集成电路 有 优秀 业绩, 均匀性 和 可靠性.
特点
• 高密度 表面 安装: 6-管脚 超级 minimold 包装
• 宽带 响应 : f
u
= 2.7 ghz
典型值
. @ 3 db 带宽
• 中 输出 电源 : p
o (1 db)
= +6.5 dbm @ f = 1 ghz 与 外部 电感器
• 供应 电压 : v
抄送
= 4.5 至 5.5 v
• 电源 增益 : g
p
= 23 db
典型值
. @ f = 1 ghz
• 港口 阻抗 : 输入/输出 50
Ω
应用程序
• 系统 必填项 宽带 操作 从 hf 至 2.0 ghz
订购 信息
零件 号码 包装 标记 供应 窗体
µ
pc2776tb-e3 6-管脚 超级 minimold C2L 压花 胶带 8 mm 宽.
1, 2, 3 针脚 面部 至 perforation 侧面 的 这 胶带.
数量 3 kp/卷轴.
Remarks
至 订单 评价 样品, 请 联系人 你的 本地 nec 销售 办公室. (零件 号码 用于 样品
订单:
µ
pc2776tb)
