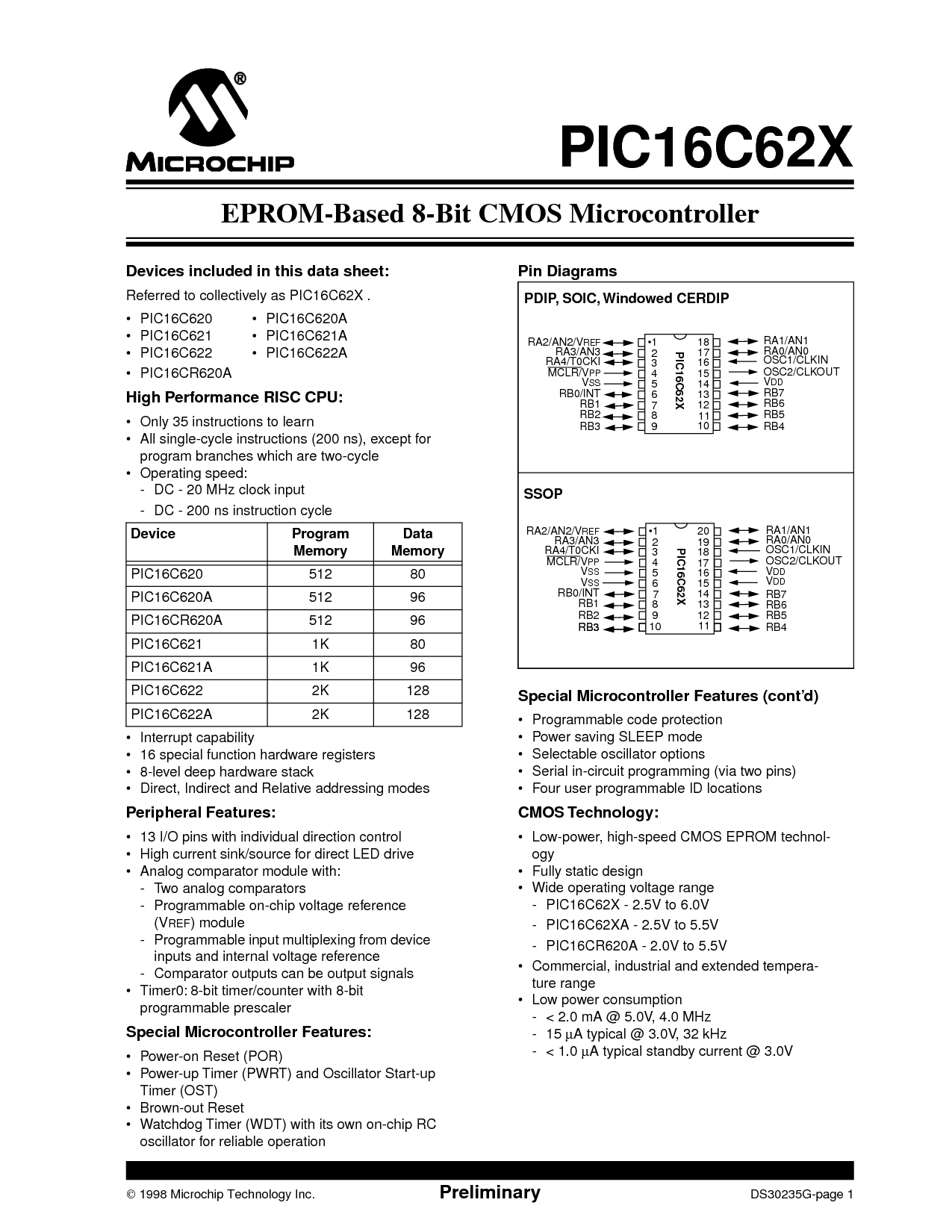

1998 微芯片 技术 公司
初步
ds30235g-第页 1
设备 包括 入点 这个 数据 工作表:
参考 至 集体 作为 pic16c62x .
• PIC16C620 • PIC16C620A
• PIC16C621 • PIC16C621A
• PIC16C622 • PIC16C622A
• PIC16CR620A
高 业绩 risc cpu:
• 仅 35 说明 至 学习
• 全部 单循环 说明 (200 ns), 除了 用于
程序 分支机构 哪个 是 双循环
• 操作 速度:
- 直流 - 20 mhz 时钟 输入
- 直流 - 200 ns 说明书 循环
• 中断 能力
• 16 特殊 功能 硬件 寄存器
• 8-水平 深 硬件 堆栈
• 直接, 间接 和 相对 寻址 模式
外围设备 特点:
• 13 我/o 针脚 与 个人 方向 控制
• 高 电流 水槽/来源 用于 直接 led指示灯 驱动器
• 模拟 比较器 模块 与:
- 两个 模拟 比较器
- 可编程 片上 电压 参考
(v
参考
) 模块
- 可编程 输入 多路复用 从 设备
输入 和 内部 电压 参考
- 比较器 产出 可以 是 输出 信号
• timer0: 8-有点 计时器/计数器 与 8-有点
可编程 预分频器
特殊 微控制器 特点:
• 通电 重置 (por)
• 通电 计时器 (pwrt) 和 振荡器 启动
计时器 (ost)
• 棕色-out 重置
• 看门狗 计时器 (wdt) 与 其 自己的 片上 rc
振荡器 用于 可靠 操作
设备 程序
记忆
数据
记忆
PIC16C620 512 80
PIC16C620A 512 96
PIC16CR620A 512 96
PIC16C621 1K 80
PIC16C621A 1K 96
PIC16C622 2K 128
PIC16C622A 2K 128
管脚 图表
特殊 微控制器 特点 (控制’d)
• 可编程 代码 保护
• 电源 正在保存 睡眠 模式
• 可选择 振荡器 选项
• 串行 在电路中 编程 (通过 两个 针脚)
• 四 用户 可编程 id 位置
cmos 技术:
• 低-电源, 高速 cmos 非易失存储器 技术-
ogy
• 完全 静态 设计
• 宽 操作 电压 范围
- pic16c62x - 2.5v 至 6.0v
- pic16c62xa - 2.5v 至 5.5v
- pic16cr620a - 2.0v 至 5.5v
• 商业, 工业 和 扩展 蛋彩画-
真实 范围
• 低 电源 消费
- &指示灯; 2.0 ma @ 5.0v, 4.0 mhz
- 15
µ
一个 典型 @ 3.0v, 32 khz
- &指示灯; 1.0
µ
一个 典型 备用 电流 @ 3.0v
ra1/an1
ra0/an0
osc2/clkout
v
dd
RB7
RB6
RB5
RB4
osc1/clkin
ra2/an2/v
参考
ra3/an3
mclr/
v
pp
v
ss
rb0/智力
RB1
RB2
RB3
ra4/t0cki
PIC16C62X
ra1/an1
ra0/an0
osc2/clkout
v
dd
RB7
RB6
RB5
RB4
osc1/clkin
ra2/an2/v
参考
ra3/an3
mclr/
v
pp
v
ss
v
ss
rb0/智力
RB1
RB2
ra4/t0cki
RB3RB3
v
dd
pdip, soic, 窗口化 cerdip
SSOP
2
3
4
5
6
7
8
9
10
•1
2
3
4
5
6
7
8
9
•1
19
18
16
15
14
13
12
11
17
18
17
15
14
13
12
11
10
16
20
PIC16C62X
非易失存储器-基于 8-有点 cmos 微控制器
PIC16C62X
