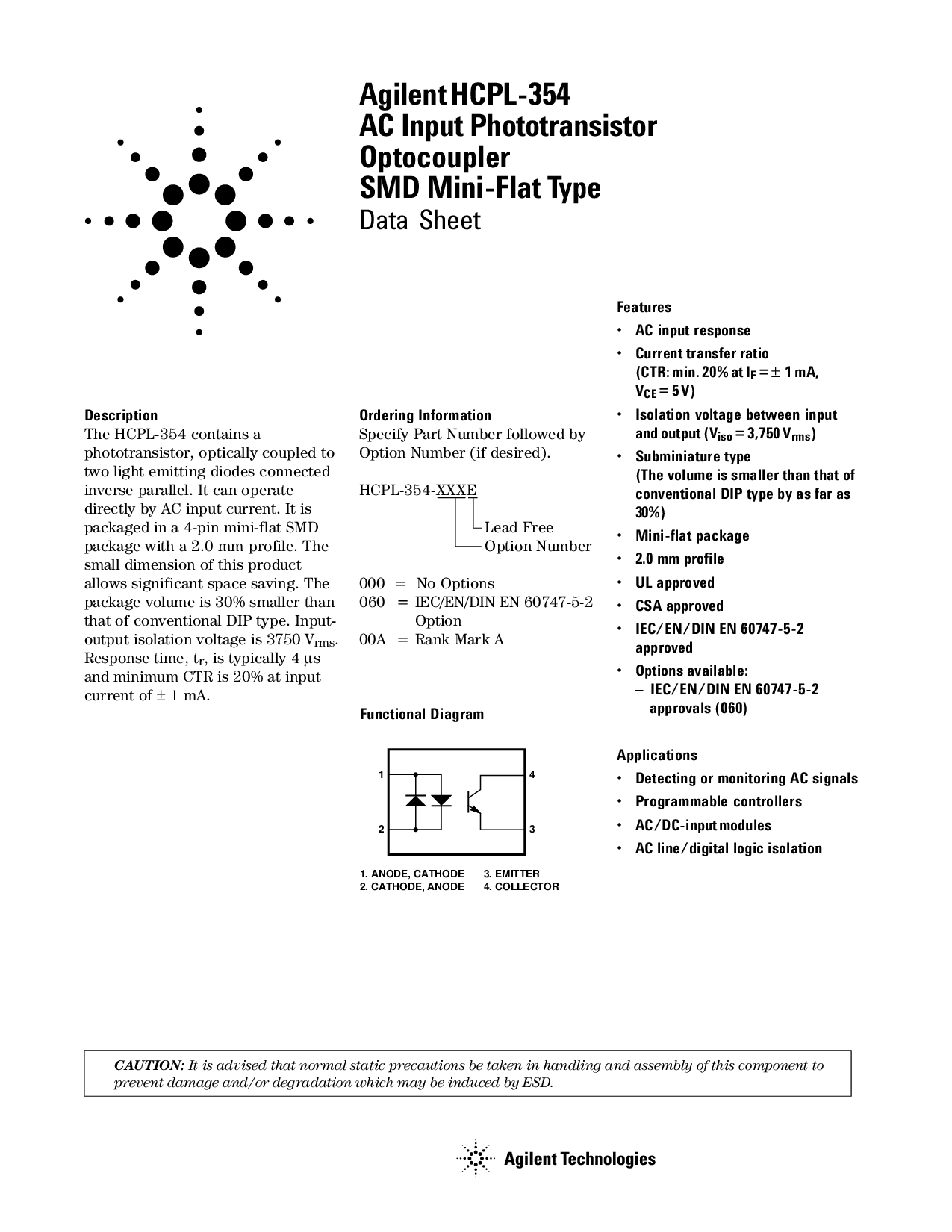

安捷伦 hcpl-354
交流电 输入 光电晶体管
光耦合器
smd 迷你-扁平 类型
数据 工作表
描述
这 hcpl-354 包含 一个
光电晶体管, 光学 耦合 至
两个 灯光 发射 二极管 已连接
逆 平行. 它 可以 操作
直接 由 交流电 输入 电流. 它 是
已打包 入点 一个 4-管脚 迷你-扁平 smd
包装 与 一个 2.0 mm 配置文件. 这
小 尺寸 的 这个 产品
允许 重大 空间 正在保存. 这
包装 体积 是 30% 较小 比
那 的 常规 倾角 类型. 输入-
输出 隔离 电压 是3750 v
rms
.
响应 时间, t
右
, 是 通常 4
µ
s
和 最小值 ctr 是 20% 在 输入
电流 的
±
1 ma.
功能 图表
注意事项:
它 是 建议 那 正常 静态 注意事项 是 已拍摄 入点 搬运 和 总成 的 这个 组件 至
防止 损伤 和/或 降解 哪个 将 是 诱导 由 esd.
特点
• 交流电 输入 响应
• 电流 转让 比率
(ctr: 最小值 20% 在 我
f
=
±
1 ma,
v
ce
= 5 v)
• 隔离 电压 之间 输入
和 输出 (v
iso
= 3,750 v
rms
)
• 超小型 类型
(这 体积 是 较小 比 那 的
常规 倾角 类型 由 作为 远 作为
30%)
• 迷你-扁平 包装
• 2.0 mm 配置文件
• ul 已批准
• csa 已批准
• iec/en/din en 60747-5-2
已批准
• 选项 可用:
– iec/en/din en 60747-5-2
批准 (060)
应用程序
• 检测 或 监测 交流电 信号
• 可编程 控制器
• 交流电/直流-输入 模块
• 交流电 线/数字 逻辑 隔离
4
1. 阳极, 阴极
2. 阴极, 阳极
3. 发射器
4. 收集器
3
1
2
订购 信息
指定 零件 号码 跟踪 由
选项 号码 (如果 需要).
hcpl-354-xxxe
铅 免费
选项 号码
000 = 否 选项
060 = iec/en/din en 60747-5-2
选项
00A = 等级 标记 一个
